One27: pārskats

Fakti īsumā Pieteikumi One27 produkti Video ar spilgtākajiem mirkļiem Funkcijas Elastīgi attālumi Izstrādātāja skatījums Biežāk uzdoto jautājumu sadaļa Atsauksmes

Kompakti un izturīgi SMT tipa drukāto shēmu savienojumi

Izmantojot ept ražotos One27 savienotājus, ir iespējams nodrošināt platību starp platēm no 8,00 līdz 20,00 mm.

One27 Leiterplattenabstaende NEU 2023

Funkcijas

12 līdz 80 kontakti,
1,4 A strāvas slodze,
500 savienošanas cikli,

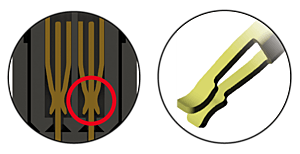

augstākā kontaktu drošība,
pārbaudīta savietojamība ar citu ražotāju
produktiem, IDC savienotājsloksne pieejama atsevišķi vai ar
pievienotu kabeli, iepakota Tape & Reel iepakojumā,
sertificēta saskaņā ar LV214

Pieteikumi

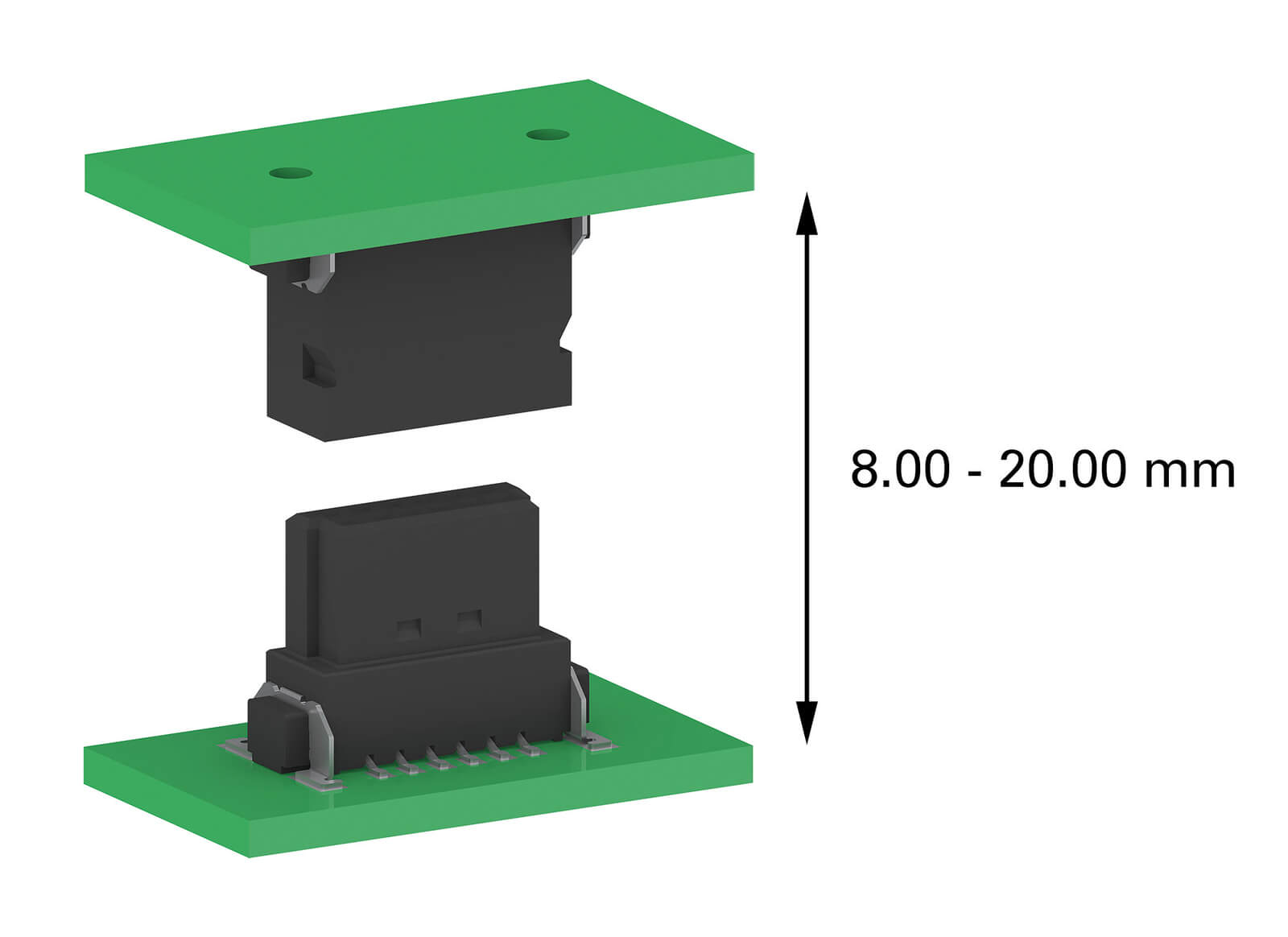

Plates savienojums (mezzanīns) no 8 mm līdz 20,00 mm
Paralēls un taisnleņķa savienojums

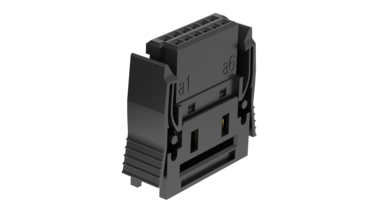

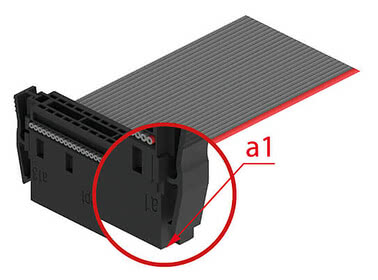

IDC savienojums ar plakanu lenti

One27: pārskats

Fakti īsumā Pieteikumi One27 produkti Video ar spilgtākajiem mirkļiem Funkcijas Elastīgi attālumi Izstrādātāja skatījums Biežāk uzdoto jautājumu sadaļa Atsauksmes

Taisna slēgtu savienojumu sloksne

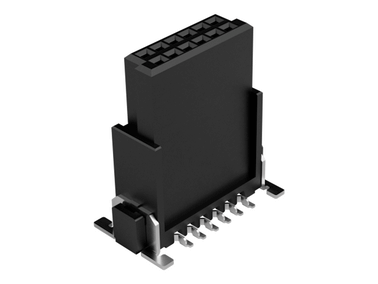

One27 augstprofila kontaktligzda Prece Nr. 404-54012-51

ept One27 Federleiste gerade high 404 54012 51

var kombinēt ar plašu atstarpi 15,4–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 12, sietā 1,27 mm, SMT savienojumu tehnika, Augstums bez savienojuma: 13,65 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 404-54012-51 - Tehniskie dati

Pamati

Kontaktu skaits	12
Savienojuma tehnoloģija	SMT
Attālums starp PCB	15,4–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm

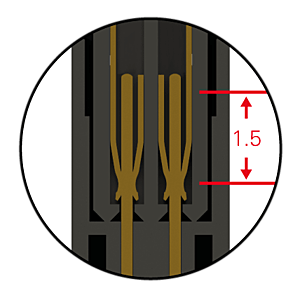

Kontaktu pārklāšanās	1,5 mm

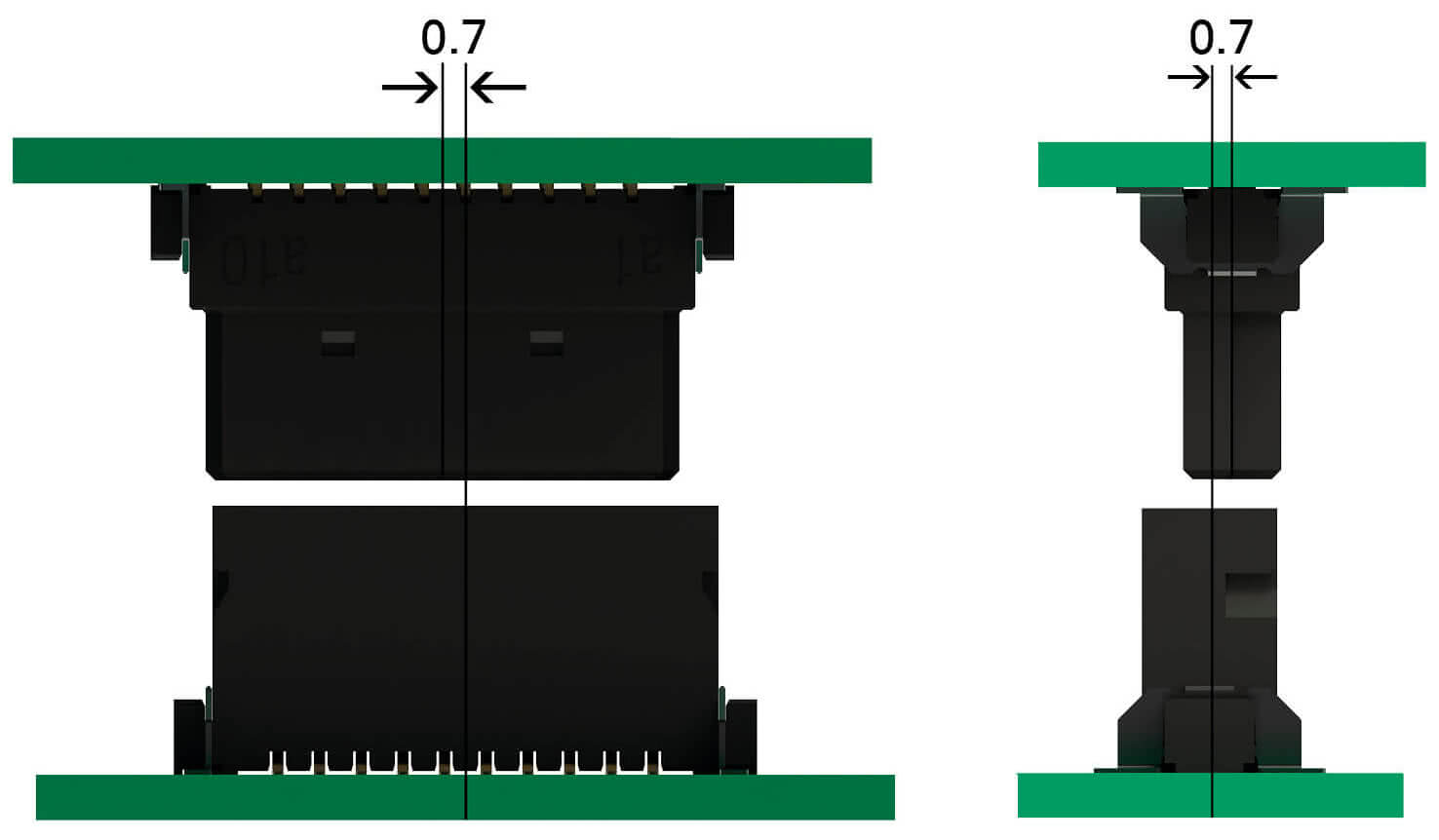

Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

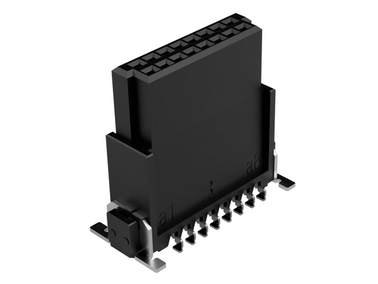

One27 augstprofila kontaktligzda Prece Nr. 404-54016-51

ept One27 Federleiste gerade high 404 54016 51

var kombinēt ar plašu atstarpi 15,4–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 16, siets 1,27 mm, SMT savienojumu tehnika, Augstums bez savienojuma: 13,65 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 404-54016-51 - Tehniskie dati

Pamati

Kontaktu skaits	16
Savienojuma tehnoloģija	SMT
Attālums starp PCB	15,4–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 augstprofila kontaktligzda Prece Nr. 404-54020-51

ept One27 Federleiste gerade high 404 54020 51

var kombinēt ar plašu atstarpi 15,4–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 20, siets 1,27 mm, SMT savienojumu tehnika, Augstums bez savienojuma: 13,65 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 404-54020-51 - Tehniskie dati

Pamati

Kontaktu skaits	20
Savienojuma tehnoloģija	SMT
Attālums starp PCB	15,4–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

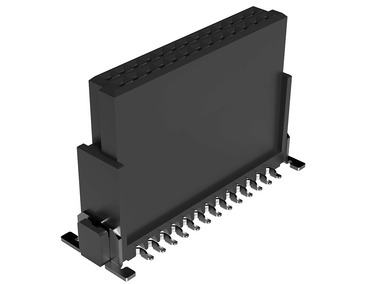

One27 augstprofila kontaktligzda Prece Nr. 404-54026-51

ept One27 Federleiste gerade high 404 54026 51

var kombinēt ar plašu atstarpi 15,4–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 26, siets 1,27 mm, SMT savienojumu tehnika, Augstums bez savienojuma: 13,65 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 404-54026-51 - Tehniskie dati

Pamati

Kontaktu skaits	26
Savienojuma tehnoloģija	SMT
Attālums starp PCB	15,4–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 augstprofila kontaktligzda Prece Nr. 404-54032-51

ept One27 Federleiste gerade high 404 54032 51

var kombinēt ar plašu atstarpi 15,4–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 32, rasts 1,27 mm, SMT savienojumu tehnika, Augstums bez savienojuma: 13,65 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 404-54032-51 - Tehniskie dati

Pamati

Kontaktu skaits	32
Savienojuma tehnoloģija	SMT
Attālums starp PCB	15,4–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

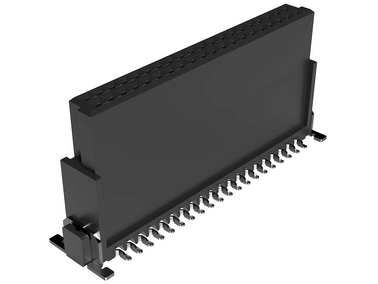

One27 augstprofila kontaktligzda Prece Nr. 404-54040-51

ept One27 Federleiste gerade high 404 54040 51

var kombinēt ar plašu atstarpi 15,4–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 40, ar 1,27 mm atstarpi, SMT savienojumu tehnika, Augstums bez savienojuma: 13,65 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 404-54040-51 - Tehniskie dati

Pamati

Kontaktu skaits	40
Savienojuma tehnoloģija	SMT
Attālums starp PCB	15,4–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

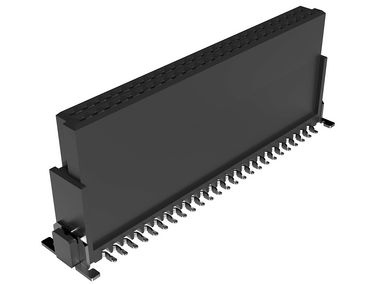

One27 augstprofila kontaktligzda Prece Nr. 404-54050-51

ept One27 Federleiste gerade high 404 54050 51

var kombinēt ar plašu atstarpi 15,4–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 50, rasts 1,27 mm, SMT savienojumu tehnika, Augstums bez savienojuma: 13,65 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 404-54050-51 - Tehniskie dati

Pamati

Kontaktu skaits	50
Savienojuma tehnoloģija	SMT
Attālums starp PCB	15,4–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

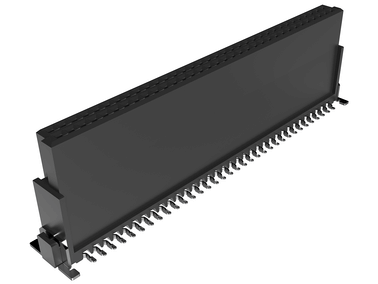

One27 augstprofila kontaktligzda Prece Nr. 404-54068-51

ept One27 Federleiste gerade high 404 54068 51

var kombinēt ar plašu atstarpi 15,4–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 68, siets 1,27 mm, SMT savienojumu tehnika, Augstums bez savienojuma: 13,65 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 404-54068-51 - Tehniskie dati

Pamati

Kontaktu skaits	68
Savienojuma tehnoloģija	SMT
Attālums starp PCB	15,4–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

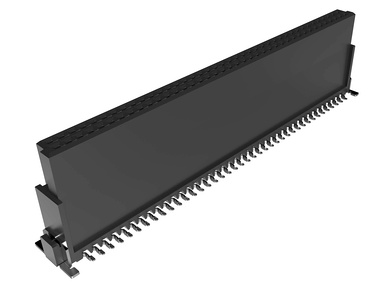

One27 augstprofila kontaktligzda Prece Nr. 404-54080-51

ept One27 Federleiste gerade high 404 54080 51

var kombinēt ar plašu atstarpi 15,4–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 80, siets 1,27 mm, SMT savienojumu tehnika, Augstums bez savienojuma: 13,65 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 404-54080-51 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Attālums starp PCB	15,4–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 Federleiste vidēja profila Prece Nr. 414-53032-51

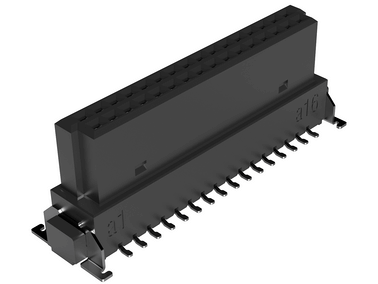

ept One27 Federleiste gerade Mid 404 53032 51

var kombinēt ar plašu atstarpi 10,8–15,4 mm, Kontakta pārklājums 1,5 mm, Skaits 32, rasts 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 9,05 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 Federleiste vidēja profila Prece Nr. 414-53032-51 - Tehniskie dati

Pamati

Kontaktu skaits	32
Savienojuma tehnoloģija	SMT
Attālums starp PCB	10,8 mm – 15,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 zemas profila savienotājsloksne Prece Nr. 414-52012-51

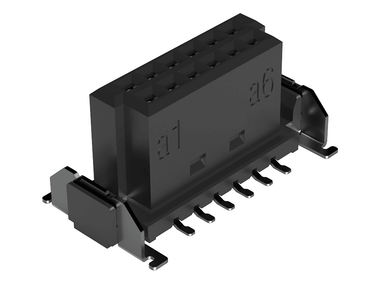

ept One27 Federleiste gerade Low 404 52012 51

var kombinēt ar plašu atstarpi 8,0–12,6 mm, Kontakta pārklājums 1,5 mm, Skaits 12, sietā 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 6,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila savienotājsloksne Prece Nr. 414-52012-51 - Tehniskie dati

Pamati

Kontaktu skaits	12
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 12,6 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

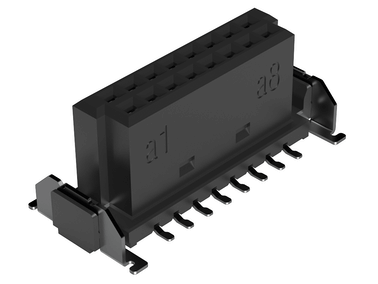

One27 zemas profila savienotājsloksne Prece Nr. 414-52016-51

ept One27 Federleiste gerade Low 404 52016 51

var kombinēt ar plašu atstarpi 8,0–12,6 mm, Kontakta pārklājums 1,5 mm, Skaits 16, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 6,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila savienotājsloksne Prece Nr. 414-52016-51 - Tehniskie dati

Pamati

Kontaktu skaits	16
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 12,6 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

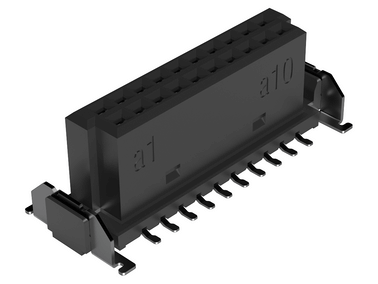

One27 zemas profila savienotājsloksne Prece Nr. 414-52020-51

ept One27 Federleiste gerade Low 404 52020 51

var kombinēt ar plašu atstarpi 8,0–12,6 mm, Kontakta pārklājums 1,5 mm, Skaits 20, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 6,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila savienotājsloksne Prece Nr. 414-52020-51 - Tehniskie dati

Pamati

Kontaktu skaits	20
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 12,6 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

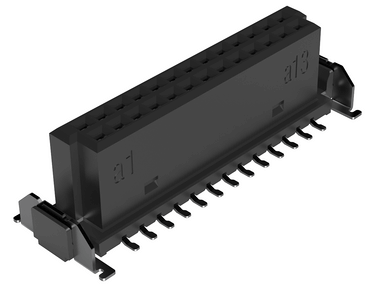

One27 zemas profila savienotājsloksne Prece Nr. 414-52026-51

ept One27 Federleiste gerade Low 404 52026 51

var kombinēt ar plašu atstarpi 8,0–12,6 mm, Kontakta pārklājums 1,5 mm, Skaits 26, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 6,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila savienotājsloksne Prece Nr. 414-52026-51 - Tehniskie dati

Pamati

Kontaktu skaits	26
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 12,6 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

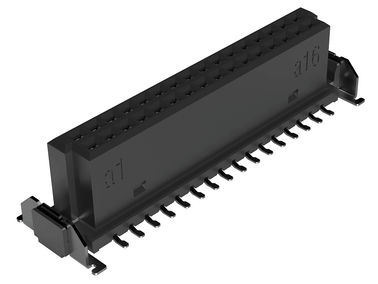

One27 zemas profila savienotājsloksne Prece Nr. 414-52032-51

ept One27 Federleiste gerade Low 404 52032 51

var kombinēt ar plašu atstarpi 8,0–12,6 mm, Kontakta pārklājums 1,5 mm, Skaits 32, rasts 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 6,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila savienotājsloksne Prece Nr. 414-52032-51 - Tehniskie dati

Pamati

Kontaktu skaits	32
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 12,6 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

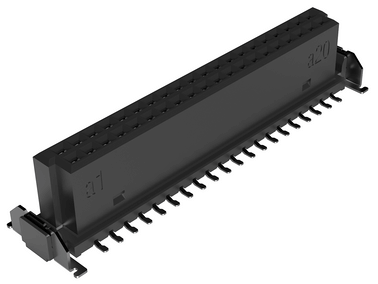

One27 zemas profila savienotājsloksne Prece Nr. 414-52040-51

ept One27 Federleiste gerade Low 404 52040 51

var kombinēt ar plašu atstarpi 8,0–12,6 mm, Kontakta pārklājums 1,5 mm, Skaits 40, ar 1,27 mm atstarpi, SMT savienojumu tehnika, Augstums, neiesprausts: 6,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila savienotājsloksne Prece Nr. 414-52040-51 - Tehniskie dati

Pamati

Kontaktu skaits	40
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 12,6 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

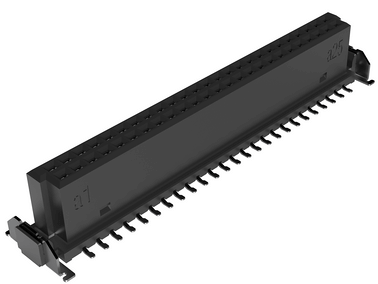

One27 zemas profila savienotājsloksne Prece Nr. 414-52050-51

ept One27 Federleiste gerade Low 404 52050 51

var kombinēt ar plašu atstarpi 8,0–12,6 mm, Kontakta pārklājums 1,5 mm, Skaits 50, rasts 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 6,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila savienotājsloksne Prece Nr. 414-52050-51 - Tehniskie dati

Pamati

Kontaktu skaits	50
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 12,6 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

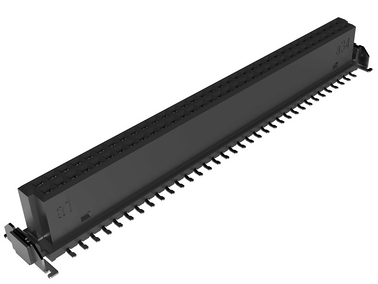

One27 zemas profila savienotājsloksne Prece Nr. 414-52068-51

ept One27 Federleiste gerade Low 404 52068 51

var kombinēt ar plašu atstarpi 8,0–12,6 mm, Kontakta pārklājums 1,5 mm, Skaits 68, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 6,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila savienotājsloksne Prece Nr. 414-52068-51 - Tehniskie dati

Pamati

Kontaktu skaits	68
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 12,6 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

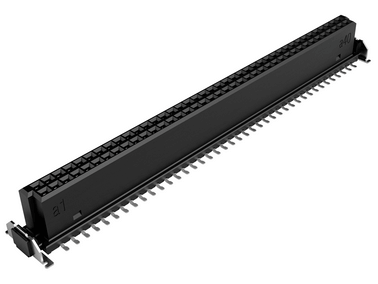

One27 zemas profila savienotājsloksne Prece Nr. 414-52080-51

ept One27 Federleiste gerade Low 404 52080 51

var kombinēt ar plašu atstarpi 8,0–12,6 mm, Kontakta pārklājums 1,5 mm, Skaits 80, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 6,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila savienotājsloksne Prece Nr. 414-52080-51 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 12,6 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

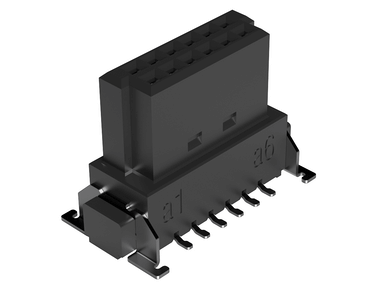

One27 Federleiste vidēja profila Prece Nr. 414-53012-51

ept One27 Federleiste gerade Mid 404 53012 51

var kombinēt ar plašu atstarpi 10,8–15,4 mm, Kontakta pārklājums 1,5 mm, Skaits 12, sietā 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 9,05 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 Federleiste vidēja profila Prece Nr. 414-53012-51 - Tehniskie dati

Pamati

Kontaktu skaits	12
Savienojuma tehnoloģija	SMT
Attālums starp PCB	10,8 mm – 15,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

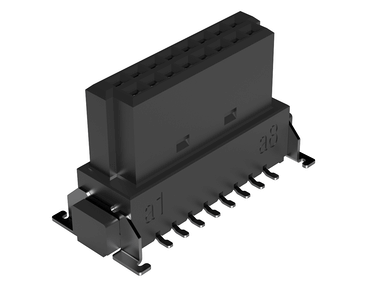

One27 Federleiste vidēja profila Prece Nr. 414-53016-51

ept One27 Federleiste gerade Mid 404 53016 51

var kombinēt ar plašu atstarpi 10,8–15,4 mm, Kontakta pārklājums 1,5 mm, Skaits 16, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 9,05 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 Federleiste vidēja profila Prece Nr. 414-53016-51 - Tehniskie dati

Pamati

Kontaktu skaits	16
Savienojuma tehnoloģija	SMT
Attālums starp PCB	10,8 mm – 15,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

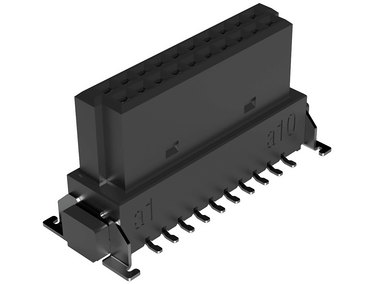

One27 Federleiste vidēja profila Prece Nr. 414-53020-51

ept One27 Federleiste gerade Mid 404 53020 51

var kombinēt ar plašu atstarpi 10,8–15,4 mm, Kontakta pārklājums 1,5 mm, Skaits 20, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 9,05 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 Federleiste vidēja profila Prece Nr. 414-53020-51 - Tehniskie dati

Pamati

Kontaktu skaits	20
Savienojuma tehnoloģija	SMT
Attālums starp PCB	10,8 mm – 15,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

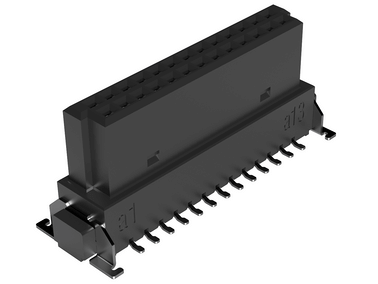

One27 Federleiste vidēja profila Prece Nr. 414-53026-51

ept One27 Federleiste gerade Mid 404 53026 51

var kombinēt ar plašu atstarpi 10,8–15,4 mm, Kontakta pārklājums 1,5 mm, Skaits 26, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 9,05 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 Federleiste vidēja profila Prece Nr. 414-53026-51 - Tehniskie dati

Pamati

Kontaktu skaits	26
Savienojuma tehnoloģija	SMT
Attālums starp PCB	10,8 mm – 15,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

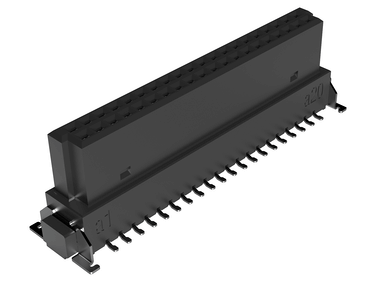

One27 Federleiste vidēja profila Prece Nr. 414-53040-51

ept One27 Federleiste gerade Mid 404 53040 51

var kombinēt ar plašu atstarpi 10,8–15,4 mm, Kontakta pārklājums 1,5 mm, Skaits 40, ar 1,27 mm atstarpi, SMT savienojumu tehnika, Augstums, neiesprausts: 9,05 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 Federleiste vidēja profila Prece Nr. 414-53040-51 - Tehniskie dati

Pamati

Kontaktu skaits	40
Savienojuma tehnoloģija	SMT
Attālums starp PCB	10,8 mm – 15,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

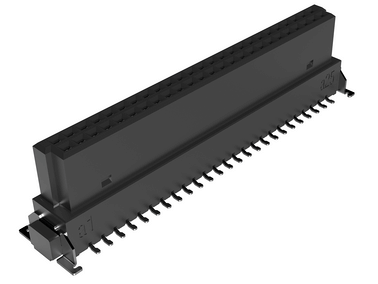

One27 Federleiste vidēja profila Prece Nr. 414-53050-51

ept One27 Federleiste gerade Mid 404 53050 51

var kombinēt ar plašu atstarpi 10,8–15,4 mm, Kontakta pārklājums 1,5 mm, Skaits 50, rasts 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 9,05 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 Federleiste vidēja profila Prece Nr. 414-53050-51 - Tehniskie dati

Pamati

Kontaktu skaits	50
Savienojuma tehnoloģija	SMT
Attālums starp PCB	10,8 mm – 15,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

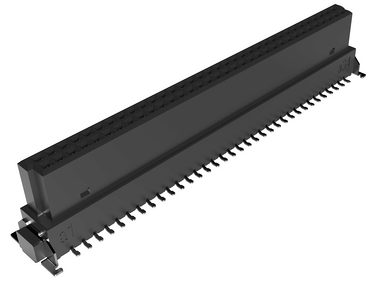

One27 Federleiste vidēja profila Prece Nr. 414-53068-51

ept One27 Federleiste gerade Mid 404 53068 51

var kombinēt ar plašu atstarpi 10,8–15,4 mm, Kontakta pārklājums 1,5 mm, Skaits 68, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 9,05 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 Federleiste vidēja profila Prece Nr. 414-53068-51 - Tehniskie dati

Pamati

Kontaktu skaits	68
Savienojuma tehnoloģija	SMT
Attālums starp PCB	10,8 mm – 15,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

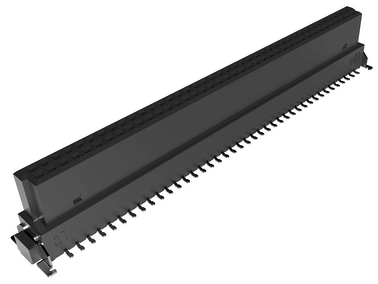

One27 Federleiste vidēja profila Prece Nr. 414-53080-51

ept One27 Federleiste gerade Mid 404 53080 51

var kombinēt ar plašu atstarpi 10,8–15,4 mm, Kontakta pārklājums 1,5 mm, Skaits 80, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 9,05 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 Federleiste vidēja profila Prece Nr. 414-53080-51 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Attālums starp PCB	10,8 mm – 15,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Taisna kontaktligzda

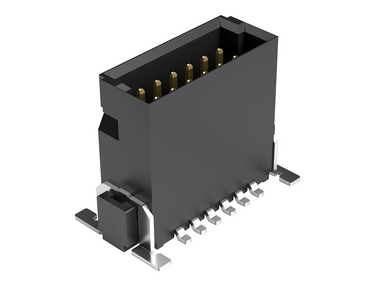

One27 augstprofila kontaktligzda Prece Nr. 403-54012-51

ept One27 Messerleiste gerade High 403 54012 51

var kombinēt ar plašu atstarpi 11,1–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 12, sietā 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 4,85 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 403-54012-51 - Tehniskie dati

Pamati

Kontaktu skaits	12
Savienojuma tehnoloģija	SMT
Attālums starp PCB	11,1–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

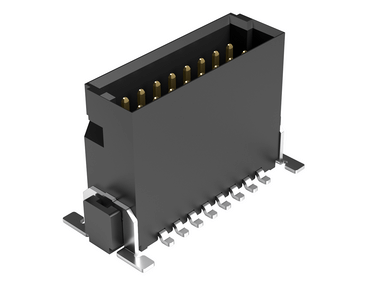

One27 augstprofila kontaktligzda Prece Nr. 403-54016-51

ept One27 Messerleiste gerade High 403 54016 51

var kombinēt ar plašu atstarpi 11,1–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 16, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 4,85 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 403-54016-51 - Tehniskie dati

Pamati

Kontaktu skaits	16
Savienojuma tehnoloģija	SMT
Attālums starp PCB	11,1–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

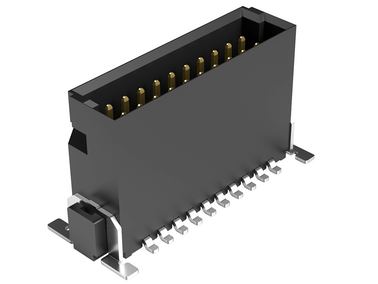

One27 augstprofila kontaktligzda Prece Nr. 403-54020-51

ept One27 Messerleiste gerade High 403 54020 51

var kombinēt ar plašu atstarpi 11,1–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 20, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 4,85 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 403-54020-51 - Tehniskie dati

Pamati

Kontaktu skaits	20
Savienojuma tehnoloģija	SMT
Attālums starp PCB	11,1–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

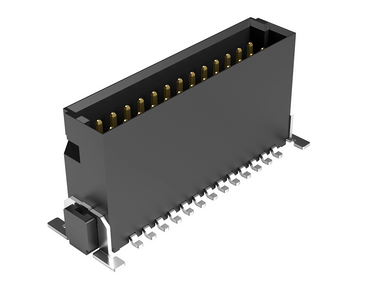

One27 augstprofila kontaktligzda Prece Nr. 403-54026-51

ept One27 Messerleiste gerade High 403 54026 51

var kombinēt ar plašu atstarpi 11,1–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 26, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 4,85 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 403-54026-51 - Tehniskie dati

Pamati

Kontaktu skaits	26
Savienojuma tehnoloģija	SMT
Attālums starp PCB	11,1–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

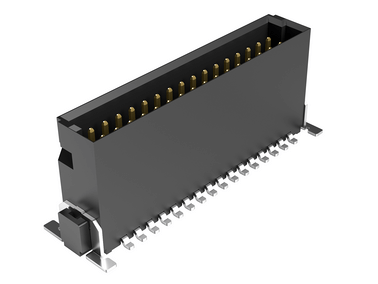

One27 augstprofila kontaktligzda Prece Nr. 403-54032-51

ept One27 Messerleiste gerade High 403 54032 51

var kombinēt ar plašu atstarpi 11,1–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 32, rasts 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 4,85 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 403-54032-51 - Tehniskie dati

Pamati

Kontaktu skaits	32
Savienojuma tehnoloģija	SMT
Attālums starp PCB	11,1–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

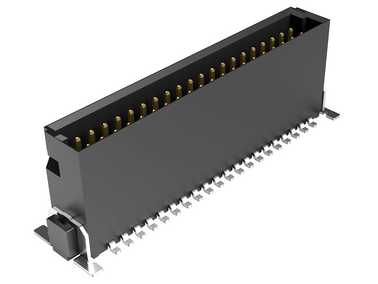

One27 augstprofila kontaktligzda Prece Nr. 403-54040-51

ept One27 Messerleiste gerade High 403 54040 51

var kombinēt ar plašu atstarpi 11,1–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 40, ar 1,27 mm atstarpi, SMT savienojumu tehnika, Augstums, neuzstādīts: 4,85 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 403-54040-51 - Tehniskie dati

Pamati

Kontaktu skaits	40
Savienojuma tehnoloģija	SMT
Attālums starp PCB	11,1–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

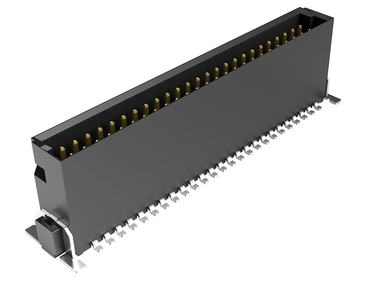

One27 augstprofila kontaktligzda Prece Nr. 403-54050-51

ept One27 Messerleiste gerade High 403 54050 51

var kombinēt ar plašu atstarpi 11,1–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 50, rasts 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 4,85 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 403-54050-51 - Tehniskie dati

Pamati

Kontaktu skaits	50
Savienojuma tehnoloģija	SMT
Attālums starp PCB	11,1–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

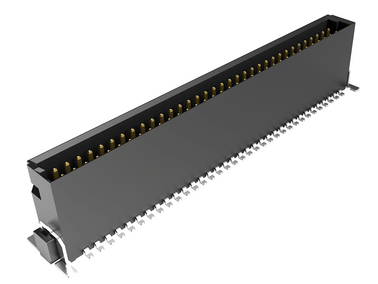

One27 augstprofila kontaktligzda Prece Nr. 403-54068-51

ept One27 Messerleiste gerade High 403 54068 51

var kombinēt ar plašu atstarpi 11,1–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 68, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 4,85 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 403-54068-51 - Tehniskie dati

Pamati

Kontaktu skaits	68
Savienojuma tehnoloģija	SMT
Attālums starp PCB	11,1–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 augstprofila kontaktligzda Prece Nr. 403-54080-51

ept One27 Messerleiste gerade High 403 54080 51

var kombinēt ar plašu atstarpi 11,1–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 80, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 4,85 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 403-54080-51 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Attālums starp PCB	11,1–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

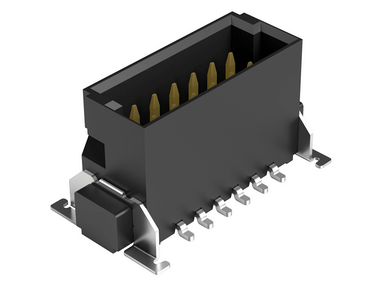

One27 zemas profila kontaktligzda Prece Nr. 413-52012-51

ept One27 Messerleiste gerade Low 403 52012 51

var kombinēt ar plašu atstarpi 8,0–16,9 mm, Kontakta pārklājums 1,5 mm, Skaits 12, sietā 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 1,75 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila kontaktligzda Prece Nr. 413-52012-51 - Tehniskie dati

Pamati

Kontaktu skaits	12
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 16,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 zemas profila kontaktligzda Prece Nr. 413-52016-51

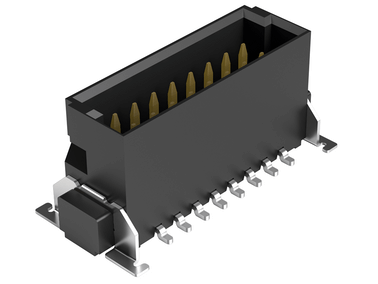

ept One27 Messerleiste gerade Low 403 52016 51

var kombinēt ar plašu atstarpi 8,0–16,9 mm, Kontakta pārklājums 1,5 mm, Skaits 16, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 1,75 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila kontaktligzda Prece Nr. 413-52016-51 - Tehniskie dati

Pamati

Kontaktu skaits	16
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 16,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

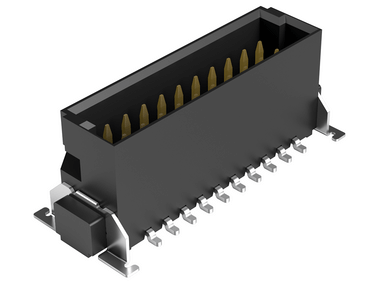

One27 zemas profila kontaktligzda Prece Nr. 413-52020-51

ept One27 Messerleiste gerade Low 403 52020 51

var kombinēt ar plašu atstarpi 8,0–16,9 mm, Kontakta pārklājums 1,5 mm, Skaits 20, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 1,75 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila kontaktligzda Prece Nr. 413-52020-51 - Tehniskie dati

Pamati

Kontaktu skaits	20
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 16,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

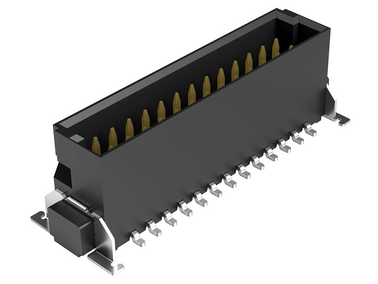

One27 zemas profila kontaktligzda Prece Nr. 413-52026-51

ept One27 Messerleiste gerade Low 403 52026 51

var kombinēt ar plašu atstarpi 8,0–16,9 mm, Kontakta pārklājums 1,5 mm, Skaits 26, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 1,75 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila kontaktligzda Prece Nr. 413-52026-51 - Tehniskie dati

Pamati

Kontaktu skaits	26
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 16,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

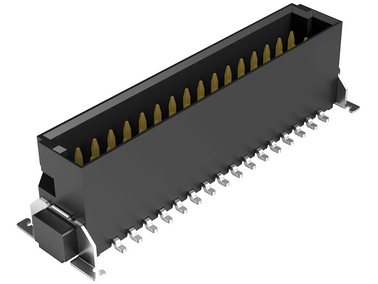

One27 zemas profila kontaktligzda Prece Nr. 413-52032-51

ept One27 Messerleiste gerade Low 403 52032 51

var kombinēt ar plašu atstarpi 8,0–16,9 mm, Kontakta pārklājums 1,5 mm, Skaits 32, rasts 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 1,75 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila kontaktligzda Prece Nr. 413-52032-51 - Tehniskie dati

Pamati

Kontaktu skaits	32
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 16,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

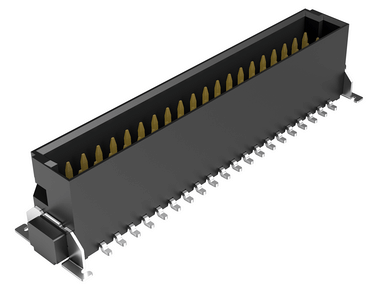

One27 zemas profila kontaktligzda Prece Nr. 413-52040-51

ept One27 Messerleiste gerade Low 403 52040 51

var kombinēt ar plašu atstarpi 8,0–16,9 mm, Kontakta pārklājums 1,5 mm, Skaits 40, ar 1,27 mm atstarpi, SMT savienojumu tehnika, Augstums, neuzstādīts: 1,75 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila kontaktligzda Prece Nr. 413-52040-51 - Tehniskie dati

Pamati

Kontaktu skaits	40
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 16,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

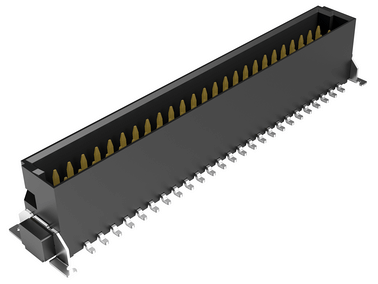

One27 zemas profila kontaktligzda Prece Nr. 413-52050-51

ept One27 Messerleiste gerade Low 403 52050 51

var kombinēt ar plašu atstarpi 8,0–16,9 mm, Kontakta pārklājums 1,5 mm, Skaits 50, rasts 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 1,75 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila kontaktligzda Prece Nr. 413-52050-51 - Tehniskie dati

Pamati

Kontaktu skaits	50
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 16,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

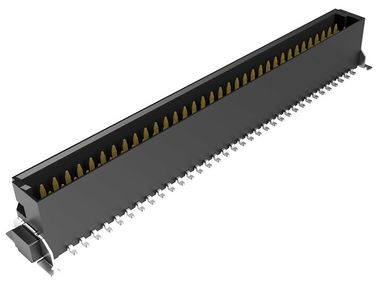

One27 zemas profila kontaktligzda Prece Nr. 413-52068-51

ept One27 Messerleiste gerade Low 403 52068 51

var kombinēt ar plašu atstarpi 8,0–16,9 mm, Kontakta pārklājums 1,5 mm, Skaits 68, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 1,75 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila kontaktligzda Prece Nr. 413-52068-51 - Tehniskie dati

Pamati

Kontaktu skaits	68
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 16,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 zemas profila kontaktligzda Prece Nr. 413-52080-51

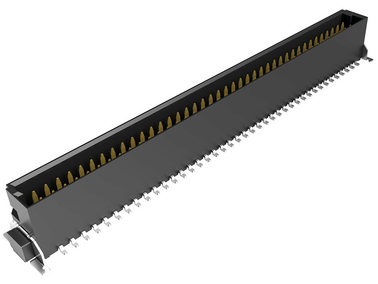

ept One27 Messerleiste gerade Low 403 52080 51

var kombinēt ar plašu atstarpi 8,0–16,9 mm, Kontakta pārklājums 1,5 mm, Skaits 80, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 1,75 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila kontaktligzda Prece Nr. 413-52080-51 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 16,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

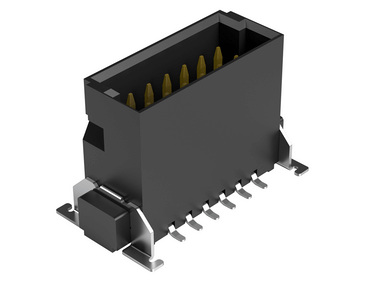

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53012-51

ept One27 Messerleiste gerade Mid 403 53012 51

var kombinēt ar plašu atstarpi 9,5–18,4 mm, Kontakta pārklājums 1,5 mm, Skaits 12, sietā 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 3,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53012-51 - Tehniskie dati

Pamati

Kontaktu skaits	12
Savienojuma tehnoloģija	SMT
Attālums starp PCB	9,5 mm – 18,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

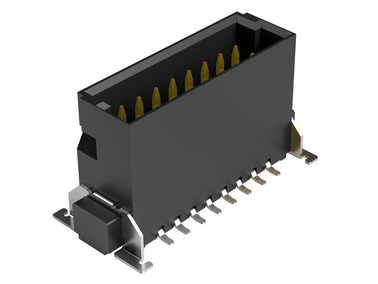

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53016-51

ept One27 Messerleiste gerade Mid 403 53016 51

var kombinēt ar plašu atstarpi 9,5–18,4 mm, Kontakta pārklājums 1,5 mm, Skaits 16, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 3,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53016-51 - Tehniskie dati

Pamati

Kontaktu skaits	16
Savienojuma tehnoloģija	SMT
Attālums starp PCB	9,5 mm – 18,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53020-51

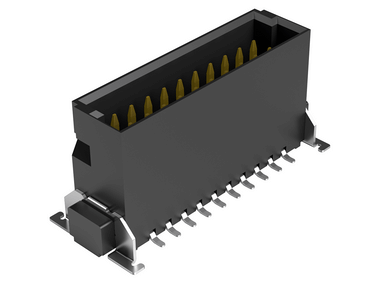

ept One27 Messerleiste gerade Mid 403 53020 51

var kombinēt ar plašu atstarpi 9,5–18,4 mm, Kontakta pārklājums 1,5 mm, Skaits 20, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 3,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53020-51 - Tehniskie dati

Pamati

Kontaktu skaits	20
Savienojuma tehnoloģija	SMT
Attālums starp PCB	9,5 mm – 18,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53026-51

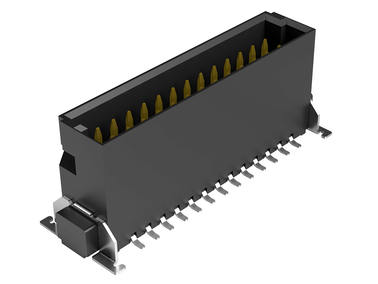

ept One27 Messerleiste gerade Mid 403 53026 51

var kombinēt ar plašu atstarpi 9,5–18,4 mm, Kontakta pārklājums 1,5 mm, Skaits 26, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 3,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53026-51 - Tehniskie dati

Pamati

Kontaktu skaits	26
Savienojuma tehnoloģija	SMT
Attālums starp PCB	9,5 mm – 18,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53032-51

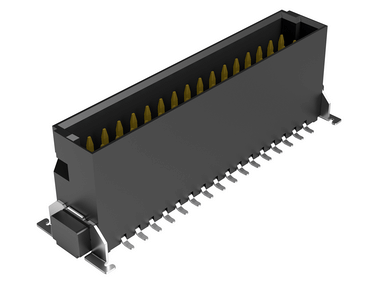

ept One27 Messerleiste gerade Mid 403 53032 51

var kombinēt ar plašu atstarpi 9,5–18,4 mm, Kontakta pārklājums 1,5 mm, Skaits 32, rasts 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 3,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53032-51 - Tehniskie dati

Pamati

Kontaktu skaits	32
Savienojuma tehnoloģija	SMT
Attālums starp PCB	9,5 mm – 18,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53040-51

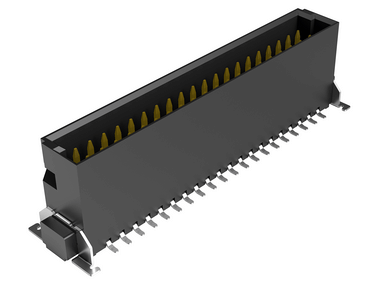

ept One27 Messerleiste gerade Mid 403 53040 51

var kombinēt ar plašu atstarpi 9,5–18,4 mm, Kontakta pārklājums 1,5 mm, Skaits 40, ar 1,27 mm atstarpi, SMT savienojumu tehnika, Augstums, neiesprausts: 3,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53040-51 - Tehniskie dati

Pamati

Kontaktu skaits	40
Savienojuma tehnoloģija	SMT
Attālums starp PCB	9,5 mm – 18,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53050-51

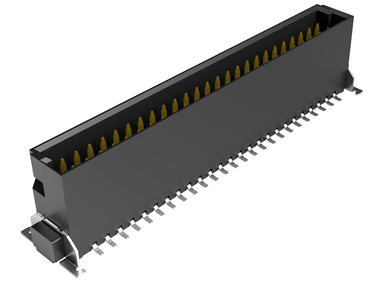

ept One27 Messerleiste gerade Mid 403 53050 51

var kombinēt ar plašu atstarpi 9,5–18,4 mm, Kontakta pārklājums 1,5 mm, Skaits 50, rasts 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 3,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53050-51 - Tehniskie dati

Pamati

Kontaktu skaits	50
Savienojuma tehnoloģija	SMT
Attālums starp PCB	9,5 mm – 18,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53068-51

ept One27 Messerleiste gerade Mid 403 53068 51

var kombinēt ar plašu atstarpi 9,5–18,4 mm, Kontakta pārklājums 1,5 mm, Skaits 68, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 3,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53068-51 - Tehniskie dati

Pamati

Kontaktu skaits	68
Savienojuma tehnoloģija	SMT
Attālums starp PCB	9,5 mm – 18,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53080-51

ept One27 Messerleiste gerade Mid 403 53080 51

var kombinēt ar plašu atstarpi 9,5–18,4 mm, Kontakta pārklājums 1,5 mm, Skaits 80, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 3,25 mm, 1. līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53080-51 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Attālums starp PCB	9,5 mm – 18,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Līkumsveida kontaktplāksne

One27 leņķveida savienotājsloksne Prece Nr. 404-51012-51

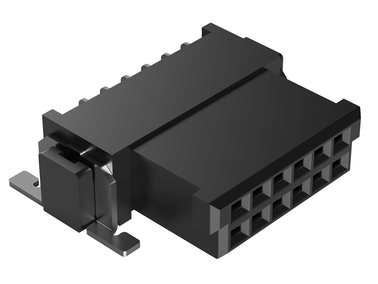

ept One27 Federleiste gewinkelt 404 51012 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits 12, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida savienotājsloksne Prece Nr. 404-51012-51 - Tehniskie dati

Pamati

Kontaktu skaits	12
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 leņķveida savienotājsloksne Prece Nr. 404-51016-51

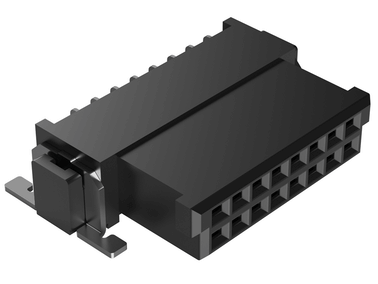

ept One27 Federleiste gewinkelt 404 51016 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits 16, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida savienotājsloksne Prece Nr. 404-51016-51 - Tehniskie dati

Pamati

Kontaktu skaits	16
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 leņķveida savienotājsloksne Prece Nr. 404-51020-51

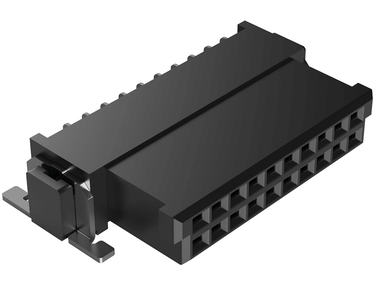

ept One27 Federleiste gewinkelt 404 51020 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits 20, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida savienotājsloksne Prece Nr. 404-51020-51 - Tehniskie dati

Pamati

Kontaktu skaits	20
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 leņķveida savienotājsloksne Prece Nr. 404-51026-51

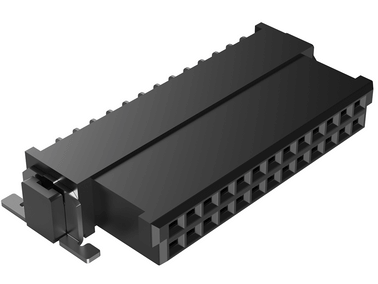

ept One27 Federleiste gewinkelt 404 51026 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits 26, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida savienotājsloksne Prece Nr. 404-51026-51 - Tehniskie dati

Pamati

Kontaktu skaits	26
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 leņķveida savienotājsloksne Prece Nr. 404-51032-51

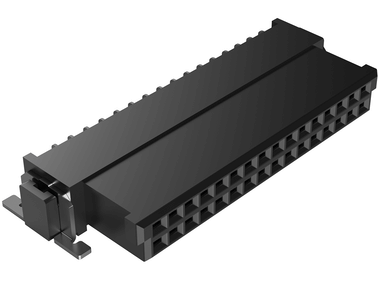

ept One27 Federleiste gewinkelt 404 51032 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits 32, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida savienotājsloksne Prece Nr. 404-51032-51 - Tehniskie dati

Pamati

Kontaktu skaits	32
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 leņķveida savienotājsloksne Prece Nr. 404-51040-51

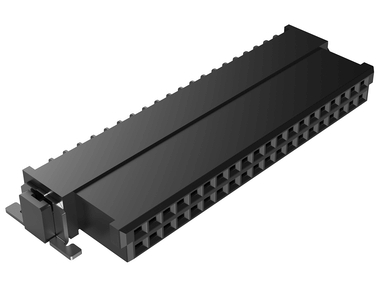

ept One27 Federleiste gewinkelt 404 51040 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits: 40, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida savienotājsloksne Prece Nr. 404-51040-51 - Tehniskie dati

Pamati

Kontaktu skaits	40
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 leņķveida savienotājsloksne Prece Nr. 404-51050-51

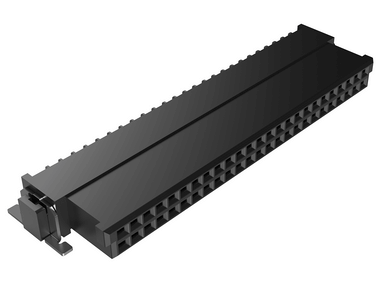

ept One27 Federleiste gewinkelt 404 51050 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits: 50, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida savienotājsloksne Prece Nr. 404-51050-51 - Tehniskie dati

Pamati

Kontaktu skaits	50
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 leņķveida savienotājsloksne Prece Nr. 404-51068-51

ept One27 Federleiste gewinkelt 404 51068 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits 68, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida savienotājsloksne Prece Nr. 404-51068-51 - Tehniskie dati

Pamati

Kontaktu skaits	68
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 leņķveida savienotājsloksne Prece Nr. 404-51080-51

ept One27 Federleiste gewinkelt 404 51080 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits 80, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida savienotājsloksne Prece Nr. 404-51080-51 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Leņķveida kontaktligzda

One27 leņķveida kontaktligzda Prece Nr. 403-51016-51

ept One27 Messerleiste gewinkelt 403 51016 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits 16, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida kontaktligzda Prece Nr. 403-51016-51 - Tehniskie dati

Pamati

Kontaktu skaits	16
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 leņķveida kontaktligzda Prece Nr. 403-51020-51

ept One27 Messerleiste gewinkelt 403 51020 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits 20, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida kontaktligzda Prece Nr. 403-51020-51 - Tehniskie dati

Pamati

Kontaktu skaits	20
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 leņķveida kontaktligzda Prece Nr. 403-51026-51

ept One27 Messerleiste gewinkelt 403 51026 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits 26, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida kontaktligzda Prece Nr. 403-51026-51 - Tehniskie dati

Pamati

Kontaktu skaits	26
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 leņķveida kontaktligzda Prece Nr. 403-51032-51

ept One27 Messerleiste gewinkelt 403 51032 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits 32, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida kontaktligzda Prece Nr. 403-51032-51 - Tehniskie dati

Pamati

Kontaktu skaits	32
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 leņķveida kontaktligzda Prece Nr. 403-51040-51

ept One27 Messerleiste gewinkelt 403 51040 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits: 40, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida kontaktligzda Prece Nr. 403-51040-51 - Tehniskie dati

Pamati

Kontaktu skaits	40
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 leņķveida kontaktligzda Prece Nr. 403-51050-51

ept One27 Messerleiste gewinkelt 403 51050 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits: 50, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida kontaktligzda Prece Nr. 403-51050-51 - Tehniskie dati

Pamati

Kontaktu skaits	50
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 leņķveida kontaktligzda Prece Nr. 403-51068-51

ept One27 Messerleiste gewinkelt 403 51068 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits 68, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida kontaktligzda Prece Nr. 403-51068-51 - Tehniskie dati

Pamati

Kontaktu skaits	68
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 leņķveida kontaktligzda Prece Nr. 403-51080-51

ept One27 Messerleiste gewinkelt 403 51080 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits 80, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida kontaktligzda Prece Nr. 403-51080-51 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 leņķveida kontaktligzda Prece Nr. 403-51012-51

ept One27 Messerleiste gewinkelt 403 51012 51

90° leņķī, Kontakta pārklājums 1,5 mm, Skaits 12, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Taisnā leņķī

Horizontāli

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 leņķveida kontaktligzda Prece Nr. 403-51012-51 - Tehniskie dati

Pamati

Kontaktu skaits	12
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	1,4 A un 20 °C (50-polu)
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

IDC savienotājsloksnes

One27 IDC savienotājsloksne Prece Nr. 404-59012-61

One27 Federleiste IDC Neu Foto

IDC savienojumam ar plakanu lenti AWG 30/7, Kontakta pārklājums 1,5 mm, Skaits 12, sietā 1,27 mm, Plakanā lintveida kabelis ar rastra struktūru, 0,635 mm, 1. līmenis, IDC savienotājsloksne ir paredzēta kabeļu montāžai. Jāievēro montāžas norādījumi.

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 IDC savienotājsloksne Prece Nr. 404-59012-61 - Tehniskie dati

Pamati

Kontaktu skaits	12
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C (atkarībā no izmantotā kabeļa veida)

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ kontakts --> mērītājs ≤ 10 mΩ IDC --> kabelis
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 IDC savienotājsloksne Prece Nr. 404-59016-61

One27 Federleiste IDC Neu Foto

IDC savienojumam ar plakanu lenti AWG 30/7, Kontakta pārklājums 1,5 mm, Skaits 16, siets 1,27 mm, Plakanā lintveida kabelis ar rastra struktūru, 0,635 mm, 1. līmenis, IDC savienotājsloksne ir paredzēta kabeļu montāžai. Jāievēro montāžas norādījumi.

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 IDC savienotājsloksne Prece Nr. 404-59016-61 - Tehniskie dati

Pamati

Kontaktu skaits	16
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C (atkarībā no izmantotā kabeļa veida)

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ kontakts --> mērītājs ≤ 10 mΩ IDC --> kabelis
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 IDC savienotājsloksne Prece Nr. 404-59020-61

One27 Federleiste IDC Neu Foto

IDC savienojumam ar plakanu lenti AWG 30/7, Kontakta pārklājums 1,5 mm, Skaits 20, siets 1,27 mm, Plakanā lintveida kabelis ar rastra struktūru, 0,635 mm, 1. līmenis, IDC savienotājsloksne ir paredzēta kabeļu montāžai. Jāievēro montāžas norādījumi.

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 IDC savienotājsloksne Prece Nr. 404-59020-61 - Tehniskie dati

Pamati

Kontaktu skaits	20
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C (atkarībā no izmantotā kabeļa veida)

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ kontakts --> mērītājs ≤ 10 mΩ IDC --> kabelis
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 IDC savienotājsloksne Prece Nr. 404-59026-61

One27 Federleiste IDC Neu Foto

IDC savienojumam ar plakanu lenti AWG 30/7, Kontakta pārklājums 1,5 mm, Skaits 26, siets 1,27 mm, Plakanā lintveida kabelis ar rastra struktūru, 0,635 mm, 1. līmenis, IDC savienotājsloksne ir paredzēta kabeļu montāžai. Jāievēro montāžas norādījumi.

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 IDC savienotājsloksne Prece Nr. 404-59026-61 - Tehniskie dati

Pamati

Kontaktu skaits	26
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C (atkarībā no izmantotā kabeļa veida)

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ kontakts --> mērītājs ≤ 10 mΩ IDC --> kabelis
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 IDC savienotājsloksne Prece Nr. 404-59032-61

One27 Federleiste IDC Neu Foto

IDC savienojumam ar plakanu lenti AWG 30/7, Kontakta pārklājums 1,5 mm, Skaits 32, rasts 1,27 mm, Plakanā lintveida kabelis ar rastra struktūru, 0,635 mm, 1. līmenis, IDC savienotājsloksne ir paredzēta kabeļu montāžai. Jāievēro montāžas norādījumi.

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 IDC savienotājsloksne Prece Nr. 404-59032-61 - Tehniskie dati

Pamati

Kontaktu skaits	32
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C (atkarībā no izmantotā kabeļa veida)

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ kontakts --> mērītājs ≤ 10 mΩ IDC --> kabelis
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 IDC savienotājsloksne Prece Nr. 404-59040-61

One27 Federleiste IDC Neu Foto

IDC savienojumam ar plakanu lenti AWG 30/7, Kontakta pārklājums 1,5 mm, Skaits 40, ar 1,27 mm atstarpi, Plakanā lintveida kabelis ar rastra struktūru, 0,635 mm, 1. līmenis, IDC savienotājsloksne ir paredzēta kabeļu montāžai. Jāievēro montāžas norādījumi.

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 IDC savienotājsloksne Prece Nr. 404-59040-61 - Tehniskie dati

Pamati

Kontaktu skaits	40
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C (atkarībā no izmantotā kabeļa veida)

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ kontakts --> mērītājs ≤ 10 mΩ IDC --> kabelis
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 IDC savienotājsloksne Prece Nr. 404-59050-61

One27 Federleiste IDC Neu Foto

IDC savienojumam ar plakanu lenti AWG 30/7, Kontakta pārklājums 1,5 mm, Skaits 50, rasts 1,27 mm, Plakanā lintveida kabelis ar rastra struktūru, 0,635 mm, 1. līmenis, IDC savienotājsloksne ir paredzēta kabeļu montāžai. Jāievēro montāžas norādījumi.

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 IDC savienotājsloksne Prece Nr. 404-59050-61 - Tehniskie dati

Pamati

Kontaktu skaits	50
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C (atkarībā no izmantotā kabeļa veida)

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ kontakts --> mērītājs ≤ 10 mΩ IDC --> kabelis
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 IDC savienotājsloksne Prece Nr. 404-59068-61

One27 Federleiste IDC Neu Foto

IDC savienojumam ar plakanu lenti AWG 30/7, Kontakta pārklājums 1,5 mm, Skaits 68, siets 1,27 mm, Plakanā lintveida kabelis ar rastra struktūru, 0,635 mm, 1. līmenis, IDC savienotājsloksne ir paredzēta kabeļu montāžai. Jāievēro montāžas norādījumi.

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 IDC savienotājsloksne Prece Nr. 404-59068-61 - Tehniskie dati

Pamati

Kontaktu skaits	68
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C (atkarībā no izmantotā kabeļa veida)

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ kontakts --> mērītājs ≤ 10 mΩ IDC --> kabelis
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 IDC savienotājsloksne Prece Nr. 404-59080-61

One27 Federleiste IDC Neu Foto

IDC savienojumam ar plakanu lenti AWG 30/7, Kontakta pārklājums 1,5 mm, Skaits 80, siets 1,27 mm, Plakanā lintveida kabelis ar rastra struktūru, 0,635 mm, 1. līmenis, IDC savienotājsloksne ir paredzēta kabeļu montāžai. Jāievēro montāžas norādījumi.

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 IDC savienotājsloksne Prece Nr. 404-59080-61 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C (atkarībā no izmantotā kabeļa veida)

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ kontakts --> mērītājs ≤ 10 mΩ IDC --> kabelis
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ
Testa spriegums IEC 60512-4-1	500 V maiņstrāvas

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 PVC standarta kabeļu savienojumi

One27 kabeļu komplekts, 12 kontakti, 100 mm, variants 120 Prece Nr. 404-6112-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

12 kontakti, Kontakta pārklājums 1,5 mm, AWG 30/7 režģa plakankabeļi 0,635 mm, kabeļa garums 100 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu komplekts, 12 kontakti, 100 mm, variants 120 Prece Nr. 404-6112-100-120-1 - Tehniskie dati

Pamati

Kontaktu skaits	12
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -30 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,2 un 25 °C temperatūrā
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu komplekts, 16 kontakti, 100 mm, variants 120 Prece Nr. 404-6116-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

16 kontakti, Kontakta pārklājums 1,5 mm, AWG 30/7 režģa plakankabeļi 0,635 mm, kabeļa garums 100 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu komplekts, 16 kontakti, 100 mm, variants 120 Prece Nr. 404-6116-100-120-1 - Tehniskie dati

Pamati

Kontaktu skaits	16
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -30 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,2 un 25 °C temperatūrā
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu komplekts, 20 kontakti, 100 mm, variants 120 Prece Nr. 404-6120-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

20 kontakti, Kontakta pārklājums 1,5 mm, AWG 30/7 režģa plakankabeļi 0,635 mm, kabeļa garums 100 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu komplekts, 20 kontakti, 100 mm, variants 120 Prece Nr. 404-6120-100-120-1 - Tehniskie dati

Pamati

Kontaktu skaits	20
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -30 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,2 un 25 °C temperatūrā
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu komplekts, 26 kontakti, 100 mm, variants 120 Prece Nr. 404-6126-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

26 kontakti, Kontakta pārklājums 1,5 mm, AWG 30/7 režģa plakankabeļi 0,635 mm, kabeļa garums 100 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu komplekts, 26 kontakti, 100 mm, variants 120 Prece Nr. 404-6126-100-120-1 - Tehniskie dati

Pamati

Kontaktu skaits	26
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -30 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,2 un 25 °C temperatūrā
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu komplekts, 32 kontakti, 100 mm, variants 120 Prece Nr. 404-6132-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

32 kontakti, Kontakta pārklājums 1,5 mm, AWG 30/7 režģa plakankabeļi 0,635 mm, kabeļa garums 100 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu komplekts, 32 kontakti, 100 mm, variants 120 Prece Nr. 404-6132-100-120-1 - Tehniskie dati

Pamati

Kontaktu skaits	32
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -30 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,2 un 25 °C temperatūrā
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu komplekts, 40 kontakti, 100 mm, variants 120 Prece Nr. 404-6140-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

40 kontakti, Kontakta pārklājums 1,5 mm, AWG 30/7 režģa plakankabeļi 0,635 mm, kabeļa garums 100 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu komplekts, 40 kontakti, 100 mm, variants 120 Prece Nr. 404-6140-100-120-1 - Tehniskie dati

Pamati

Kontaktu skaits	40
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -30 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,2 un 25 °C temperatūrā
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu komplekts, 50 kontakti, 100 mm, variants 120 Prece Nr. 404-6150-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

50 tapas, Kontakta pārklājums 1,5 mm, AWG 30/7 režģa plakankabeļi 0,635 mm, kabeļa garums 100 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu komplekts, 50 kontakti, 100 mm, variants 120 Prece Nr. 404-6150-100-120-1 - Tehniskie dati

Pamati

Kontaktu skaits	50
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -30 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,2 un 25 °C temperatūrā
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu komplekts, 68 kontakti, 100 mm, variants 120 Prece Nr. 404-6168-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

68 tapas, Kontakta pārklājums 1,5 mm, AWG 30/7 režģa plakankabeļi 0,635 mm, kabeļa garums 100 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu komplekts, 68 kontakti, 100 mm, variants 120 Prece Nr. 404-6168-100-120-1 - Tehniskie dati

Pamati

Kontaktu skaits	68
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -30 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,2 un 25 °C temperatūrā
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu komplekts, 80 kontakti, 100 mm, variants 120 Prece Nr. 404-6180-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

80 kontakti, Kontakta pārklājums 1,5 mm, AWG 30/7 režģa plakankabeļi 0,635 mm, kabeļa garums 100 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu komplekts, 80 kontakti, 100 mm, variants 120 Prece Nr. 404-6180-100-120-1 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -30 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,2 un 25 °C temperatūrā
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 individuāli izgatavots PVC kabelis

One27 kabeļu montāža, variants 100 Prece Nr. 404-61NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30/7 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 100 Prece Nr. 404-61NN-LLL-100-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -30 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,2 un 25 °C temperatūrā
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 120 Prece Nr. 404-61NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30/7 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 120 Prece Nr. 404-61NN-LLL-120-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -30 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,2 un 25 °C temperatūrā
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 130 Prece Nr. 404-61NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30/7 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 130 Prece Nr. 404-61NN-LLL-130-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -30 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,2 un 25 °C temperatūrā
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 400 Prece Nr. 404-61NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30/7 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 400 Prece Nr. 404-61NN-LLL-400-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -30 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,2 un 25 °C temperatūrā
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 420 Prece Nr. 404-61NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30/7 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 420 Prece Nr. 404-61NN-LLL-420-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -30 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,2 un 25 °C temperatūrā
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 110 Prece Nr. 404-61NN-LLL-110-1

ept One27 Kabelkonfektion 110

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30/7 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 110 Prece Nr. 404-61NN-LLL-110-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -30 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,2 un 25 °C temperatūrā
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 140 Prece Nr. 404-61NN-LLL-140-1

ept One27 Kabelkonfektion 140

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30/7 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 140 Prece Nr. 404-61NN-LLL-140-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -30 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,2 un 25 °C temperatūrā
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 440 Prece Nr. 404-61NN-LLL-440-1

ept One27 Kabelkonfektion 440

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30/7 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 440 Prece Nr. 404-61NN-LLL-440-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -30 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,2 un 25 °C temperatūrā
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 augsttemperatūras kabeļu montāža

One27 kabeļu montāža, variants 100 Prece Nr. 404-62NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30/7 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, Kabeļa tips TPE-S: no -55 °C līdz +125 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 100 Prece Nr. 404-62NN-LLL-100-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0 (elastīgā sloksne IDC) TPE-ET S (kabelis)
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175 (Federleiste IDC)
Kontaktinformācija	Vara sakausējums (IDC savienotājs) Vara ar cinka pārklājumu (kabeļi)
Kontaktinformācija pārklājums	Au caur PdNi caur Ni (IDC savienotājs)
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm (IDC savienotājs) 0,635 mm (kabelis)
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,3 A pie 25 °C
Kontaktu pretestība	Maks. 354 Ω/km pie 20 °C (kabelis)
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314 un E493123
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 120 Prece Nr. 404-62NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30/7 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, Kabeļa tips TPE-S: no -55 °C līdz +125 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 120 Prece Nr. 404-62NN-LLL-120-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0 (elastīgā sloksne IDC) TPE-ET S (kabelis)
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175 (Federleiste IDC)
Kontaktinformācija	Vara sakausējums (IDC savienotājs) Vara ar cinka pārklājumu (kabeļi)
Kontaktinformācija pārklājums	Au caur PdNi caur Ni (IDC savienotājs)
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm (IDC savienotājs) 0,635 mm (kabelis)
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,3 A pie 25 °C
Kontaktu pretestība	Maks. 354 Ω/km pie 20 °C (kabelis)
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314 un E493123
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 130 Prece Nr. 404-62NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30/7 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, Kabeļa tips TPE-S: no -55 °C līdz +125 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 130 Prece Nr. 404-62NN-LLL-130-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0 (elastīgā sloksne IDC) TPE-ET S (kabelis)
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175 (Federleiste IDC)
Kontaktinformācija	Vara sakausējums (IDC savienotājs) Vara ar cinka pārklājumu (kabeļi)
Kontaktinformācija pārklājums	Au caur PdNi caur Ni (IDC savienotājs)
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm (IDC savienotājs) 0,635 mm (kabelis)
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,3 A pie 25 °C
Kontaktu pretestība	Maks. 354 Ω/km pie 20 °C (kabelis)
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314 un E493123
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 400 Prece Nr. 404-62NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30/7 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, Kabeļa tips TPE-S: no -55 °C līdz +125 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 400 Prece Nr. 404-62NN-LLL-400-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0 (elastīgā sloksne IDC) TPE-ET S (kabelis)
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175 (Federleiste IDC)
Kontaktinformācija	Vara sakausējums (IDC savienotājs) Vara ar cinka pārklājumu (kabeļi)
Kontaktinformācija pārklājums	Au caur PdNi caur Ni (IDC savienotājs)
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm (IDC savienotājs) 0,635 mm (kabelis)
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,3 A pie 25 °C
Kontaktu pretestība	Maks. 354 Ω/km pie 20 °C (kabelis)
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314 un E493123
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 420 Prece Nr. 404-62NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30/7 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, Kabeļa tips TPE-S: no -55 °C līdz +125 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 420 Prece Nr. 404-62NN-LLL-420-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0 (elastīgā sloksne IDC) TPE-ET S (kabelis)
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175 (Federleiste IDC)
Kontaktinformācija	Vara sakausējums (IDC savienotājs) Vara ar cinka pārklājumu (kabeļi)
Kontaktinformācija pārklājums	Au caur PdNi caur Ni (IDC savienotājs)
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm (IDC savienotājs) 0,635 mm (kabelis)
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,3 A pie 25 °C
Kontaktu pretestība	Maks. 354 Ω/km pie 20 °C (kabelis)
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314 un E493123
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 110 Prece Nr. 404-62NN-LLL-110-1

ept One27 Kabelkonfektion 110

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30/7 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, Kabeļa tips TPE-S: no -55 °C līdz +125 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 110 Prece Nr. 404-62NN-LLL-110-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0 (elastīgā sloksne IDC) TPE-ET S (kabelis)
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175 (Federleiste IDC)
Kontaktinformācija	Vara sakausējums (IDC savienotājs) Vara ar cinka pārklājumu (kabeļi)
Kontaktinformācija pārklājums	Au caur PdNi caur Ni (IDC savienotājs)
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm (IDC savienotājs) 0,635 mm (kabelis)
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,3 A pie 25 °C
Kontaktu pretestība	Maks. 354 Ω/km pie 20 °C (kabelis)
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314 un E493123
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 140 Prece Nr. 404-62NN-LLL-140-1

ept One27 Kabelkonfektion 140

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30/7 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, Kabeļa tips TPE-S: no -55 °C līdz +125 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 140 Prece Nr. 404-62NN-LLL-140-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0 (elastīgā sloksne IDC) TPE-ET S (kabelis)
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175 (Federleiste IDC)
Kontaktinformācija	Vara sakausējums (IDC savienotājs) Vara ar cinka pārklājumu (kabeļi)
Kontaktinformācija pārklājums	Au caur PdNi caur Ni (IDC savienotājs)
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm (IDC savienotājs) 0,635 mm (kabelis)
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,3 A pie 25 °C
Kontaktu pretestība	Maks. 354 Ω/km pie 20 °C (kabelis)
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314 un E493123
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 440 Prece Nr. 404-62NN-LLL-440-1

ept One27 Kabelkonfektion 440

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30/7 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, Kabeļa tips TPE-S: no -55 °C līdz +125 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 440 Prece Nr. 404-62NN-LLL-440-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0 (elastīgā sloksne IDC) TPE-ET S (kabelis)
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175 (Federleiste IDC)
Kontaktinformācija	Vara sakausējums (IDC savienotājs) Vara ar cinka pārklājumu (kabeļi)
Kontaktinformācija pārklājums	Au caur PdNi caur Ni (IDC savienotājs)
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm (IDC savienotājs) 0,635 mm (kabelis)
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva	1,3 A pie 25 °C
Kontaktu pretestība	Maks. 354 Ω/km pie 20 °C (kabelis)
Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314 un E493123
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 halogēnu nesaturoša vadu konfekcionēšana

One27 kabeļu montāža, variants 100 Prece Nr. 404-66NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, LSZH tipa kabelis: no -40 °C līdz +90 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 100 Prece Nr. 404-66NN-LLL-100-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +90 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0 (IDC savienotājs) LSZH EVA/PO, UL 22088 (kabelis)
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175 (Federleiste IDC)
Kontaktinformācija	Vara sakausējums (IDC savienotājs) Vara ar cinka pārklājumu (kabeļi)
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm (IDC savienotājs) 0,635 mm (kabelis)
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314 un E493123
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 120 Prece Nr. 404-66NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, LSZH tipa kabelis: no -40 °C līdz +90 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 120 Prece Nr. 404-66NN-LLL-120-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +90 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0 (IDC savienotājs) LSZH EVA/PO, UL 22088 (kabelis)
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175 (Federleiste IDC)
Kontaktinformācija	Vara sakausējums (IDC savienotājs) Vara ar cinka pārklājumu (kabeļi)
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm (IDC savienotājs) 0,635 mm (kabelis)
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314 un E493123
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 130 Prece Nr. 404-66NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, LSZH tipa kabelis: no -40 °C līdz +90 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 130 Prece Nr. 404-66NN-LLL-130-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +90 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0 (IDC savienotājs) LSZH EVA/PO, UL 22088 (kabelis)
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175 (Federleiste IDC)
Kontaktinformācija	Vara sakausējums (IDC savienotājs) Vara ar cinka pārklājumu (kabeļi)
Kontaktinformācija pārklājums	Au caur PdNi caur Ni (IDC savienotājs)
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm (IDC savienotājs) 0,635 mm (kabelis)
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314 un E493123
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 400 Prece Nr. 404-66NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, LSZH tipa kabelis: no -40 °C līdz +90 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 400 Prece Nr. 404-66NN-LLL-400-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +90 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0 (IDC savienotājs) LSZH EVA/PO, UL 22088 (kabelis)
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175 (Federleiste IDC)
Kontaktinformācija	Vara sakausējums (IDC savienotājs) Vara ar cinka pārklājumu (kabeļi)
Kontaktinformācija pārklājums	Au caur PdNi caur Ni (IDC savienotājs)
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm (IDC savienotājs) 0,635 mm (kabelis)
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314 un E493123
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 420 Prece Nr. 404-66NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, LSZH tipa kabelis: no -40 °C līdz +90 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 420 Prece Nr. 404-66NN-LLL-420-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +90 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0 (IDC savienotājs) LSZH EVA/PO, UL 22088 (kabelis)
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175 (Federleiste IDC)
Kontaktinformācija	Vara sakausējums (IDC savienotājs) Vara ar cinka pārklājumu (kabeļi)
Kontaktinformācija pārklājums	Au caur PdNi caur Ni (IDC savienotājs)
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm (IDC savienotājs) 0,635 mm (kabelis)
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314 un E493123
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 110 Prece Nr. 404-66NN-LLL-110-1

ept One27 Kabelkonfektion 110

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, LSZH tipa kabelis: no -40 °C līdz +90 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 110 Prece Nr. 404-66NN-LLL-110-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +90 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0 (IDC savienotājs) LSZH EVA/PO, UL 22088 (kabelis)
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175 (Federleiste IDC)
Kontaktinformācija	Vara sakausējums (IDC savienotājs) Vara ar cinka pārklājumu (kabeļi)
Kontaktinformācija pārklājums	Au caur PdNi caur Ni (IDC savienotājs)
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm (IDC savienotājs) 0,635 mm (kabelis)
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314 un E493123
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 140 Prece Nr. 404-66NN-LLL-140-1

ept One27 Kabelkonfektion 140

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, LSZH tipa kabelis: no -40 °C līdz +90 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 140 Prece Nr. 404-66NN-LLL-140-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +90 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0 (IDC savienotājs) LSZH EVA/PO, UL 22088 (kabelis)
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175 (Federleiste IDC)
Kontaktinformācija	Vara sakausējums (IDC savienotājs) Vara ar cinka pārklājumu (kabeļi)
Kontaktinformācija pārklājums	Au caur PdNi caur Ni (IDC savienotājs)
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm (IDC savienotājs) 0,635 mm (kabelis)
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314 un E493123
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

One27 kabeļu montāža, variants 440 Prece Nr. 404-66NN-LLL-440-1

ept One27 Kabelkonfektion 440

Skaitļi no 12 līdz 80, Kontakta pārklājums 1,5 mm, AWG 30 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm, Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju, LSZH tipa kabelis: no -40 °C līdz +90 °C (miera stāvoklī), krāsaina dzīsla uz A1

Kabeļa savienojums ar plati

Augsts blīvums

Rādīt sīkāku informāciju par produktu

One27 kabeļu montāža, variants 440 Prece Nr. 404-66NN-LLL-440-1 - Tehniskie dati

Pamati

Kontaktu skaits	12–80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +90 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0 (IDC savienotājs) LSZH EVA/PO, UL 22088 (kabelis)
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175 (Federleiste IDC)
Kontaktinformācija	Vara sakausējums (IDC savienotājs) Vara ar cinka pārklājumu (kabeļi)
Kontaktinformācija pārklājums	Au caur PdNi caur Ni (IDC savienotājs)
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm (IDC savienotājs) 0,635 mm (kabelis)
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Gaisa un slīpēšanas attālums	vismaz 0,4 mm

Apstiprinājumi / atbilstība

UL fails	E130314 un E493123
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Cits stabu skaits? Cits statņu augstums? Alternatīvi kontaktu pārklājumi? Individuāli pielāgoti varianti? Atpalikušie kontakti?

Pieprasīt pielāgotus savienotājus

" Jums nav īstais? Pieprasiet pielāgotu savienotāju tagad!

Username:

Paldies! Mēs izskatīsim Jūsu pieprasījumu un sazināsimies ar Jums.

Ja rodas jautājumi, mēs esam Jūsu rīcībā jebkurā laikā pa e-pastu vai tālruni.

Nav atrasts piemērots produkts – pieprasiet produktu tagad:

Lauki, kas atzīmēti ar *, ir obligāti aizpildāmi.

Uzņēmums *

Sveiciens

Vārds *

Nosaukums *

Ielas *

POSTCODE *

Atrašanās vieta *

Valsts *

e-pasts *

Tālrunis *

Produkta prasības *

Mūsu privātuma politiku varat apskatīt šeit.

One27 SMT savienotāju galvenās iezīmes

Ko spēj ept One27 savienotāji? Kādas iespējas tie piedāvā attiecībā uz plašu savienošanu un kādas savienošanas metodes tie nodrošina? Kāpēc One27 savienotāji ir īpaši izturīgi un viegli lietojami?

Uz šiem un daudziem citiem jautājumiem atbildes sniedz šis animācijas klips. Apskatiet to šeit! (vai YouTube)!

1,27 mm SMT savienotāju īpašības plati-pret-plati lietojumiem

One27® sērija piedāvā ļoti elastīgus un vienlaikus uzticamus savienotājus dažādiem plati-pret-plati lietojumiem. Produktu sērija balstās uz 1,27 mm soli, piedāvā dažādus taisnus un leņķveida izpildījumus, kā arī savienojumus ar plakanajiem kabeļiem, un ir pieejama ar dažādu kontaktu skaitu no 12 līdz 80. Savienotāji ir savietojami ar pieejamajiem šāda veida produktiem un testos nodrošina optimālus rezultātus.

One27 kontaktligzdu slēgums
Pārskats par detaļām

Aizsardzība pret pagriezienu
lai nodrošinātu pareizu savienojumu starp kontaktdakšu un kontaktplati

Ievadslīpnes
lai kompensētu garenvirziena un leņķa nobīdi savienojuma izveidošanas laikā

Boardlock
izturīgs savienojums ar plašu

pozicionēšanas tapu
optimāla apstrāde, pateicoties precīzai novietošanai

koplanaritāte
droša lodēšana apstrādes laikā

Meniska veidošanās
augsta lodējuma vietas stabilitāte un izturība

One27 savienotājsloksne
Pārskats par detaļām

divkāršais atsperes kontakts
drošai un uzticamai savienošanai

Gluda virsma
droša kontaktu nodrošināšana, pateicoties kontaktu noslēgšanai uz velmētas, gludas virsmas

28915 100x100x72x72x100 image — Drošības prasību pārsniegšana
Augsta uzticamība, pateicoties lielai pielaides kompensācijai

28915 100x100x72x72x100 image

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Mēs izgatavojam precīzi pielāgotus, individuālus savienotājus jūsu vajadzībām.

cits kontaktu skaits
citi savienojumu augstumi
alternatīvi kontaktu pārklājumi

Pieprasiet individuālu savienotāju jau tagad

Elastīgi attālumi starp platēm (Board-to-Board)

Izmantojot ept One27 savienotājus, ir iespējams nodrošināt platību starp platēm no 8,00 līdz 20,00 mm.
One27 savienotāju augstā pretiekspieduma drošība ļauj maināmi savienot kontaktus un kontaktjoslas 1,5 mm diapazonā. Kombinējot dažādus augstumus, tādējādi var izveidot gan nelielus, gan lielākus attālumus starp platēm.

ept One27 Mittenversatz

One27 savienotāju centrēšanas
nobīde Pieļaujamās nobīdes pielaides

One27 SMT savienotāji savienošanas brīdī pieļauj 0,7 mm nobīdi garenvirzienā un šķērsvirzienā.

ept One27 Winkelversatz

One27 savienotāju leņķa
novirze Pieļaujamās leņķa novirzes pielaides

Savienojot One27 platpārslu savienotājus, kontaktplati var ievietot kontaktjoslā ar leņķa novirzi līdz 4° garenvirzienā un 2° šķērsvirzienā.

Ir pieejami testu rezultāti par savietojamību ar citiem tirgū pieejamiem savienotājiem.

Lentes un ruļļu iepakojums automatizētai montāžai

IDC savienotājsloksne pieejama arī bez plakanā kabeļa, lai varētu izvēlēties individuālu kabeļa garumu

One27 SMT plašu savienotāji ar 1,27 mm atstarpi

Schreibtisch ept

"Piedāvāt pēc iespējas daudzveidīgākus savienojumu veidus un savienotāju variantus vienas savienotāju produktu grupas ietvaros, turklāt ar nelielu atstarpes izmēru un maksimālu izturību? Mēs vēlējāmies pieņemt šo izaicinājumu!

Mūsu One27 SMT plašu savienotāji ar 1,27 mm atstarpes izmēru tagad spēj tieši to un vēl daudz vairāk: tie ir paredzēti daudzām mezanīna, plati-pret-plati un plati-pret-kabeļa lietojumprogrammām SMT, turklāt ir ārkārtīgi izturīgi un viegli apstrādājami, kā arī pierādāmi saderīgi ar jau tirgū pieejamajiem SMT savienotājiem ar 1,27 mm atstarpi. Ar izvēli starp trim dažādām konstrukcijām gan kontaktu, gan kontaktjoslas versijām, kā arī augstu savienojuma drošību, ir iespējams realizēt praktiski jebkuru plātnes atstarpi no 8 līdz 20,00 mm un jebkuru plātnes izkārtojumu. Turklāt mēs piedāvājam One27 IDC kontaktjoslu ne tikai atsevišķi, bet arī ar individuāli pielāgojamu kabeļu komplektāciju. Te patiešām ir kaut kas ikvienam vajadzībai! Mēs garantējam SMT plātņu savienotāju optimālu apstrādājamību, pateicoties koplanaritātes pielaidei tikai 0,1 mm un iespaidīgajam fiksācijas diapazonam ± 0,7 mm vai ± 4° gareniski un ± 2° šķērsvirzienā. Izmēģiniet One27 savienotājus paši un pasūtiet bezmaksas paraugus jau tagad!"
Dominik Dotzer, produktu vadītājs ept GmbH

FAQ: Jautājumi un atbildes par One27 SMT plašu savienotājiem

Kā var apstrādāt One27 SMT plašu savienotājus?Kādi ir veidi, kā savienot drukātās shēmas ar One27 SMT savienotājiem?Kādus attālumus starp platēm var nodrošināt, izmantojot One27 savienotājus?Kāpēc One27 savienotājos kontakts starp asmens un atsperes slotiņu ir īpaši uzticams?Vai ept ražotie One27 SMT plašu savienotāji ir savietojami ar citiem tirgū pieejamiem savienotājiem?Kādiem pielietojumiem tiek izmantoti One27 plašu savienotāji?Kādas strāvas var pārvadīt ar One27 savienotājiem?Kādu nobīdi One27 PCB savienotāji pieļauj savienošanas brīdī?Vai One27 IDC savienotājplati var iegādāties arī bez plakanā kabeļa?Vai ept piedāvā One27 IDC savienotājplati arī jau aprīkotu ar kabeli?Vai One27 SMT savienotāji tiek piegādāti arī „Tape & Reel“ iepakojumā?Vai One27 plašu savienotāji ir UL sertificētas detaļas?Vai ept plašu savienotāji atbilst RoHS prasībām?

Kā var apstrādāt One27 SMT plašu savienotājus?

One27 savienotāju sistēma tiek apstrādāta, izmantojot virsmas montāžas tehnoloģiju (SMT), un tādējādi tiek tieši pielodēta uz drukātajām platēm. Savienotāji parasti tiek piegādāti „Tape and Reel“ iepakojumā, kas ļauj veikt pilnībā automatizētu apstrādi, izmantojot „Pick-and-Place“ sistēmu. Pozicionēšanas tapas One27 savienotāju apakšā garantē precīzu pozicionēšanu uz drukātās shēmas. ept garantē arī kontaktu koplanaritāti līdz 0,1 mm, lai nodrošinātu drošu lodēšanu apstrādes laikā.

Kādi ir veidi, kā savienot drukātās shēmas ar One27 SMT savienotājiem?

One27 savienotāju sērijas dažādie korpusu veidi ļauj savienot platīnes paralēlā, horizontālā vai taisnleņķa konfigurācijā, kā arī pievienot platjoslas kabeļus platīnei.

Kādus attālumus starp platēm var nodrošināt, izmantojot One27 savienotājus?

Izmantojot One27 PCB savienotājus, var nodrošināt minimālo PCB attālumu 8,00 mm un maksimālo PCB attālumu 20,00 mm. To, pirmkārt, nodrošina plašais pārklāšanās diapazons 1,5 mm. Tādējādi kontaktus un kontaktjoslas var izvilkt līdz 1,5 mm attālumā, turpinot garantēt optimālu un uzticamu kontaktu. Otrkārt, One27 zemas, vidējas un augstas profila augstuma variācijas var savstarpēji kombinēt deviņās variācijās, lai radītu dažādus attālumus starp platēm.

One27 Ueberstecksicherheit

Kāpēc One27 savienotājos kontakts starp asmens un atsperes slotiņu ir īpaši uzticams?

One27 savienotājos kontakts tiek nodrošināts ar divzaru atsperes kontaktu, kas aptver kontaktplates kontaktu tapu. Tādējādi pat savienojuma nobīdē ir nodrošināts uzticams kontakts vismaz vienā kontaktstieņa pusē. Turklāt kontakts notiek pa atsperes kontakta gludu, velmētu virsmu. Tādējādi ir izslēgta kontaktvirsmas nodiluma un skaidu veidošanās, savienojot One27 savienotājus.

One27 Federkontakt

Vai ept ražotie One27 SMT plašu savienotāji ir savietojami ar citiem tirgū pieejamiem savienotājiem?

One27 savienotāju sistēma ir pilnībā saderīga ar citu ražotāju savienotājiem. One27 savienotāju saderība ir apstiprināta testu ziņojumos, kurus varat pieprasīt vietnē sales@ept.de.

Kādiem pielietojumiem tiek izmantoti One27 plašu savienotāji?

One27 SMT savienotāji ir piemēroti visām lietojumprogrammām, kurās ir nepieciešams izturīgi savienot platīnes, vienlaikus ietaupot vietu. Pateicoties dažādajiem pieejamajiem One27 savienotāju orientācijas veidiem, augstumiem un savienošanas veidiem, jums ir pilnīga brīvība izvēlēties savienojamo plašu izkārtojumu un savienošanas veidu. Vai tās būtu paralēli sakārtotas dažādos attālumos, horizontāli viena blakus otrai, taisnā leņķī vai ar plakanu lenti – kā savienot plātnes, ir pilnīgi jūsu ziņā.

Kādas strāvas var pārvadīt ar One27 savienotājiem?

50-kontaktu One27 savienotājs nodrošina strāvas pārvadi līdz 1,4 A pie 20 °C apkārtējās vides temperatūras. Lai saņemtu precīzu informāciju, lūdzu, pieprasiet mūsu testu ziņojumus, rakstot uz sales@ept.de.

Kādu nobīdi One27 PCB savienotāji pieļauj savienošanas brīdī?

One27 savienotājiem ir augsta novirzes pielaide. Tādējādi, savienojot kontaktus un kontaktplates, garenvirzienā un šķērsvirzienā ir pieļaujama 0,7 mm novirze no centra. Leņķa novirzes pielaide garenvirzienā ir 4°, bet šķērsvirzienā – 2°.

Vai One27 IDC savienotājplati var iegādāties arī bez plakanā kabeļa?

Jā, ept piedāvā One27 produktu grupas IDC savienotājslēdzi arī bez kabeļa. Tādējādi jūs varat paši veikt kabeļa montāžu un individuāli izvēlēties kabeļa garumu. Lūdzu, ņemiet vērā montāžas norādījumus.
Tomēr ept piedāvā arī One27 IDC savienotājslēdzes individuālu kabeļa montāžu, kas pielāgota jūsu vajadzībām.

Vai ept piedāvā One27 IDC savienotājplati arī jau aprīkotu ar kabeli?

Jā, ept piedāvā One27 IDC savienotājplati ar griešanas-spiedes savienojumu un kabeļu montāžu. Jūs varat brīvi izvēlēties savienotāju orientāciju, to kontaktu skaitu, kā arī kabeļa garumu. Turklāt jums ir iespēja izvēlēties starp trim dažādiem kabeļu veidiem.

Vai One27 SMT savienotāji tiek piegādāti arī „Tape & Reel“ iepakojumā?

Jā, One27 SMT savienotāji parasti tiek piegādāti „Tape and Reel“ iepakojumā, kas ļauj tos pilnībā automatizēti apstrādāt, izmantojot „Pick-and-Place“ sistēmu. Jūs varat arī pie mums pieprasīt citus iepakojuma veidus. One27 IDC savienotājsloksne parasti tiek piegādāta „Tray“ iepakojumā.

Vai One27 plašu savienotāji ir UL sertificētas detaļas?

Jā, ept ražotie One27 savienotāji ir UL sertificētas detaļas ASV un Kanādā.

Vai ept plašu savienotāji atbilst RoHS prasībām?

RoHS (Restriction of the use of certain Hazardous Substances) ir direktīva par noteiktu bīstamu vielu izmantošanas ierobežošanu elektriskajās un elektroniskajās ierīcēs.
Mēs apstiprinām, ka ept ražotie One27 savienotāji atbilst RoHS direktīvai 2011/65/ES saskaņā ar RoHS sertifikātu. Sīkāku informāciju varat atrast sadaļā „RoHS & REACH“.

Atsauksmes

Mēs respektējam mūsu klientu vēlmi pēc konfidencialitātes, tāpēc turpmākajā tekstā neminēsim avotus.
Tomēr mēs pilnībā garantējam šo apgalvojumu patiesumu.

One27 plašu savienotāju īsais piegādes laiks bija izšķirošais faktors, kāpēc mēs izvēlējāmies iegādāties nepieciešamos savienotājus ar 1,27 mm atstarpi no ept.

Einkäufer Hardware-Entwicklung

Izmantojot One27 savienotājus, mēs varam saglabāt jau izmantoto plašu izkārtojumu. Tādējādi mēs varam ļoti vienkārši un bez izmaiņām projektā pāriet uz ept SMT savienotājiem.

Entwicklungsingenieur Hardware-Entwicklung

Pateicoties ept leņķveida One27 savienotājslēgumu novietojumam, mums nav nepieciešama otrā kamera, lai pārliecinātos par lodēšanas kvalitāti.

Fertigungsleiter Contract Manufacturing

Pateicoties ept, tagad mēs varam iegādāties IDC savienotājslēdzi ar 1,27 mm atstarpi arī atsevišķi, t. i., bez kabeļu savienojumiem.

Leiter Einkauf Automatisierungstechnik

ept One27 SMT savienotāju lodēšanas tests mani pārliecināja par šo savienotāju optimālo apstrādājamību. Izvēles procesā es nekad agrāk nebiju uz šiem savienotājiem skatījies šādi!

Entwicklungsleiter Baugruppenfertigung

Līdz šim es vēl nebiju redzējis tiešu pierādījumu tam, cik labi savienotāji var tikt pielodēti uz plašu. One27 plašu savienotāju lodēšanas tests man atvēra acis: šeit patiešām ir redzams, cik drošs ir kontaktu lodējums uz plašu.

Einkäufer Embedded Computing

Mums bija ļoti noderīgi, ka varējām atsevišķi iegādāties IDC savienotājslēgumus ar 1,27 mm soli un tik plašu kontaktu skaita izvēli.

Entwicklungsingenieur Hardware-Entwicklung

Mēs labprāt apmeklētu jūsu skaisto vietu, taču, ņemot vērā kvalitātes apsvērumus, mums nav iemesla to darīt

Einkäufer Hardware-Entwicklung

Savienotāji ept produkti One27 - 1,27 mm SMT

+49 8861 2501 0

Saturs

Produktu meklētājs
