Mēs katru gadu ražojam vairākus miljardus augstas precizitātes štancētu kontaktu automobiļu rūpniecībai – tie tiek ražoti pilnībā un ekskluzīvi ES. Pateicoties to ārkārtīgi izturīgajām īpašībām, mūsu iespiežamie savienotāji ir ideāli piemēroti augstas drošības prasību lietojumiem, kā arī visur, kur nepieciešama maksimāla mehāniskā izturība.
Iespiešanas tehnika: darbības princips
Press-fit tehnoloģija

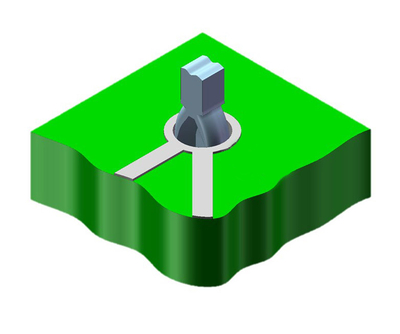

Iespiešanas tehnoloģijā elektriskais savienojums starp savienotāju un drukāto plati tiek izveidots, iespiežot savienotāja tapu (pin) caurumā drukātajā platē, kasircaurumots ar caurvadu.

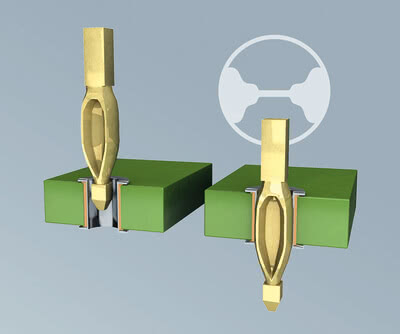

Iespiešanas tehnika balstās uz vienkāršu principu: kontakta tapas iespiešanas zonas šķērsgriezumā diagonāle ir lielāka nekā metalizētā cauruma diagonāle. Iespiešanas laikā radušos deformāciju mīkstina kontakta tapas elastīgā zona. Tādēļ drukātās plātnes apvalks tiek deformēts tikai ļoti nelielā mērā. Iespiešanas laikā starp kontakta tapu un metalizētu caurumu drukātajā platē veidojas aukstā metināšana: gāzes necaurlaidīgs, korozijizturīgs, zemas pretestības un labi elektrību vadošs mehānisks savienojums. Tas saglabā drošu kontaktu un stabilitāti pat pie ļoti lielām mehāniskām un termiskām slodzēm, piemēram, vibrācijām, liecēm un straujām temperatūras svārstībām.
Iesakām presēšanas procesa laikā veikt procesa uzraudzību: spēka-attāluma un kameru uzraudzība ļauj novērtēt savienojuma vietu.
Papildus labi pārbaudītajai presēšanas tehnoloģijai ar mūsu presēšanas zonu Tcom press®, ept piedāvā arī daudzas citas savienojumu tehnoloģijas iespējas. Vai tas būtu lodēts caurums, THR vai SMT – mums ir piemērots risinājums jebkuram pielietojumam.
Iespiešanas tehnika: vienkārša lietošana
Vadu ievietošanas tehnika
Ja tiek ievērotas specifikācijas, iespiešanas tehnika ir viegli pielietojama. Šajā procesā galveno lomu spēlē četri parametri: urbumadiametrs un metalizētā iespiešanas cauruma diametrs, vara uzmavas biezums iespiešanas caurumā, kā arī plašuvirsma.
Ja uz plašsaziņas plāksnes ir jāuzstāda gan SMD komponenti, gan iespiežamie savienotāji, ir jāievēro noteikta secība: vispirms ir jāuzstāda komponenti ar lodēšanas savienojumiem. Kad visas detaļas ir piemērotā veidā pielodētas uz plāksnes, var sākt iespiestā savienojuma montāžu. Šī secība ir svarīga: procesa secības apgriešana radītu lielu termisko slodzi uz iespiestajiem savienojumiem. Tas izraisītu iespiestās zonas vēlāku (nekontrolētu) pielodēšanu, kā rezultātā vairs nebūtu garantēta neskarta gāzes necaurlaidīga zona.
Turklāt ir jāievēro pareizais attālums no plātnes malas un jutīgām elektroniskām detaļām (piemēram, keramikas detaļām), kā arī vadu savienojumiem. Ievērojot minimālo attālumu, tiek novērsta plātnes materiāla vai elektronisko detaļu bojāšanās presēšanas zonas spēka ietekmes dēļ un plātnes slāņu iznīcināšana.
Iespiešanas tehnoloģija: priekšrocības
Izturīgākā un uzticamākā savienošanas tehnoloģija
Ilgstoša izturība
Gāzes necaurlaidīgs savienojums
Liels savienojuma stiprums
Nav lodēšanas kļūdu, plūstošo vielu atlieku vai tamlīdzīgu defektu
Nav nepieciešama
papildu tīrīšana Pārstrāde iespējama
, vienkārši izspiežot Efektīvāks un izdevīgāks montāžas process
Ideāli piemērots drukāto shēmu lakošanai / visa moduļa hermetizācijai
Mēs ražojam vairākus miljardus kontaktu gadā, tikai ES, , kas paredzēti dažādām automobiļu rūpniecības nozarēm un lietojumiem. Mūsu iespiešanas zonas ir izgatavotas no lentes ar biezumu no 0,2 līdz 1,2 mm un caurumu diametru no 0,56 līdz 2,0 mm vai pilnīgi atbilstoši jūsu vēlmēm.
Bezmaksas informatīvais materiāls par presēšanas tehnoloģijas pamatiem
Vai jūs meklējat detalizētu speciālo informāciju par ievietošanas tehnoloģijām? Lai uzzinātu sīkāku informāciju par ievietošanas tehnoloģiju pamatiem, lejupielādējiet šeit mūsu bezmaksas informatīvo materiālu.
