Ātrdarbīgi SMT plašu savienotāji lietojumiem ar ātrumu 25+ Gbit/s

Colibri® ir ekranēta divrindu SMT savienotāju sistēma ar 0,5 mm atstarpi.

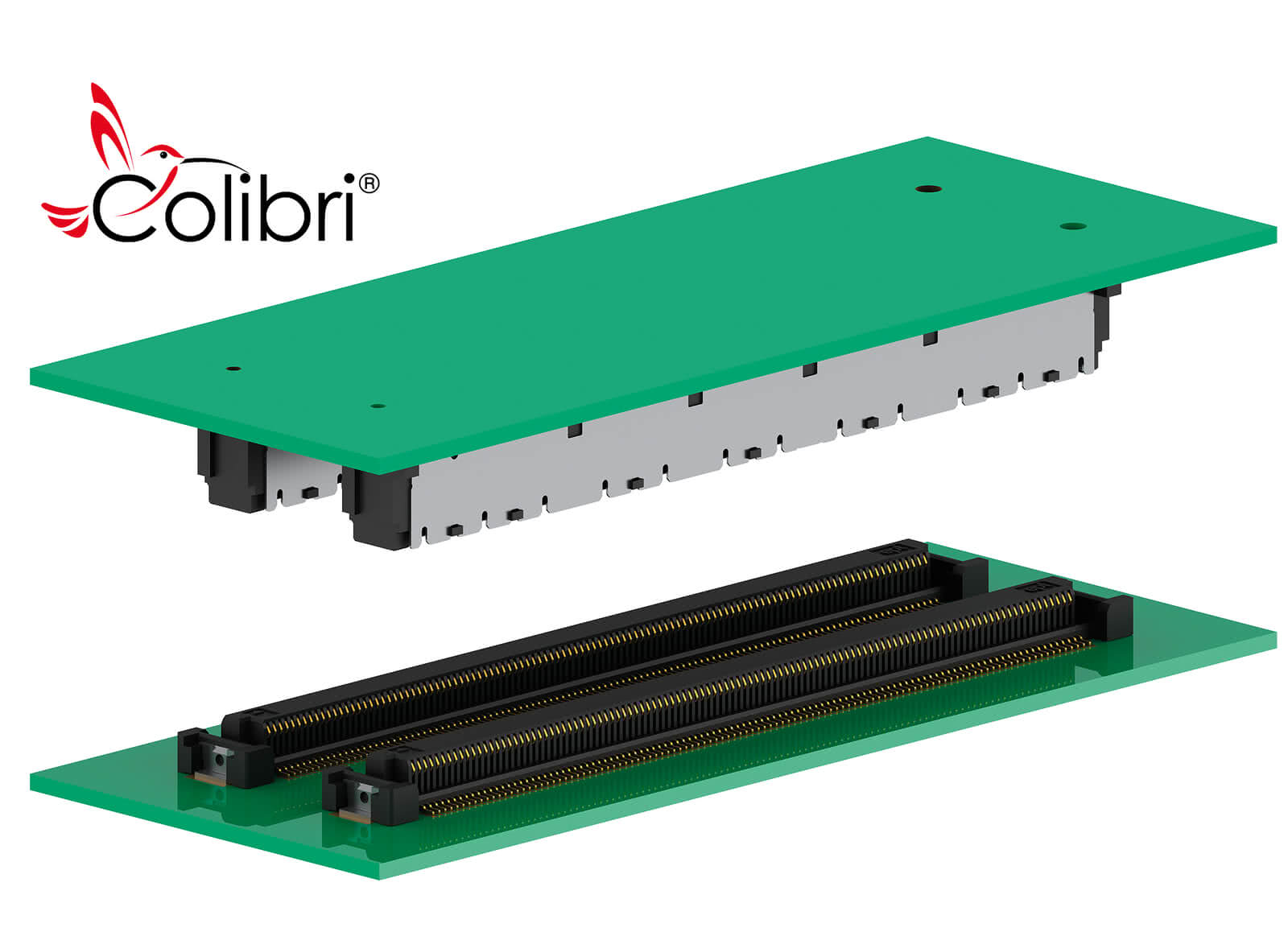

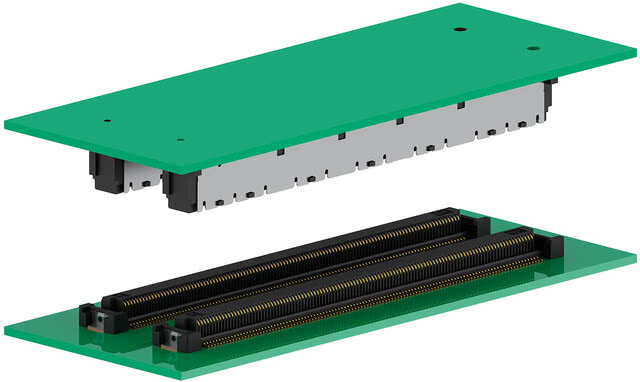

Colibri Anwendug Titelbild

Funkcijas

Atbilst PICMG COM Express®
un SFF-SIG CoreExpress® prasībām
Savietojams ar standarta savienotājiem

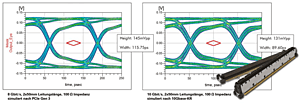

lietojumiem ar 10+, 16+ vai 25+ Gbit/s
Iebūvēta platība komponentu uzstādīšanai
Iepakots Tape & Reel iepakojumā

Pieteikumi

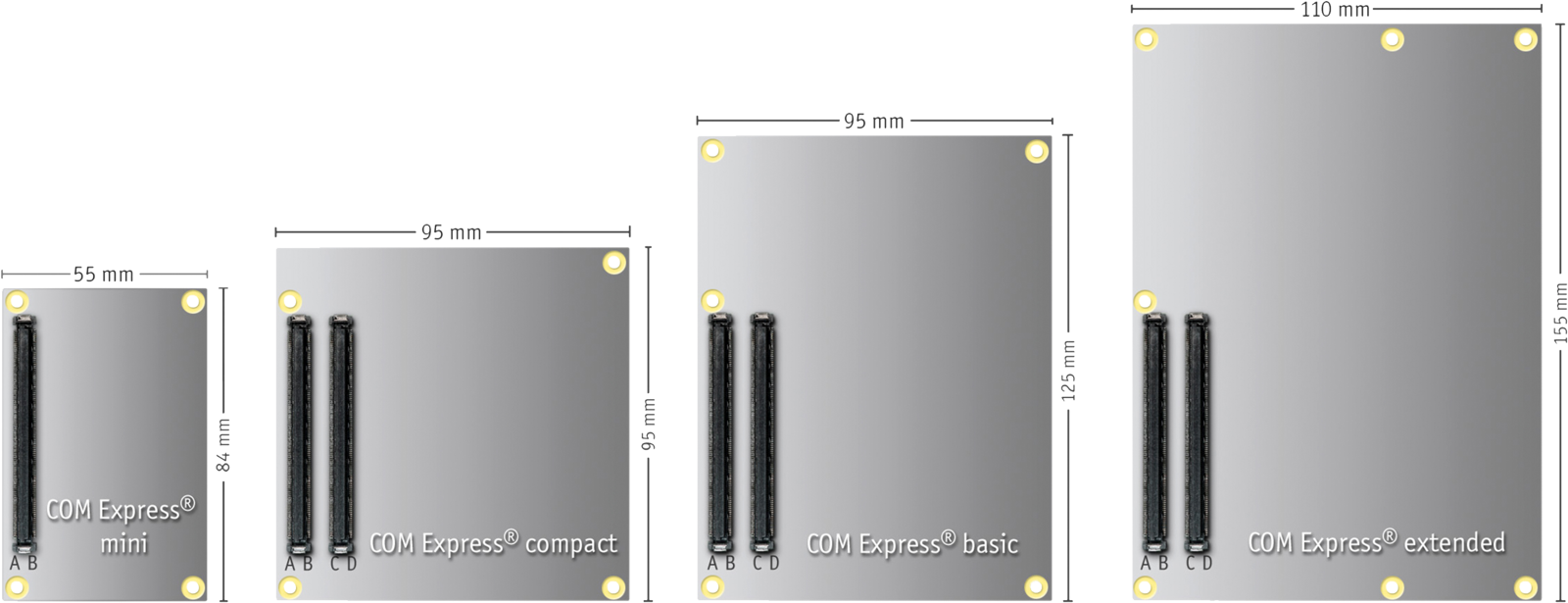

COM Express®
CoreExpress®
Mezzanin plati-pret-plati
VITA59

Colibri: pārskats

Fakti īsumā Pieteikumi Colibri produkti Video ar spilgtākajiem mirkļiem Funkcijas Elastīgi attālumi Moduļu izmēri Lietošanas jomas Izstrādātāja skatījums Biežāk uzdoto jautājumu sadaļa Atsauksmes Lejupielādes

Plug 10+

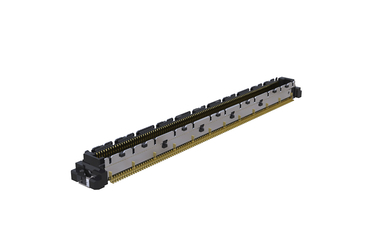

Colibri Plug 220, 5 mm Prece Nr. 401-51101-51

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

5 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 220, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 10+ Gbit/s

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 220, 5 mm Prece Nr. 401-51101-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 3.1. redakcija
Kontaktu skaits	220
Savienojuma tehnoloģija	SMT
Attālums starp PCB	5 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	maks. 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	ne vairāk kā 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 V maiņstrāva
Datu pārraide	10 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

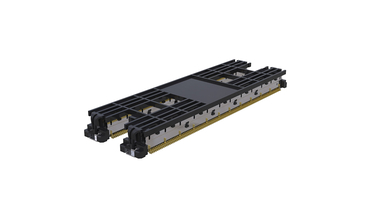

Colibri Plug 440, 5 mm Prece Nr. 401-51501-51

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

5 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 440, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 10+ Gbit/s

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 440, 5 mm Prece Nr. 401-51501-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 3.1. redakcija
Kontaktu skaits	440
Savienojuma tehnoloģija	SMT
Attālums starp PCB	5 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	maks. 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	ne vairāk kā 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 V maiņstrāva
Datu pārraide	10 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

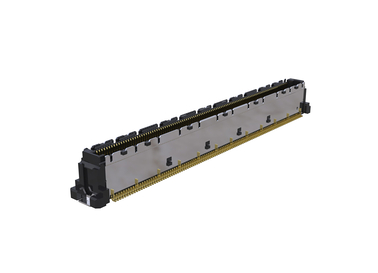

Colibri Plug 220, 8 mm Prece Nr. 401-55101-51

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

8 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 220, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 10+ Gbit/s

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 220, 8 mm Prece Nr. 401-55101-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 3.1. redakcija
Kontaktu skaits	220
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	125
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	maks. 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	ne vairāk kā 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 V maiņstrāva
Datu pārraide	10 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

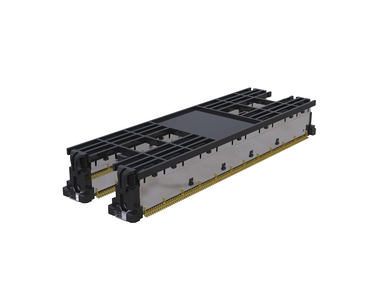

Colibri Plug 440, 8 mm Prece Nr. 401-55501-51

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

8 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 440, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 10+ Gbit/s

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 440, 8 mm Prece Nr. 401-55501-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 3.1. redakcija
Kontaktu skaits	440
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	125
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	maks. 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	ne vairāk kā 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 V maiņstrāva
Datu pārraide	10 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

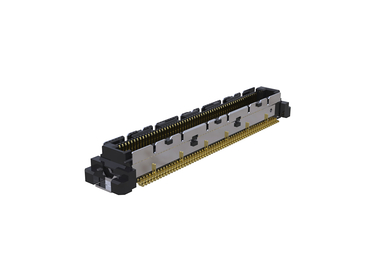

Colibri Plug 120, 5 mm Prece Nr. 401-51401-51

Colibri Plug 5mm 120pol 401 51403 51 2220x1560

5 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits: 120, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 10+ Gbit/s

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 120, 5 mm Prece Nr. 401-51401-51 - Tehniskie dati

Pamati

Kontaktu skaits	120
Savienojuma tehnoloģija	SMT
Attālums starp PCB	5 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	maks. 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	ne vairāk kā 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 V maiņstrāva
Datu pārraide	10 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

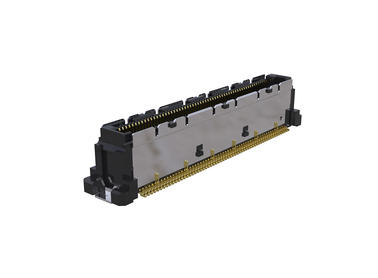

Colibri Plug 120, 8 mm Prece Nr. 401-55401-51

Colibri Plug 8mm 120pol 401 55403 51 2120x1560

8 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits: 120, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 10+ Gbit/s

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 120, 8 mm Prece Nr. 401-55401-51 - Tehniskie dati

Pamati

Kontaktu skaits	120
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	125
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	maks. 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	ne vairāk kā 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 V maiņstrāva
Datu pārraide	10 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

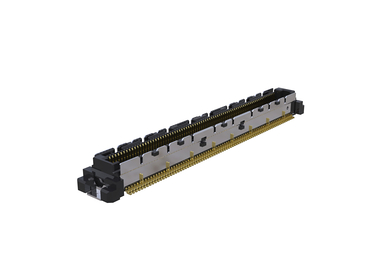

Colibri Plug 160, 5 mm Prece Nr. 401-51301-51

Colibri Plug 5mm 160pol 401 51303 51 2190x1560

5 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 160, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 10+ Gbit/s

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 160, 5 mm Prece Nr. 401-51301-51 - Tehniskie dati

Pamati

Kontaktu skaits	160
Savienojuma tehnoloģija	SMT
Attālums starp PCB	5 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	maks. 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	ne vairāk kā 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 V maiņstrāva
Datu pārraide	10 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

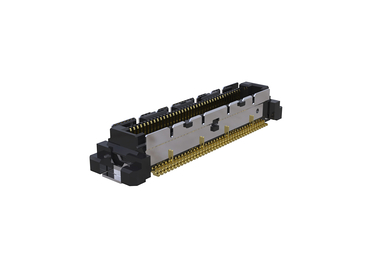

Colibri Plug 80, 5 mm Prece Nr. 401-51601-51

Colibri Plug 5mm 80pol 401 51603 51 2210x1560

5 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 80, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 10+ Gbit/s

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 80, 5 mm Prece Nr. 401-51601-51 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Attālums starp PCB	5 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	maks. 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	ne vairāk kā 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 V maiņstrāva
Datu pārraide	10 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

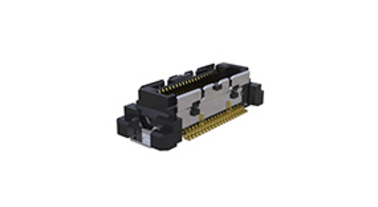

Colibri Plug 40, 5 mm Prece Nr. 401-51701-51

Colibri Plug 5mm 40pol 401 51703 51 285x156

5 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits: 40, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 10+ Gbit/s

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 40, 5 mm Prece Nr. 401-51701-51 - Tehniskie dati

Pamati

Kontaktu skaits	40
Savienojuma tehnoloģija	SMT
Attālums starp PCB	5 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	maks. 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	ne vairāk kā 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 V maiņstrāva
Datu pārraide	10 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

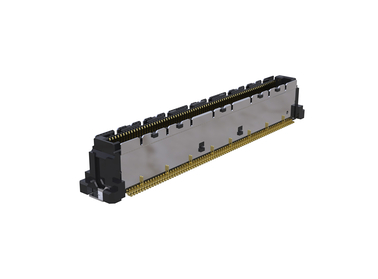

Colibri Plug 160, 8 mm Prece Nr. 401-55301-51

Colibri Plug 8mm 160pol 401 55303 51 2110x1560

8 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 160, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 10+ Gbit/s

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 160, 8 mm Prece Nr. 401-55301-51 - Tehniskie dati

Pamati

Kontaktu skaits	160
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	125
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	maks. 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	ne vairāk kā 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 V maiņstrāva
Datu pārraide	10 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

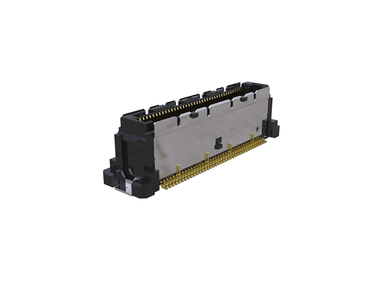

Colibri Plug 80, 8 mm Prece Nr. 401-55601-51

Colibri Plug 8mm 80pol 401 55603 51 2080x1560

8 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 80, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 10+ Gbit/s

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 80, 8 mm Prece Nr. 401-55601-51 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	125
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	maks. 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	ne vairāk kā 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 V maiņstrāva
Datu pārraide	10 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

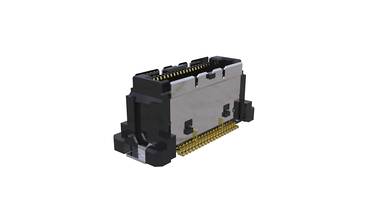

Colibri Plug 40, 8 mm Prece Nr. 401-55701-51

Colibri Plug 8mm 40pol 401 55703 51 2670x1560

8 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits: 40, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 10+ Gbit/s

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 40, 8 mm Prece Nr. 401-55701-51 - Tehniskie dati

Pamati

Kontaktu skaits	40
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	125
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	maks. 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	ne vairāk kā 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 V maiņstrāva
Datu pārraide	10 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

16+ spraudnis

Colibri Plug 16+ 220, 5 mm Prece Nr. 401-51103-51

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

5 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 220, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 16+ Gbit/s PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 16+ 220, 5 mm Prece Nr. 401-51103-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.1
Kontaktu skaits	220
Savienojuma tehnoloģija	SMT
Attālums starp PCB	5 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	16 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

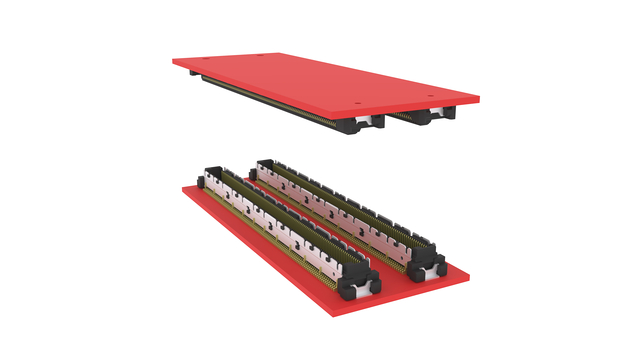

Colibri Plug 16+ 440, 5 mm Prece Nr. 401-51503-51

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

5 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 440, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 16+ Gbit/s PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 16+ 440, 5 mm Prece Nr. 401-51503-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.1
Kontaktu skaits	440
Savienojuma tehnoloģija	SMT
Attālums starp PCB	5 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	16 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Colibri Plug 16+ 220, 8 mm Prece Nr. 401-55103-51

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

8 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 220, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 16+ Gbit/s PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 16+ 220, 8 mm Prece Nr. 401-55103-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.1
Kontaktu skaits	220
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	125
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	16 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Colibri Plug 16+ 440, 8 mm Prece Nr. 401-55503-51

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

8 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 440, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 16+ Gbit/s PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 16+ 440, 8 mm Prece Nr. 401-55503-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.1
Kontaktu skaits	440
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	125
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	16 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Colibri Plug 16+ 160, 5 mm Prece Nr. 401-51303-51

Colibri Plug 5mm 160pol 401 51303 51 2190x1560

5 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 160, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 16+ Gbit/s PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 16+ 160, 5 mm Prece Nr. 401-51303-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.0
Kontaktu skaits	160
Savienojuma tehnoloģija	SMT
Attālums starp PCB	5 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	16 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Colibri Plug 16+ 120, 5 mm Prece Nr. 401-51403-51

Colibri Plug 5mm 120pol 401 51403 51 2220x1560

5 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits: 120, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 16+ Gbit/s PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 16+ 120, 5 mm Prece Nr. 401-51403-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.0
Kontaktu skaits	120
Savienojuma tehnoloģija	SMT
Attālums starp PCB	5 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	16 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Colibri Plug 16+ 80, 5 mm Prece Nr. 401-51603-51

Colibri Plug 5mm 80pol 401 51603 51 2210x1560

5 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 80, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 16+ Gbit/s PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 16+ 80, 5 mm Prece Nr. 401-51603-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.0
Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Attālums starp PCB	5 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	16 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Colibri Plug 16+ 40, 5 mm Prece Nr. 401-51703-51

Colibri Plug 5mm 40pol 401 51703 51 285x156

5 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits: 40, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 16+ Gbit/s PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 16+ 40, 5 mm Prece Nr. 401-51703-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.0
Kontaktu skaits	40
Savienojuma tehnoloģija	SMT
Attālums starp PCB	5 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	16 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Colibri Plug 16+ 160, 8 mm Prece Nr. 401-55303-51

Colibri Plug 8mm 160pol 401 55303 51 2110x1560

8 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 160, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 16+ Gbit/s PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 16+ 160, 8 mm Prece Nr. 401-55303-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.0
Kontaktu skaits	160
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	125
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	16 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Colibri Plug 16+ 120, 8 mm Prece Nr. 401-55403-51

Colibri Plug 8mm 120pol 401 55403 51 2120x1560

8 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits: 120, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 16+ Gbit/s PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 16+ 120, 8 mm Prece Nr. 401-55403-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.0
Kontaktu skaits	120
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	125
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	16 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Colibri Plug 16+ 80, 8 mm Prece Nr. 401-55603-51

Colibri Plug 8mm 80pol 401 55603 51 2080x1560

8 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 80, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 16+ Gbit/s PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 16+ 80, 8 mm Prece Nr. 401-55603-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.0
Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	125
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	16 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Colibri Plug 16+ 40, 8 mm Prece Nr. 401-55703-51

Colibri Plug 8mm 40pol 401 55703 51 2670x1560

8 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits: 40, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 16+ Gbit/s PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 16+ 40, 8 mm Prece Nr. 401-55703-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.0
Kontaktu skaits	40
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	125
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	16 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Plug 25+

Colibri Plug 25+ 220, 5 mm Prece Nr. 401-51104-51

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

5 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 220, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 25+ Gbit/s PCIe Gen4, 25 Gbit Ethernet un USB4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 25+ 220, 5 mm Prece Nr. 401-51104-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.1
Kontaktu skaits	220
Savienojuma tehnoloģija	SMT
Attālums starp PCB	5 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	25 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Colibri Plug 25+ 440, 5 mm Prece Nr. 401-51504-51

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

5 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 440, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 25+ Gbit/s PCIe Gen4, 25 Gbit Ethernet un USB4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 25+ 440, 5 mm Prece Nr. 401-51504-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.1
Kontaktu skaits	440
Savienojuma tehnoloģija	SMT
Attālums starp PCB	5 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	25 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Colibri Plug 25+ 220, 8 mm Prece Nr. 401-55104-51

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

8 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 220, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 25+ Gbit/s PCIe Gen4, 25 Gbit Ethernet un USB4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 25+ 220, 8 mm Prece Nr. 401-55104-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.1
Kontaktu skaits	220
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	25 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Colibri Plug 25+ 440, 8 mm Prece Nr. 401-55504-51

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

8 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 440, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums 25+ Gbit/s PCIe Gen4, 25 Gbit Ethernet un USB4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

Colibri Plug 25+ 440, 8 mm Prece Nr. 401-55504-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.1
Kontaktu skaits	440
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	25 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Rozete

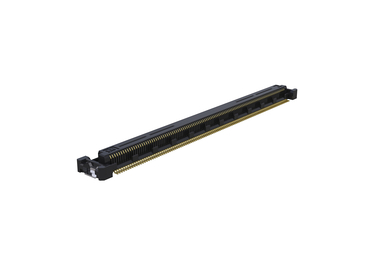

„Kolibri“ rozete 220 Prece Nr. 402-51101-51

Colibri Receptacle 220pol 402 51101 51 2290x1560

visiem plašu atstatumiem, Skaits 220, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums līdz 25+ Gbit/s, PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

„Kolibri“ rozete 220 Prece Nr. 402-51101-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.1
Kontaktu skaits	220
Savienojuma tehnoloģija	SMT
Attālums starp PCB	Pieci milimetri un astoņi milimetri
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,2 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	līdz pat 25+ Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

„Kolibri“ savākšanas tvertne 440 Prece Nr. 402-51501-51

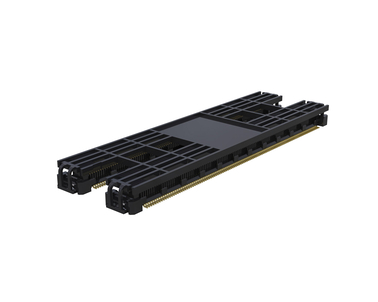

Colibri Receptacle 440pol 402 51501 51 1950x1560

visiem plašu atstatumiem, Skaits 440, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums līdz 25+ Gbit/s, PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

„Kolibri“ savākšanas tvertne 440 Prece Nr. 402-51501-51 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.1
Kontaktu skaits	440
Savienojuma tehnoloģija	SMT
Attālums starp PCB	Pieci milimetri un astoņi milimetri
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,2 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	līdz pat 25+ Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

„Kolibri“ rozete 120 Prece Nr. 402-51401-51

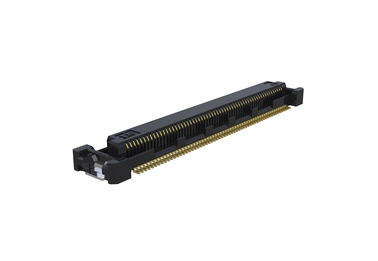

Colibri Receptacle 120pol 402 51401 51 2260x1560

visiem plašu atstatumiem, Skaits: 120, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums līdz 25+ Gbit/s, PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

„Kolibri“ rozete 120 Prece Nr. 402-51401-51 - Tehniskie dati

Pamati

Kontaktu skaits	120
Savienojuma tehnoloģija	SMT
Attālums starp PCB	Pieci milimetri un astoņi milimetri
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,2 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	līdz pat 25+ Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

„Kolibri“ rozete 160 Prece Nr. 402-51301-51

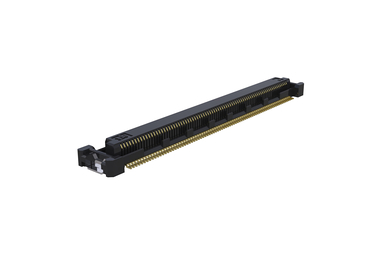

Colibri Receptacle 160pol 402 51301 51 2330x1560

visiem plašu atstatumiem, Skaits 160, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums līdz 25+ Gbit/s, PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

„Kolibri“ rozete 160 Prece Nr. 402-51301-51 - Tehniskie dati

Pamati

Kontaktu skaits	160
Savienojuma tehnoloģija	SMT
Attālums starp PCB	Pieci milimetri un astoņi milimetri
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,2 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	līdz pat 25+ Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

„Kolibri“ savākšanas tvertne 80 Prece Nr. 402-51601-51

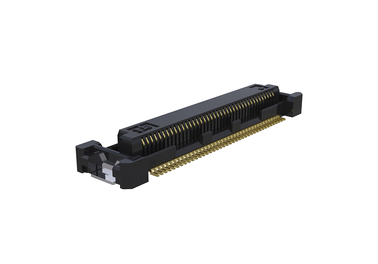

Colibri Receptacle 80pol 402 51601 51 2230x1560

visiem plašu atstatumiem, Skaits 80, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums līdz 25+ Gbit/s, PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

„Kolibri“ savākšanas tvertne 80 Prece Nr. 402-51601-51 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Attālums starp PCB	Pieci milimetri un astoņi milimetri
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,2 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	līdz pat 25+ Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

„Kolibri“ savākšanas tvertne 40 Prece Nr. 402-51701-51

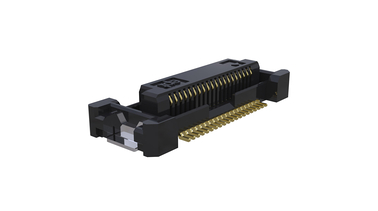

Colibri Receptacle 40pol 402 51701 51 2790x1560

visiem plašu atstatumiem, Skaits: 40, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums līdz 25+ Gbit/s, PCIe Gen4

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

„Kolibri“ savākšanas tvertne 40 Prece Nr. 402-51701-51 - Tehniskie dati

Pamati

Kontaktu skaits	40
Savienojuma tehnoloģija	SMT
Attālums starp PCB	Pieci milimetri un astoņi milimetri
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au virs Ni
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Kalpošanas laiks	30 pieslēgšanās cikli
Koplanaritāte	maks. 0,1 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,2 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	līdz pat 25+ Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Plug Heavy Au

Colibri Heavy Au Plug 10+ 220, 5 mm Prece Nr. 401-51101-52

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

5 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 220 ar 0,5 mm soli, SMT savienojumu tehnika, Datu pārraides ātrums 10+ Gbit/s, 0,76 µm Au

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Colibri Heavy Au Plug 10+ 220, 5 mm Prece Nr. 401-51101-52 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.1
Kontaktu skaits	220
Savienojuma tehnoloģija	SMT
Attālums starp PCB	5 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	0,76 µm zelta pārklājums uz niķeļa
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	10 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Colibri Heavy Au Plug 10+ 440, 5 mm Prece Nr. 401-51501-52

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

5 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 440 ar 0,5 mm soli, SMT savienojumu tehnika, Datu pārraides ātrums 10+ Gbit/s, 0,76 µm Au

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Colibri Heavy Au Plug 10+ 440, 5 mm Prece Nr. 401-51501-52 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.1
Kontaktu skaits	440
Savienojuma tehnoloģija	SMT
Attālums starp PCB	5 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	0,76 µm zelta pārklājums uz niķeļa
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	10 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Colibri Heavy Au Plug 10+ 220, 8 mm Prece Nr. 401-55101-52

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

8 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 220 ar 0,5 mm soli, SMT savienojumu tehnika, Datu pārraides ātrums 10+ Gbit/s, 0,76 µm Au

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Colibri Heavy Au Plug 10+ 220, 8 mm Prece Nr. 401-55101-52 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.1
Kontaktu skaits	220
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	125
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	0,76 µm zelta pārklājums uz niķeļa
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	10 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Colibri Heavy Au Plug 10+ 440, 8 mm Prece Nr. 401-55501-52

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

8 mm attālumam starp platēm, Pārklāšanās drošība līdz +0,6 mm, Skaits 440 ar 0,5 mm soli, SMT savienojumu tehnika, Datu pārraides ātrums 10+ Gbit/s, 0,76 µm Au

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Colibri Heavy Au Plug 10+ 440, 8 mm Prece Nr. 401-55501-52 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.1
Kontaktu skaits	440
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8 mm
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	125
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	0,76 µm zelta pārklājums uz niķeļa
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Koplanaritāte	maks. 0,1 mm
Drošības prasību pārsniegšana	0,6 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,15 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	10 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Smagais Au savienotājs

Colibri smagais Au savienotājs 220 Prece Nr. 402-51101-52

Colibri Receptacle 220pol 402 51101 51 2290x1560

visiem plašu atstatumiem, Skaits 220, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums līdz 25+ Gbit/s — „
“ PCIe Gen4, 0,76 µm Au

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Colibri smagais Au savienotājs 220 Prece Nr. 402-51101-52 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.1
Kontaktu skaits	220
Savienojuma tehnoloģija	SMT
Attālums starp PCB	Pieci milimetri un astoņi milimetri
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	0,76 µm zelta pārklājums uz niķeļa
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Koplanaritāte	maks. 0,1 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,2 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	līdz 25 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Colibri smagais zelta trauks 440 Prece Nr. 402-51501-52

Colibri Receptacle 440pol 402 51501 51 1950x1560

visiem plašu atstatumiem, Skaits 440, SMT savienojumu tehnika, Rasters 0,5 mm, Datu pārraides ātrums līdz 25+ Gbit/s PCIe Gen4, 0,76 µm Au

Paralēli

SMT

Augsts blīvums

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Colibri smagais zelta trauks 440 Prece Nr. 402-51501-52 - Tehniskie dati

Pamati

Specifikācija	PICMG^® COM.0 Rev. 3.1
Kontaktu skaits	440
Savienojuma tehnoloģija	SMT
Attālums starp PCB	Pieci milimetri un astoņi milimetri
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	0,76 µm zelta pārklājums uz niķeļa
Savienojuma zona	Ātrs pārskats par Ni

Mehāniskais

Režģa dimensija	0,5 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,1 N
Koplanaritāte	maks. 0,1 mm
Centra nobīde X virzienā	± 0,4 mm
Centra nobīde Y virzienā	± 0,19 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,1 mm (8 mm augstums) / ± 0,115 mm (5 mm augstums)
Leņķa nobīde X virzienā	± 2°

Elektriskais

Darbības strāva	maks. 0,5 A
Darba spriegums	50 V maiņstrāvas
Kontaktu pretestība	maks. 75 mΩ
Gaisa un slīpēšanas attālums	≥ 0,2 mm
Izolācijas pretestība	> 100 MΩ
Testa spriegums	200 volti maiņstrāvas
Datu pārraide	līdz 25 Gbit/s

Apstrāde

Lodēšanas temperatūra	260 °C saskaņā ar J-STD-020
MSL	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Cits stabu skaits? Cits statņu augstums? Alternatīvi kontaktu pārklājumi? Individuāli pielāgoti varianti? Atpalikušie kontakti?

Pieprasīt pielāgotus savienotājus

" Jums nav īstais? Pieprasiet pielāgotu savienotāju tagad!

Username:

Paldies! Mēs izskatīsim Jūsu pieprasījumu un sazināsimies ar Jums.

Ja rodas jautājumi, mēs esam Jūsu rīcībā jebkurā laikā pa e-pastu vai tālruni.

Nav atrasts piemērots produkts – pieprasiet produktu tagad:

Lauki, kas atzīmēti ar *, ir obligāti aizpildāmi.

Uzņēmums *

Sveiciens

Vārds *

Nosaukums *

Ielas *

POSTCODE *

Atrašanās vieta *

Valsts *

e-pasts *

Tālrunis *

Produkta prasības *

Mūsu privātuma politiku varat apskatīt šeit.

Colibri HighSpeed SMT savienotāju galvenās priekšrocības

Kādas ir populāro ept Colibri HighSpeed savienotāju priekšrocības? Kādus attālumus starp platēm ar tām var nodrošināt? Vai ir pieejami savienotāji ar dažādu kontaktu skaitu? Cik liela datu pārraides ātruma (Gbit/s) ir iespējams sasniegt? Mūsu

animācijas filmā atradīsiet atbildes uz šiem jautājumiem un vēl daudz ko citu.
Apskatiet to jau tagad! (vai YouTube)!

PICMG savienotāju īpašības

Colibri Anwendung 440 2021 03 03 16 03 38

Colibri® ir ekranēta, divrindu SMT savienotāju sistēma ar 0,5 mm atstarpi. Tā atbilst visām PICMG COM Express®, SFF-SIG CoreExpress® un nano-ETXexpress savienotāju specifikāciju prasībām. Colibri® produkti ir saderīgi ar tirgū pieejamajiem standarta savienotājiem un ir rūpīgi pārbaudīti.

Colibri Receptacle — Savienotājs (mātīte)
COM moduļu
informācijas pārskats

Zona detaļu uzlikšanai

196 signāla un 24 zemējuma kontakti

0,5 mm solis

Colibri Receptacle

Colibri Plug — Spraudnis (vīriešu savienotājs)
Pārskats par nesējplatnes
detaļām

Colibri Feature Pick N Place 180x180 — pēc izvēles: uzlikšanas vāciņš

Colibri Feature Guide Post 180x180 — Norāžu stabi

Aizsargājošais vairogs

SMT montāža

Colibri Feature Pick N Place 180x180

Colibri Feature Guide Post 180x180

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Mēs izgatavojam precīzi pielāgotus, individuālus savienotājus jūsu vajadzībām.

cits kontaktu skaits
citi savienojumu augstumi
alternatīvi kontaktu pārklājumi

Pieprasiet individuālu savienotāju jau tagad

COM Express standarts savienotājiem

COM Express® savienotāju specifikāciju izstrādāja PICMG organizācija datoru moduļiem (COM). Tajā, cita starpā, ir noteikts, kādiem jābūt moduļa izmēriem un kur jāatrodas stiprinājuma caurumiem un kontaktu izvietojumam attiecībā pret nesējplati.
COM Express® moduļi integrē tāda sākamspējīga datora pamatfunkcijas kā procesors, grafiskais procesors, operatīvā atmiņa un standarta interfeisi. COM
moduļa pieslēgšana nesējplatē samazina izstrādes laiku un izmaksas. Turklāt produktu dzīves ciklu var ne tikai pagarināt, bet arī uzlabot, pieslēdzot nesējplatē jaunākus COM Express® moduļus ar augstāku veiktspēju.

COM Express® moduļu izmēri savienotājiem saskaņā ar PICMG

COMExpress boards frei

Colibri HighSpeed savienotāju tipiskās pielietojuma jomas

Rūpnieciskā automatizācija
Kiosku un POS sistēmas
Medicīnas tehnika
Mērīšanas tehnika
Spēļu nozare
Transporta nozare
Serveri

PICMG Colibri savienotāji COM Express

Florian Guglhoer Produktmanager 6400x4660px

"Mēs atkārtoti dzirdējām no aparatūras izstrādātājiem, ka prasības pret ātrdarbīgiem savienotājiem ir pieaugušas un tādēļ viņiem ir nepieciešami SMT savienotāji, kas spēj nodrošināt ātrumu virs 8 Gbit/s. Jau ilgu laiku mūsu Colibri SMT savienotāju 10 Gbit/s versija pārliecināja ar savu izcilo signāla integritāti. Ar Colibri 16+ un 25+ Gbit/s versijām mēs nodrošinām traucējumiem brīvu datu pārraidi USB 3.1 Gen2 un PCI Express 4.0 signāliem.
Mūsu Colibri SMT savienotājiem COM Express lietojumiem ir optimizēts kontaktu dizains, kas ļauj viegli realizēt lietojumus ar ātrdarbīgiem savienotājiem ar ātrumu 10, 16 vai 25+ Gbit/s un vairāk. Mūsu simulācijas liecina par izcilu signāla integritāti – pat pie augstiem datu pārraides ātrumiem. Es esmu pilnīgi pārliecināts par mūsu Colibri COM Express savienotāju ātrdarbības spējām. Jums vajadzētu pašiem apskatīt šīs funkcijas un pasūtīt vismaz vienu paraugu!
Lai simulētu savus dizainus, jūs varat pie mums pieprasīt arī S-parametrus."
Florian Guglhör, ept produktu vadītājs

FAQ: Jautājumi un atbildes par Colibri SMT savienotājiem

Kādiem datu pārraides ātrumiem ir piemēroti Colibri SMT savienotāji?Kādās ātrdarbīgās lietojumprogrammās tiek izmantoti Colibri savienotāji?Kur jau tiek veiksmīgi izmantoti Colibri savienotāji saskaņā ar PICMG standartu?Vai Colibri High Speed savienotāju montāžai ir nepieciešams montāžas palīgrīks?Vai PICMG Colibri savienotāji tiek piegādāti arī „Tape & Reel“ iepakojumā?Vai „Colibri“ COM Express savienotāji ir UL sertificētas detaļas?Vai ept plašu savienotāji atbilst RoHS prasībām?

Kādiem datu pārraides ātrumiem ir piemēroti Colibri SMT savienotāji?

Simulācijas ar COM Express® savienotāj sistēmu Colibri® pie 8 vai 10 Gbit/s liecina par izcilu signāla integritāti. Pateicoties kontaktu konstrukcijas tālākai attīstībai un uzlabojumiem, Colibri savienotāju ātrdarbības iespējas ir paplašinātas līdz 25+ Gbit/s. Tādējādi COM Express savienotāju sistēma ir pirmā izvēle jūsu lietojumiem ar augstiem datu pārraides ātrumiem – 25 Gbit/s un vairāk.

mask output eye

Kādās ātrdarbīgās lietojumprogrammās tiek izmantoti Colibri savienotāji?

Colibri ātrdarbīgie savienotāji ir ideāli piemēroti lieliem datu pārraides ātrumiem un tādējādi jebkāda veida ātrdarbīgām lietojumprogrammām. Starp tām ir, piemēram, COM Express un Mezzanine plati-plati sistēmas ar datu pārraides ātrumiem, kas atbilst 10 Gigabit Ethernet un PCI Express Gen3 standartiem.

Kur jau tiek veiksmīgi izmantoti Colibri savienotāji saskaņā ar PICMG standartu?

Starp citu, Colibri COM Express savienotājus jau izmanto rūpnieciskajā automatizācijā, kiosku un POS sistēmās, medicīnas tehnoloģijās, mērīšanas tehnoloģijās, spēļu nozarē, transporta jomā, kā arī ēku inženierijā.

Vai Colibri High Speed savienotāju montāžai ir nepieciešams montāžas palīgrīks?

Colibri-Receptacle konstrukcija nodrošina pietiekamu uzsūkšanas virsmu uzsūkšanas pipetei, tāpēc nav nepieciešams papildu uzpildes palīglīdzeklis.
Arī Colibri-Plug var droši uzpildīt ar šauru uzsūkšanas pipeti bez papildu uzpildes palīglīdzekļa.

Vai PICMG Colibri savienotāji tiek piegādāti arī „Tape & Reel“ iepakojumā?

Jā, Colibri SMT savienotāji parasti tiek piegādāti „Tape and Reel“ iepakojumā, kas ļauj tos pilnībā automatizēti apstrādāt, izmantojot „Pick-and-Place“ sistēmu. Pēc pieprasījuma piegāde ir iespējama arī „Tray“ iepakojumā.

Vai „Colibri“ COM Express savienotāji ir UL sertificētas detaļas?

Jā, ept ražotie Colibri savienotāji ir UL sertificētas detaļas ASV un Kanādā.

Vai ept plašu savienotāji atbilst RoHS prasībām?

RoHS (Restriction of the use of certain Hazardous Substances) ir direktīva par noteiktu bīstamu vielu izmantošanas ierobežošanu elektriskajās un elektroniskajās ierīcēs.
Mēs apstiprinām, ka ept ražotie Colibri savienotāji atbilst RoHS direktīvai 2011/65/ES. Sīkāku informāciju varat atrast sadaļā „RoHS & REACH“.

Atsauksmes

Mēs respektējam mūsu klientu vēlmi pēc konfidencialitātes, tāpēc turpmākajā tekstā neminēsim avotus.
Tomēr mēs pilnībā garantējam šo apgalvojumu patiesumu.

Lietojot ierīces ar ļoti augstu datu pārraides ātrumu, Colibri 10 Gbit/s reizēm sasniedza savas robežas: taču ar jauno Plug 16+ USB 3.1 Gen2 signālu pārraide tagad notiek bez problēmām.

Entwicklungsingenieur Embedded Computing Technologie

Mums bija izšķiroši svarīgi, ka ept COM Express savienotāji uzrāda labākos rādītājus acu diagrammās (svārstības, acu augstums un acu platums).

Entwicklungsingenieur Embedded Computing Technologie

Izmantojot Colibri savienotāju „Tape&Reel“ iepakojumu, mums izdevās palielināt autonomo darbības laiku montāžas automatizācijas iekārtā un tādējādi samazināt ražošanas izmaksas.

Fertigungsplaner COM Express-Baseboard-Fertigung

Mūsu 10 Gbit/s lietojumam esam apstiprinājuši tikai Colibri savienotājus.

Entwicklungsingenieur COM Express-Modul-Entwicklung

Tikai kopš sākām izmantot Colibri High Speed savienotājus, mums vairs nav nekādu problēmu ar mitruma uzkrāšanos reflow lodēšanas procesā.

Fertigungsleiter COM Express-Baseboard-Fertigung

Pateicoties Colibri SMT plašu savienotāju „Tape-and-Reel“ iepakojumam, mūsu ražošanas procesa produktivitāte ir ievērojami palielinājusies.

Produktionsleiter COM Express-Modul-Fertigung

ept sniegtā atbalsta pakalpojumi, ieviešot Colibri savienotājus mūsu ražošanā, bija nevainojami. Mēs jutāmies labi aprūpēti.

Leiter Qualitätswesen Embedded Computing

Uzņēmumā ept ir nodrošināta Colibri savienotāju pieejamība. Mums tas bija ārkārtīgi svarīgi.

Fertigungsplaner COM Express-Modul-Fertigung

Lejupielādes

ept produktu brošūra Colibri

Colibri uzstādīšanas instrukcija Colibri

Colibri SI ziņojums

Savienotāji ept produkti Colibri – 0,5 mm SMT

+49 8861 2501 0

Saturs

Produktu meklētājs
