Float27: pārskats

Fakti īsumā Priekšrocības Float 27 produkti Galvenie notikumi Tehniskās īpatnības Izstrādātāja skatījums BIEŽĀK UZDOTIE JAUTĀJUMI

Float27 – mūsu risinājums peldošo platformu jomā

ept Float27 savienotāji paplašina ept labi pārbaudīto un uzticamo One27 produktu saimi „Floating” jomā. Pateicoties „Floating” funkcijai, savienošanas procesa laikā, kā arī savienotā stāvoklī var izlīdzināt pielaides ± 0,8 mm apmērā.

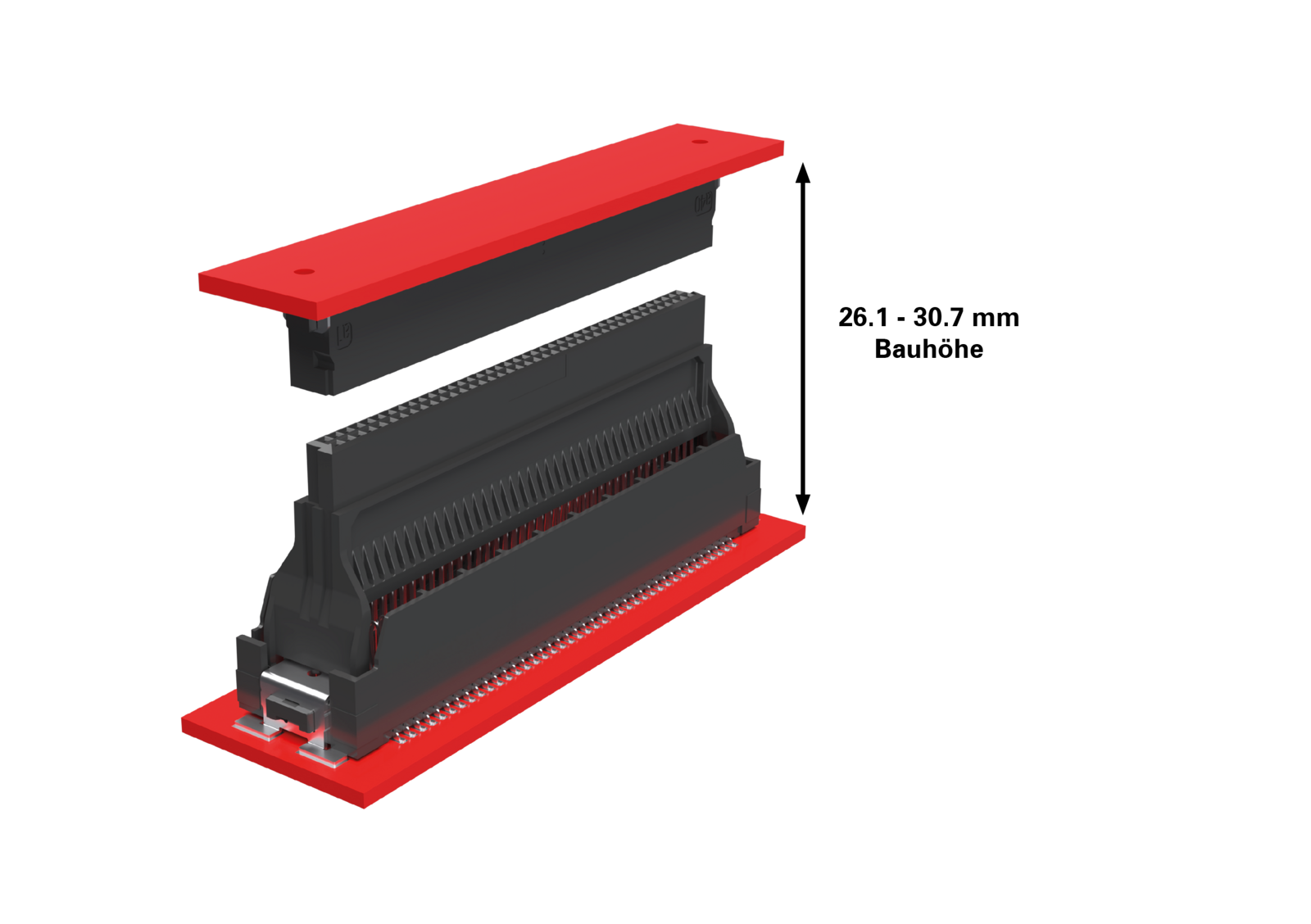

Float27 2026 Steckeransicht mit Gegenstecker DE

Galvenās funkcijas

1,27 mm solis,
26,1 mm līdz 30,7 mm attālums starp
platēm, ± 0,8 mm pielaide X un Y
virzienā, līdz 2,4 mm kontaktu pārklāšanās Z virzienā

Priekšrocības

Augsta izturība pret vibrācijām un triecieniem
Slodzes samazināšana savienojuma zonā un lodēšanas vietā
Nelielas pārvietošanas spēkas

Float27: pārskats

Fakti īsumā Priekšrocības Float 27 produkti Galvenie notikumi Tehniskās īpatnības Izstrādātāja skatījums BIEŽĀK UZDOTIE JAUTĀJUMI

Taisna slēgtu savienojumu sloksne

Float27 savienotājsloksne x²high-profile Prece Nr. 424-56080-51

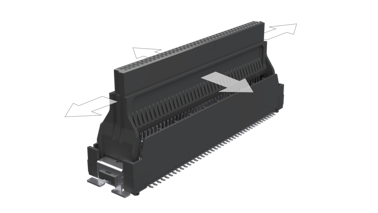

Float27 2026 ohne LP mit Pfeile 01

Skaits 80, Augstums bez savienojuma: 24,35 mm, var kombinēt ar plašu atstarpi 26,1–30,7 mm, SMT savienojumu tehnika, Rasters 1,27 mm, 1. līmenis

Paralēli

Taisnā leņķī

Pludiņš

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

Float27 savienotājsloksne x²high-profile Prece Nr. 424-56080-51 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Attālums starp PCB	26,1–30,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm

Elektriskais

Darbības strāva IEC 60512-5-2	1,8 A pie 20 °C (2 no 80 kontaktiem) 1,4 A pie 20 °C (4 no 80 kontaktiem) 0,9 A pie 20 °C (80 no 80 kontaktiem)
Testa spriegums IEC 60512-4-1	500 V līdzstrāvas
Kontaktu pretestība IEC 60512-2-1	≤ 95 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,45 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	Izvēle un novietošana

Apstiprinājumi / atbilstība

UL fails	Īstenošanas procesā
Vide	Atbilst RoHS direktīvai

Taisna kontaktligzda

One27 zemas profila kontaktligzda Prece Nr. 413-52080-51

ept One27 Messerleiste gerade Low 403 52080 51

var kombinēt ar plašu atstarpi 8,0–16,9 mm, Kontakta pārklājums 1,5 mm, Skaits 80, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 1,75 mm, 1. veiktspējas līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 zemas profila kontaktligzda Prece Nr. 413-52080-51 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Attālums starp PCB	8,0 mm – 16,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Testa spriegums IEC 60512-4-1	500 VAC
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53080-51

ept One27 Messerleiste gerade Mid 403 53080 51

var kombinēt ar plašu atstarpi 9,5–18,4 mm, Kontakta pārklājums 1,5 mm, Skaits 80, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neiesprausts: 3,25 mm, 1. veiktspējas līmenis

Paralēli

Taisnā leņķī

SMT

Kabeļa savienojums ar plati

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 vidēja profila kontaktligzdu slēgums Prece Nr. 413-53080-51 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Attālums starp PCB	9,5 mm – 18,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Testa spriegums IEC 60512-4-1	500 VAC
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

One27 augstprofila kontaktligzda Prece Nr. 403-54080-51

ept One27 Messerleiste gerade High 403 54080 51

var kombinēt ar plašu atstarpi 11,1–20,0 mm, Kontakta pārklājums 1,5 mm, Skaits 80, siets 1,27 mm, SMT savienojumu tehnika, Augstums, neuzstādīts: 4,85 mm, 1. veiktspējas līmenis

Paralēli

Taisnā leņķī

SMT

Augsts blīvums

Izturīgs

Rādīt sīkāku informāciju par produktu

One27 augstprofila kontaktligzda Prece Nr. 403-54080-51 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Attālums starp PCB	11,1–20,0 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	175
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au par NiP par Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	1,27 mm
Ievietošanas spēks uz kontaktu	≤ 0,5 N
Vilkšanas spēks uz kontaktu	≥ 0,1 N
Kalpošanas laiks IEC 60512-9-1	1. kvalitātes pakāpe: 500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs
Drošības prasību pārsniegšana	0,9 mm
Kontaktu pārklāšanās	1,5 mm
Centra nobīde	± 0,7 mm
Aksiālā nobīde savienotā stāvoklī (x/y)	± 0,4 mm
Stūra nobīde garenvirziena asī	± 4°
Stūra nobīde šķērsvirziena asī	± 2°

Elektriskais

Darbības strāva IEC 60512-5-2	3,1 A pie 20 °C (4 no 50 kontaktiem) 1,4 A pie 20 °C (50 no 50 kontaktiem)
Testa spriegums IEC 60512-4-1	500 VAC
Kontaktu pretestība IEC 60512-2-1	≤ 25 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,4 mm
Izolācijas pretestība IEC 60512-3-1	≥ 10 GΩ

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Cits stabu skaits? Cits statņu augstums? Alternatīvi kontaktu pārklājumi? Individuāli pielāgoti varianti? Atpalikušie kontakti?

Pieprasīt pielāgotus savienotājus

" Jums nav īstais? Pieprasiet pielāgotu savienotāju tagad!

Username:

Paldies! Mēs izskatīsim Jūsu pieprasījumu un sazināsimies ar Jums.

Ja rodas jautājumi, mēs esam Jūsu rīcībā jebkurā laikā pa e-pastu vai tālruni.

Nav atrasts piemērots produkts – pieprasiet produktu tagad:

Lauki, kas atzīmēti ar *, ir obligāti aizpildāmi.

Uzņēmums *

Sveiciens

Vārds *

Nosaukums *

Ielas *

POSTCODE *

Atrašanās vieta *

Valsts *

e-pasts *

Tālrunis *

Produkta prasības *

Ar mūsu privātuma politiku varat iepazīties šeit.

Float27 SMT peldošā savienotāja galvenās priekšrocības

± 0,8 mm pielaides kompensācija
X un Y virzienā
savienošanas procesa
laikā, kā arī savienotā stāvoklī

Float27 savienotāja tehniskās īpatnības

Float27® nodrošina ļoti elastīgus un vienlaikus uzticamus savienojumus dažādiem plati-pret-plati lietojumiem. Savienotājs ir balstīts uz 1,27 mm soli, nodrošina ±0,8 mm pielaides kompensāciju un, izmantojot pārbaudīto savienošanas sistēmu, ir savienojams ar One27 produktu grupas kontaktlīstes.

One27 kontaktligzdu slēgums
Pārskats par detaļām

Aizsardzība pret pagriezienu
lai nodrošinātu pareizu savienojumu starp kontaktdakšu un kontaktplati

Ievadslīpnes
lai kompensētu garenvirziena un leņķa nobīdi savienojuma izveidošanas laikā

Boardlock
izturīgs savienojums ar plašu

pozicionēšanas tapu
optimāla apstrāde, pateicoties precīzai novietošanai

koplanaritāte
droša lodēšana apstrādes laikā

Meniska veidošanās
augsta lodējuma vietas stabilitāte un izturība

Float27 2026 Gruen — Float27 savienotājsloksne
Pārskats par detaļām

divkāršais atsperes kontakts
drošai un uzticamai savienošanai

Gluda virsma
droša kontaktu nodrošināšana, pateicoties kontaktu noslēgšanai uz velmētas, gludas virsmas

28915 100x100x72x72x100 image — Pārklāšanās zona
Augsta uzticamība, pateicoties lielai pielaides kompensācijai

Maeander — Meandrs
lai nodrošinātu augstu pielaides kompensāciju

Float27 2026 Gruen

28915 100x100x72x72x100 image

Float27 plašu savienotāji

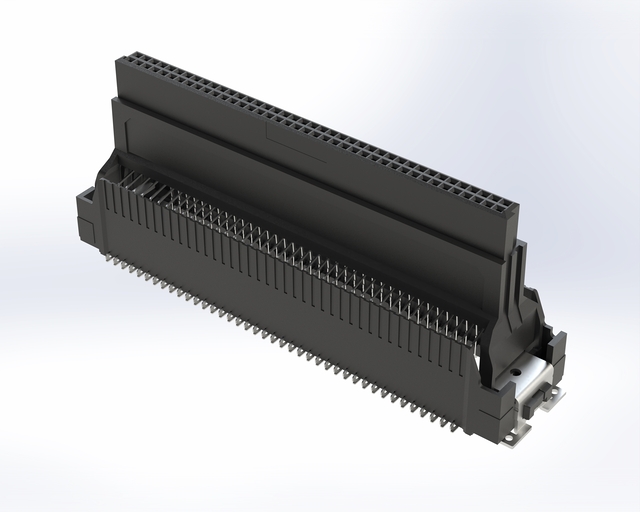

Float27 Ansicht Musterschachtel Ohne Schatten

"Maksimālais attālums starp platēm, augsta pielaides kompensācija, izmantojot „floating” funkciju, un tas viss ar nelielu, labi pārbaudītu atstatumu? Mēs vēlējāmies pieņemt šo izaicinājumu! Mūsu

Float27 SMT platu savienotāji ar 1,27 mm atstatumu un „floating” funkciju tagad nodrošina tieši to un vēl daudz vairāk: pateicoties augstajai pielaides kompensācijai līdz pat ± 0,8 mm, tie ir ideāli piemēroti daudzām lietojumprogrammām, kurās ir ārkārtīgi lielas triecienu un vibrāciju slodzes, kurās jāpārvar lieli attālumi starp platēm un kuras turklāt tiek apstrādātas automatizēti. Apvienojot „Float27“ atsperes slotiņu ar dažādām „One27“ kontaktu slotiņu formām, kā arī izmantojot plašu pārklāšanās zonu, var realizēt praktiski jebkuru attālumu starp platēm no 26,1 līdz 30,7 mm. Mēs garantējam SMT drukāto shēmu savienotāju optimālu apstrādājamību, pateicoties koplanaritātes pielaidei, kas ir tikai 0,1 mm. Turklāt maksimālu izturību nodrošina divkāršais atsperes kontakts.
Izmēģiniet Float27 savienotājus paši un pasūtiet bezmaksas paraugus jau tagad!”

Dominik Dotzer, produktu vadītājs, ept GmbH

FAQ: Jautājumi un atbildes par Float27 SMT plašu savienotājiem

Kā var apstrādāt Float27 SMT plašu savienotājus?Kādi ir veidi, kā savienot drukātās shēmas ar Float27 SMT savienotājiem?Kādus attālumus starp platēm var nodrošināt, izmantojot Float27 savienotājus?Kāpēc Float27 savienotājos kontakts starp asmens un atsperes slotiņu ir īpaši uzticams?Kādiem pielietojumiem tiek izmantoti Float27 plašu savienotāji?Kādas pielaides kompensē Float27 tipa PCB savienotāji?Vai Float27 SMT savienotāju lodējumu uz drukātās shēmas plāksnes var pārbaudīt, izmantojot automātisko optisko inspekciju (AOI)?Vai ept plašu savienotāji atbilst RoHS prasībām?

Kā var apstrādāt Float27 SMT plašu savienotājus?

Float27 savienotāju sistēma tiek apstrādāta, izmantojot virsmas montāžas tehnoloģiju (SMT), un tādējādi tiek tieši pielodēta uz drukātajām platēm. Pozicionēšanas tapas Float27 savienotāju apakšpusē garantē precīzu novietojumu uz drukātās plates. Turklāt ept nodrošina kontaktu koplanaritāti ne vairāk kā 0,1 mm, lai garantētu drošu lodēšanas procesu apstrādes laikā.

Kādi ir veidi, kā savienot drukātās shēmas ar Float27 SMT savienotājiem?

Kombinējot ar dažādajām One27 savienotāju sērijas kontaktplāksnēm, var izveidot paralēlus un taisnleņķa savienojumus starp platēm.

Kādus attālumus starp platēm var nodrošināt, izmantojot Float27 savienotājus?

Izmantojot Float27 plašu savienotājus, var nodrošināt minimālo attālumu starp platēm 26,1 mm un maksimālo attālumu 30,70 mm. To, pirmkārt, nodrošina plašais pārklāšanās diapazons 2,4 mm. Tādējādi kontaktus un kontaktjoslu var atvilkt līdz 1,5 mm attālumā, vienlaikus garantējot optimālu un uzticamu kontaktu.

One27 UEberstecksicherheit Pictogramm schwarzer Rand

Kāpēc Float27 savienotājos kontakts starp asmens un atsperes slotiņu ir īpaši uzticams?

Float27 savienotājos kontakts tiek nodrošināts ar divzaru atsperes kontaktu, kas aptver kontaktplates kontaktu tapu. Turklāt kontakts tiek nodrošināts arī pa atsperes kontakta gludu, velmētu virsmu. Tādējādi ir izslēgta kontaktvirsmas nodiluma un skaidu veidošanās iespēja, savienojot Float27 kontaktdakšas.

One27 Federkontakt

Kādiem pielietojumiem tiek izmantoti Float27 plašu savienotāji?

Float27 savienotāji ir piemēroti visām lietojumprogrammām, kurās ir liela triecienu un vibrāciju slodze. Tolerances kompensācija ar meandru atbrīvo lodēšanas zonu, samazina spriedzi uz lodēšanas vietu un nodrošina mazus pārvietošanās spēkus. Float27 savienotāji ir piemēroti arī automatizētam montāžas procesam vai gadījumiem, kad uz vienas platīnes ir jāpielodē vairāki savienotāji. Ražošanas tolerances tiek kompensētas ar peldošo funkciju līdz ± 0,8 mm.

Kādas pielaides kompensē Float27 tipa PCB savienotāji?

Float27 savienotāji nodrošina augstu pielaides kompensāciju. Tādējādi, savienojot kontaktus un kontaktplates, kā arī savienotā stāvoklī, garenvirzienā un šķērsvirzienā ir pieļaujama nobīdes pielaide ± 0,8 mm. Turklāt kontaktu pārklājums līdz 2,4 mm nodrošina šo augsto pielaides kompensāciju arī Z virzienā.

Vai Float27 SMT savienotāju lodējumu uz drukātās shēmas plāksnes var pārbaudīt, izmantojot automātisko optisko inspekciju (AOI)?

Jā, Float27 savienotāju kontaktu izkārtojums ir paredzēts automātiskai optiskai pārbaudei pēc lodēšanas. Float27 plašu savienotāju kontakti ir izvietoti nobīdīti, lai automātisko optisko pārbaudi varētu veikt no vienas puses.

Vai ept plašu savienotāji atbilst RoHS prasībām?

RoHS (Restriction of the use of certain Hazardous Substances) ir direktīva par noteiktu bīstamu vielu lietošanas ierobežošanu elektriskajās un elektroniskajās ierīcēs.
Mēs apstiprinām, ka ept ražotie Float27 savienotāji atbilst RoHS 2011/65/ES prasībām saskaņā ar RoHS sertifikātu. Sīkāku informāciju varat atrast sadaļā „RoHS & REACH”.
