Ātrdarbīgi tiešie savienojumi līdz 28 Gbit/s

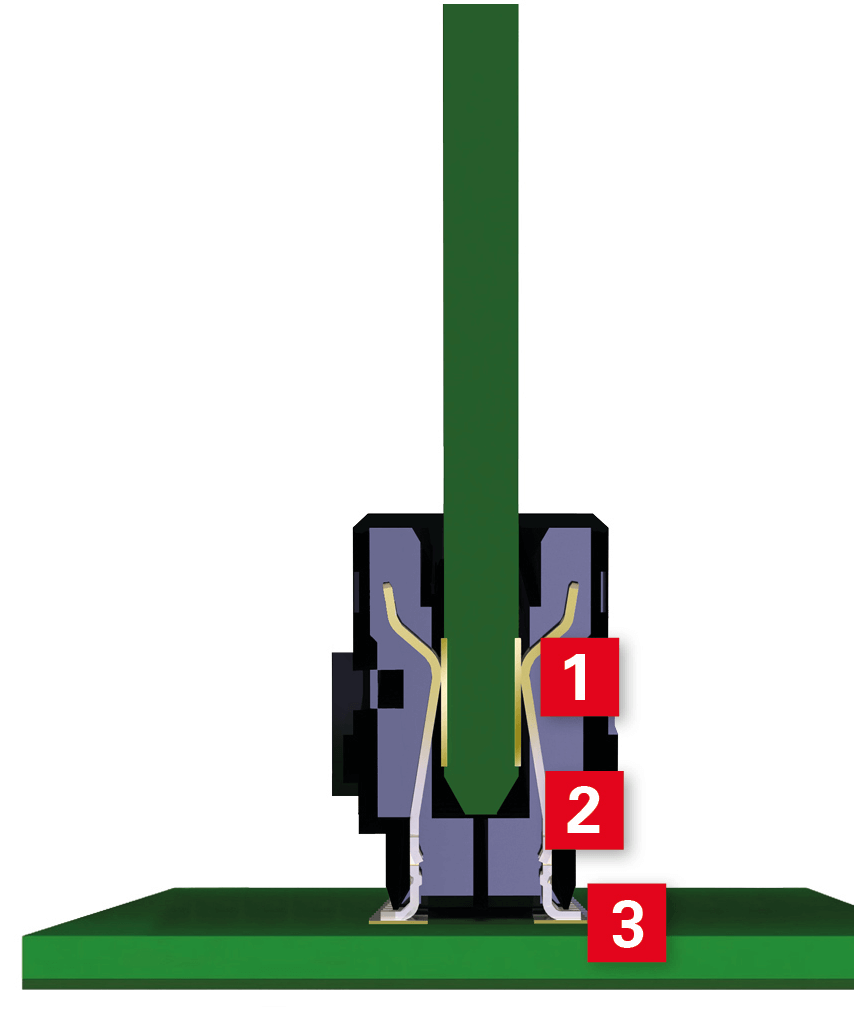

EC.8 tiešās pieslēgšanas princips nodrošina datu pārraides ātrumu līdz pat 28 Gbit/s.

EC8 Highspeed mit Pfeile.Produktseite

Funkcijas

plates malas savienotājs
s (tiešie savienotāji) 20 līdz 200 kontakti
28 Gbit/s datu pārraides ātrums (datu pārraides ātrums) 3
,2 A pieļaujamā strāva (strāvas vadītspēja)
500 savienošanas cikls (savienošanas cikli) Iepakots
Tape & Reel, paplāte
1,60 mm meitasplates biezums

Pieteikumi

Iegultā
sistēma, rūpnieciskā
automatizācija, datu pārraide

EC.8: Pārskats

Fakti īsumā Pieteikumi EC.8 Produkti Funkcijas Salīdzinājums ar savienotājiem (savienotājs)Pielaides Izstrādātāja skatījums BIEŽĀK UZDOTIE JAUTĀJUMI

EC.8 – taisns

EC.8 tieši 20p Prece Nr. 408-52020-000-11

EC8 gerade 20pol ohne key Foto

Skaits 20, bez kodēšanas, 1,6 mm paplašinājuma kartēm, Rasters 0,8 mm, Datu pārraides ātrums 28 Gbit/s, Iepakojums „Tape & Reel“

Taisnā leņķī

SMT

Tiešais spraudnis

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

EC.8 tieši 20p Prece Nr. 408-52020-000-11 - Tehniskie dati

Pamati

Kontaktu skaits	20
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	200
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	0,8 mm
Ievietošanas spēks uz kontaktu	≤ 0,635 N
Vilkšanas spēks uz kontaktu	≥ 0,06 N
Kalpošanas laiks IEC 60512-9-1	500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs

Elektriskais

Darbības strāva IEC 60512-5-2	1,35 A pie 20 °C (140 no 140 kontaktiem) 3,20 A pie 20 °C (8 no 140 kontaktiem)
Testa spriegums IEC 60512-4-1	1100 VDC
Kontaktu pretestība IEC 60512-2-1	≤ 15 mΩ
Gaisa un slīpēšanas attālums	0,25 mm
Izolācijas pretestība IEC 60512-3-1	≥ 1 GΩ
Datu pārraide	28 Gbit/s

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

EC.8 tieši 40 punkti Prece Nr. 408-52040-000-11

EC8 gerade 40pol ohne key Foto

Skaits: 40, bez kodēšanas, 1,6 mm paplašinājuma kartēm, Rasters 0,8 mm, Datu pārraides ātrums 28 Gbit/s, Iepakojums „Tape & Reel“

Taisnā leņķī

SMT

Tiešais spraudnis

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

EC.8 tieši 40 punkti Prece Nr. 408-52040-000-11 - Tehniskie dati

Pamati

Kontaktu skaits	40
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	200
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	0,8 mm
Ievietošanas spēks uz kontaktu	≤ 0,635 N
Vilkšanas spēks uz kontaktu	≥ 0,06 N
Kalpošanas laiks IEC 60512-9-1	500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs

Elektriskais

Darbības strāva IEC 60512-5-2	1,35 A pie 20 °C (140 no 140 kontaktiem) 3,20 A pie 20 °C (8 no 140 kontaktiem)
Testa spriegums IEC 60512-4-1	1100 VDC
Kontaktu pretestība IEC 60512-2-1	≤ 15 mΩ
Gaisa un slīpēšanas attālums	0,25 mm
Izolācijas pretestība IEC 60512-3-1	≥ 1 GΩ
Datu pārraide	28 Gbit/s

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

EC.8 tieši 60p Prece Nr. 408-52060-000-11

EC8 gerade 60pol ohne key Foto

Skaits: 60, bez kodēšanas, 1,6 mm paplašinājuma kartēm, Rasters 0,8 mm, Datu pārraides ātrums 28 Gbit/s, Iepakojums „Tape & Reel“

Taisnā leņķī

SMT

Tiešais spraudnis

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

EC.8 tieši 60p Prece Nr. 408-52060-000-11 - Tehniskie dati

Pamati

Kontaktu skaits	60
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	200
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	0,8 mm
Ievietošanas spēks uz kontaktu	≤ 0,635 N
Vilkšanas spēks uz kontaktu	≥ 0,06 N
Kalpošanas laiks IEC 60512-9-1	500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs

Elektriskais

Darbības strāva IEC 60512-5-2	1,35 A pie 20 °C (140 no 140 kontaktiem) 3,20 A pie 20 °C (8 no 140 kontaktiem)
Testa spriegums IEC 60512-4-1	1100 VDC
Kontaktu pretestība IEC 60512-2-1	≤ 15 mΩ
Gaisa un slīpēšanas attālums	0,25 mm
Izolācijas pretestība IEC 60512-3-1	≥ 1 GΩ
Datu pārraide	28 Gbit/s

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

EC.8 tieši 60p Prece Nr. 408-52060-100-11

EC8 gerade 60pol mit key Foto

Skaits: 60, ar kodējumu, 1,6 mm paplašinājuma kartēm, Rasters 0,8 mm, Datu pārraides ātrums 28 Gbit/s, Iepakojums „Tape & Reel“

Taisnā leņķī

SMT

Tiešais spraudnis

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

EC.8 tieši 60p Prece Nr. 408-52060-100-11 - Tehniskie dati

Pamati

Kontaktu skaits	60
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	200
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	0,8 mm
Ievietošanas spēks uz kontaktu	≤ 0,635 N
Vilkšanas spēks uz kontaktu	≥ 0,06 N
Kalpošanas laiks IEC 60512-9-1	500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs

Elektriskais

Darbības strāva IEC 60512-5-2	1,35 A pie 20 °C (140 no 140 kontaktiem) 3,20 A pie 20 °C (8 no 140 kontaktiem)
Testa spriegums IEC 60512-4-1	1100 VDC
Kontaktu pretestība IEC 60512-2-1	≤ 15 mΩ
Gaisa un slīpēšanas attālums	0,25 mm
Izolācijas pretestība IEC 60512-3-1	≥ 1 GΩ
Datu pārraide	28 Gbit/s

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

EC.8 tieši 80 punkti Prece Nr. 408-52080-100-11

EC8 gerade 80pol mit key Foto

Skaits 80, ar kodējumu, 1,6 mm paplašinājuma kartēm, Rasters 0,8 mm, Datu pārraides ātrums 28 Gbit/s, Iepakojums „Tape & Reel“

Taisnā leņķī

SMT

Tiešais spraudnis

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

EC.8 tieši 80 punkti Prece Nr. 408-52080-100-11 - Tehniskie dati

Pamati

Kontaktu skaits	80
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	200
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	0,8 mm
Ievietošanas spēks uz kontaktu	≤ 0,635 N
Vilkšanas spēks uz kontaktu	≥ 0,06 N
Kalpošanas laiks IEC 60512-9-1	500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs

Elektriskais

Darbības strāva IEC 60512-5-2	1,35 A pie 20 °C (140 no 140 kontaktiem) 3,20 A pie 20 °C (8 no 140 kontaktiem)
Testa spriegums IEC 60512-4-1	1100 VDC
Kontaktu pretestība IEC 60512-2-1	≤ 15 mΩ
Gaisa un slīpēšanas attālums	0,25 mm
Izolācijas pretestība IEC 60512-3-1	≥ 1 GΩ
Datu pārraide	28 Gbit/s

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

EC.8 tieši 100 punkti Prece Nr. 408-52100-100-11

EC8 gerade 100pol mit key Foto

Skaits: 100, ar kodējumu, 1,6 mm paplašinājuma kartēm, Rasters 0,8 mm, Datu pārraides ātrums 28 Gbit/s, Iepakojums „Tape & Reel“

Taisnā leņķī

SMT

Tiešais spraudnis

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

EC.8 tieši 100 punkti Prece Nr. 408-52100-100-11 - Tehniskie dati

Pamati

Kontaktu skaits	100
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	200
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	0,8 mm
Ievietošanas spēks uz kontaktu	≤ 0,635 N
Vilkšanas spēks uz kontaktu	≥ 0,06 N
Kalpošanas laiks IEC 60512-9-1	500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs

Elektriskais

Darbības strāva IEC 60512-5-2	1,35 A pie 20 °C (140 no 140 kontaktiem) 3,20 A pie 20 °C (8 no 140 kontaktiem)
Testa spriegums IEC 60512-4-1	1100 VDC
Kontaktu pretestība IEC 60512-2-1	≤ 15 mΩ
Gaisa un slīpēšanas attālums	0,25 mm
Izolācijas pretestība IEC 60512-3-1	≥ 1 GΩ
Datu pārraide	28 Gbit/s

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

EC.8 taisni 120p Prece Nr. 408-52120-100-11

EC8 gerade 120pol mit key Foto

Skaits: 120, ar kodējumu, 1,6 mm paplašinājuma kartēm, Rasters 0,8 mm, Datu pārraides ātrums 28 Gbit/s, Iepakojums „Tape & Reel“

Taisnā leņķī

SMT

Tiešais spraudnis

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

EC.8 taisni 120p Prece Nr. 408-52120-100-11 - Tehniskie dati

Pamati

Kontaktu skaits	120
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	200
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	0,8 mm
Ievietošanas spēks uz kontaktu	≤ 0,635 N
Vilkšanas spēks uz kontaktu	≥ 0,06 N
Kalpošanas laiks IEC 60512-9-1	500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs

Elektriskais

Darbības strāva IEC 60512-5-2	1,35 A pie 20 °C (140 no 140 kontaktiem) 3,20 A pie 20 °C (8 no 140 kontaktiem)
Testa spriegums IEC 60512-4-1	1100 VDC
Kontaktu pretestība IEC 60512-2-1	≤ 15 mΩ
Gaisa un slīpēšanas attālums	0,25 mm
Izolācijas pretestība IEC 60512-3-1	≥ 1 GΩ
Datu pārraide	28 Gbit/s

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

EC.8 taisni 140p Prece Nr. 408-52140-100-11

EC8 gerade 140pol mit key Foto

Skaits 140, ar kodējumu, 1,6 mm paplašinājuma kartēm, Rasters 0,8 mm, Datu pārraides ātrums 28 Gbit/s, Iepakojums „Tape & Reel“

Taisnā leņķī

SMT

Tiešais spraudnis

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

EC.8 taisni 140p Prece Nr. 408-52140-100-11 - Tehniskie dati

Pamati

Kontaktu skaits	140
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	200
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	0,8 mm
Ievietošanas spēks uz kontaktu	≤ 0,635 N
Vilkšanas spēks uz kontaktu	≥ 0,06 N
Kalpošanas laiks IEC 60512-9-1	500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs

Elektriskais

Darbības strāva IEC 60512-5-2	1,35 A pie 20 °C (140 no 140 kontaktiem) 3,20 A pie 20 °C (8 no 140 kontaktiem)
Testa spriegums IEC 60512-4-1	1100 VDC
Kontaktu pretestība IEC 60512-2-1	≤ 15 mΩ
Gaisa un slīpēšanas attālums	0,25 mm
Izolācijas pretestība IEC 60512-3-1	≥ 1 GΩ
Datu pārraide	28 Gbit/s

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

EC.8 taisni 160p Prece Nr. 408-52160-100-12

EC8 gerade 160pol mit key Foto

Skaits 160, ar kodējumu, 1,6 mm paplašinājuma kartēm, Rasters 0,8 mm, Datu pārraides ātrums 28 Gbit/s, Iepakojuma paplāte

Taisnā leņķī

SMT

Tiešais spraudnis

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

EC.8 taisni 160p Prece Nr. 408-52160-100-12 - Tehniskie dati

Pamati

Kontaktu skaits	160
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	200
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	0,8 mm
Ievietošanas spēks uz kontaktu	≤ 0,635 N
Vilkšanas spēks uz kontaktu	≥ 0,06 N
Kalpošanas laiks IEC 60512-9-1	500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs

Elektriskais

Darbības strāva IEC 60512-5-2	1,35 A pie 20 °C (140 no 140 kontaktiem) 3,20 A pie 20 °C (8 no 140 kontaktiem)
Testa spriegums IEC 60512-4-1	1100 VDC
Kontaktu pretestība IEC 60512-2-1	≤ 15 mΩ
Gaisa un slīpēšanas attālums	0,25 mm
Izolācijas pretestība IEC 60512-3-1	≥ 1 GΩ
Datu pārraide	28 Gbit/s

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

EC.8 tieši 180p Prece Nr. 408-52180-100-12

EC8 gerade 180pol mit key Foto

Skaits: 180, ar kodējumu, 1,6 mm paplašinājuma kartēm, Rasters 0,8 mm, Datu pārraides ātrums 28 Gbit/s, Iepakojuma paplāte

Taisnā leņķī

SMT

Tiešais spraudnis

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

EC.8 tieši 180p Prece Nr. 408-52180-100-12 - Tehniskie dati

Pamati

Kontaktu skaits	180
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	200
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	0,8 mm
Ievietošanas spēks uz kontaktu	≤ 0,635 N
Vilkšanas spēks uz kontaktu	≥ 0,06 N
Kalpošanas laiks IEC 60512-9-1	500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs

Elektriskais

Darbības strāva IEC 60512-5-2	1,35 A pie 20 °C (140 no 140 kontaktiem) 3,20 A pie 20 °C (8 no 140 kontaktiem)
Testa spriegums IEC 60512-4-1	1100 VDC
Kontaktu pretestība IEC 60512-2-1	≤ 15 mΩ
Gaisa un slīpēšanas attālums	0,25 mm
Izolācijas pretestība IEC 60512-3-1	≥ 1 GΩ
Datu pārraide	28 Gbit/s

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

EC.8 tieši 200p Prece Nr. 408-52200-100-12

EC8 gerade 200pol mit key Foto

Skaits 200, ar kodējumu, 1,6 mm paplašinājuma kartēm, Rasters 0,8 mm, Datu pārraides ātrums 28 Gbit/s, Iepakojuma paplāte

Taisnā leņķī

SMT

Tiešais spraudnis

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

EC.8 tieši 200p Prece Nr. 408-52200-100-12 - Tehniskie dati

Pamati

Kontaktu skaits	200
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	200
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	0,8 mm
Ievietošanas spēks uz kontaktu	≤ 0,635 N
Vilkšanas spēks uz kontaktu	≥ 0,06 N
Kalpošanas laiks IEC 60512-9-1	500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs

Elektriskais

Darbības strāva IEC 60512-5-2	1,35 A pie 20 °C (140 no 140 kontaktiem) 3,20 A pie 20 °C (8 no 140 kontaktiem)
Testa spriegums IEC 60512-4-1	1100 VDC
Kontaktu pretestība IEC 60512-2-1	≤ 15 mΩ
Gaisa un slīpēšanas attālums	0,25 mm
Izolācijas pretestība IEC 60512-3-1	≥ 1 GΩ
Datu pārraide	28 Gbit/s

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

EC.8 tieši 200p Prece Nr. 408-52200-103-12

EC8 gerade 200pol mit key Foto

Skaits 200, ar kodējumu, Nostiprinājuma skava gar izokorpusu, Rasters 0,8 mm, Datu pārraides ātrums 28 Gbit/s, Iepakojuma paplāte

Taisnā leņķī

SMT

Tiešais spraudnis

Augsts blīvums

Ātrgaitas ātrums

Rādīt sīkāku informāciju par produktu

EC.8 tieši 200p Prece Nr. 408-52200-103-12 - Tehniskie dati

Pamati

Kontaktu skaits	200
Savienojuma tehnoloģija	SMT
Darba temperatūra	no -40 °C līdz +125 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība IEC 60112	200
Kontaktinformācija	vara sakausējums
Kontaktinformācija pārklājums	Au pār PdNi pār Ni
Savienojuma zona	Sn virs Ni

Mehāniskais

Režģa dimensija	0,8 mm
Ievietošanas spēks uz kontaktu	≤ 0,635 N
Vilkšanas spēks uz kontaktu	≥ 0,06 N
Kalpošanas laiks IEC 60512-9-1	500 pieslēgšanas cikli
Koplanaritāte	≤ 0,1 mm
Svārstības, sinusoidālas IEC 60512-6-4	10–2000 Hz, 20 g
Kontakta traucējumi svārstību laikā, sinusoidālā līkne IEC 60512-2-5	≤ 1 µs
Šoks, daļēji sinusoidāls IEC 60512-6-3	50 g, 11 ms
Kontakta traucējumi triecienu laikā, daļēji sinusoidāli IEC 60512-2-5	≤ 1 µs

Elektriskais

Darbības strāva IEC 60512-5-2	1,35 A pie 20 °C (140 no 140 kontaktiem) 3,20 A pie 20 °C (8 no 140 kontaktiem)
Testa spriegums IEC 60512-4-1	1100 VDC
Kontaktu pretestība IEC 60512-2-1	≤ 15 mΩ
Gaisa un slīpēšanas attālums	0,25 mm
Izolācijas pretestība IEC 60512-3-1	≥ 1 GΩ
Datu pārraide	28 Gbit/s

Apstrāde

Lodēšanas temperatūra JEDEC J-STD-020E	20–40 sekundes pie 260 °C
MSL JEDEC J-STD-020E	1
Montāža	„Pick and Place“

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Cits stabu skaits? Cits statņu augstums? Alternatīvi kontaktu pārklājumi? Individuāli pielāgoti varianti? Atpalikušie kontakti?

Pieprasīt pielāgotus savienotājus

" Jums nav īstais? Pieprasiet pielāgotu savienotāju tagad!

Paldies! Mēs izskatīsim Jūsu pieprasījumu un sazināsimies ar Jums.

Ja rodas jautājumi, mēs esam Jūsu rīcībā jebkurā laikā pa e-pastu vai tālruni.

Nav atrasts piemērots produkts – pieprasiet produktu tagad:

Ar * atzīmētie lauki ir obligāti.

Uzņēmums *

Sveiciens

Vārds *

Nosaukums *

Ielas *

POSTCODE *

Atrašanās vieta *

Valsts *

e-pasts *

Tālrunis *

Produkta prasības *

Mūsu privātuma politiku varat apskatīt šeit.

EC.8: Tiešās savienošanas sistēma ar ātrdarbību

Highspeed mit Pfeile

EC.8 tiešās savienošanas princips nodrošina datu pārraides ātrumu līdz pat 28 Gbit/s.
Atšķirībā no klasiskajiem savienotājiem plates malas savienotājos tiek līdz minimumam samazināti dažādi traucējumi, piemēram, virziena maiņas, atspoguļojumi un šķērsgriezuma izmaiņas, kas nodrošina skaidru signāla pārraidi.
Detalizēts ziņojums par „HighSpeed“ īpašībām, kā arī „S parametrs“ jūsu pašu izstrādājuma simulācijai ir pieejams pēc pieprasījuma: sales@ept.de

EC.8 Tiešo savienotāju sistēma
Pārskats par detaļām

Ievadslīpnes
lai kompensētu vidusdaļas un leņķa nobīdi (leņķiskā nobīde) savienošanas laikā

Akustiska un taktilā atgriezeniskā saite
lai nodrošinātu pareizu savienojumu ar „ievietojamā plate“

koplanaritāte
droša lodēšana apstrādes laikā

kodēšanas ribiņa
aizsardzība pret pagriešanos un pielaižu kompensācija ievietojamā plate

kodēšanas tapa
novērš spraudņa pagriešanos uz platē

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Mēs ražojam precīzi pielāgotus, individuālus savienotājus (savienotājs) jūsu vajadzībām.

cits kontaktu skaits
citi sakraušanas augstumi
alternatīvi kontaktu pārklājumi

Pieprasiet
individuālu savienotāju (savienotājs)
jau tagad

plates malas savienotājs pret savienotāju pāris

„plates malas savienotājs” ļauj nodrošināt tiešu kontaktu ar drukāto plati bez atbilstoša „pretsavienotājs”. Tādējādi, salīdzinot ar atsperes-naža pāri, ir mazāk kontaktu punktu un pāreju, kas pozitīvi ietekmē strāvas vadītspēju (pieļaujamā strāva) un datu pārraides īpašības.

plates malas savienotājs (tiešais savienotājs):

[1] R _{Kontaktübergang}
_{(kontaktu pāreja)}[2] R _Kontakt
_(kontakts)[3] R _{izvadu zona} (savienojuma zona)

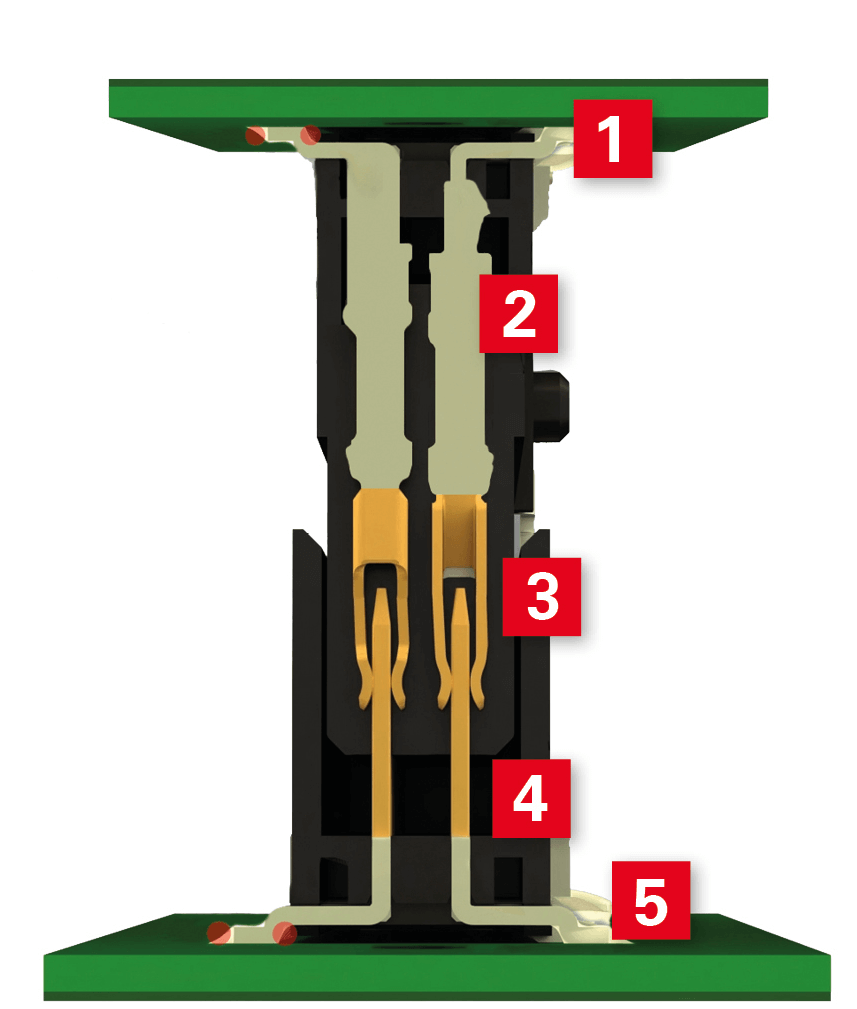

savienotāju pāris

[1] R _{izvadu zona}
[2] R _Kontakt
[3] R _{Kontaktübergang}
[4] R _Kontakt
[5] R _{izvadu zona}

Pielaides

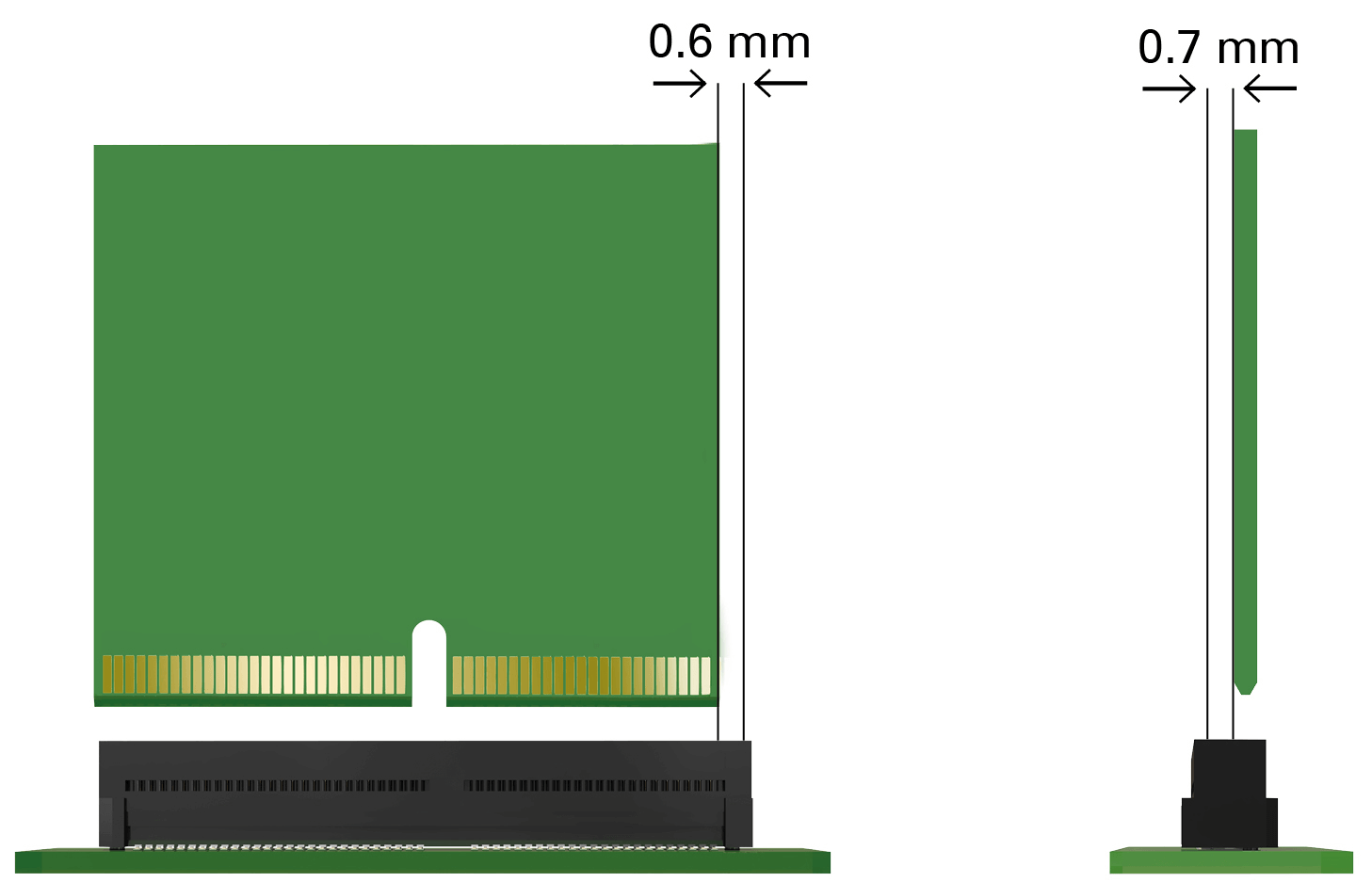

EC.8 „radiālā nobīde” plates malas savienotājs
Pieļaujamās novirzes tolerances

EC.8 „plates malas savienotājs” savienotājsspraudes savienošanas brīdī pieļauj novirzi 0,6 mm garenvirzienā un 0,7 mm šķērsvirzienā.

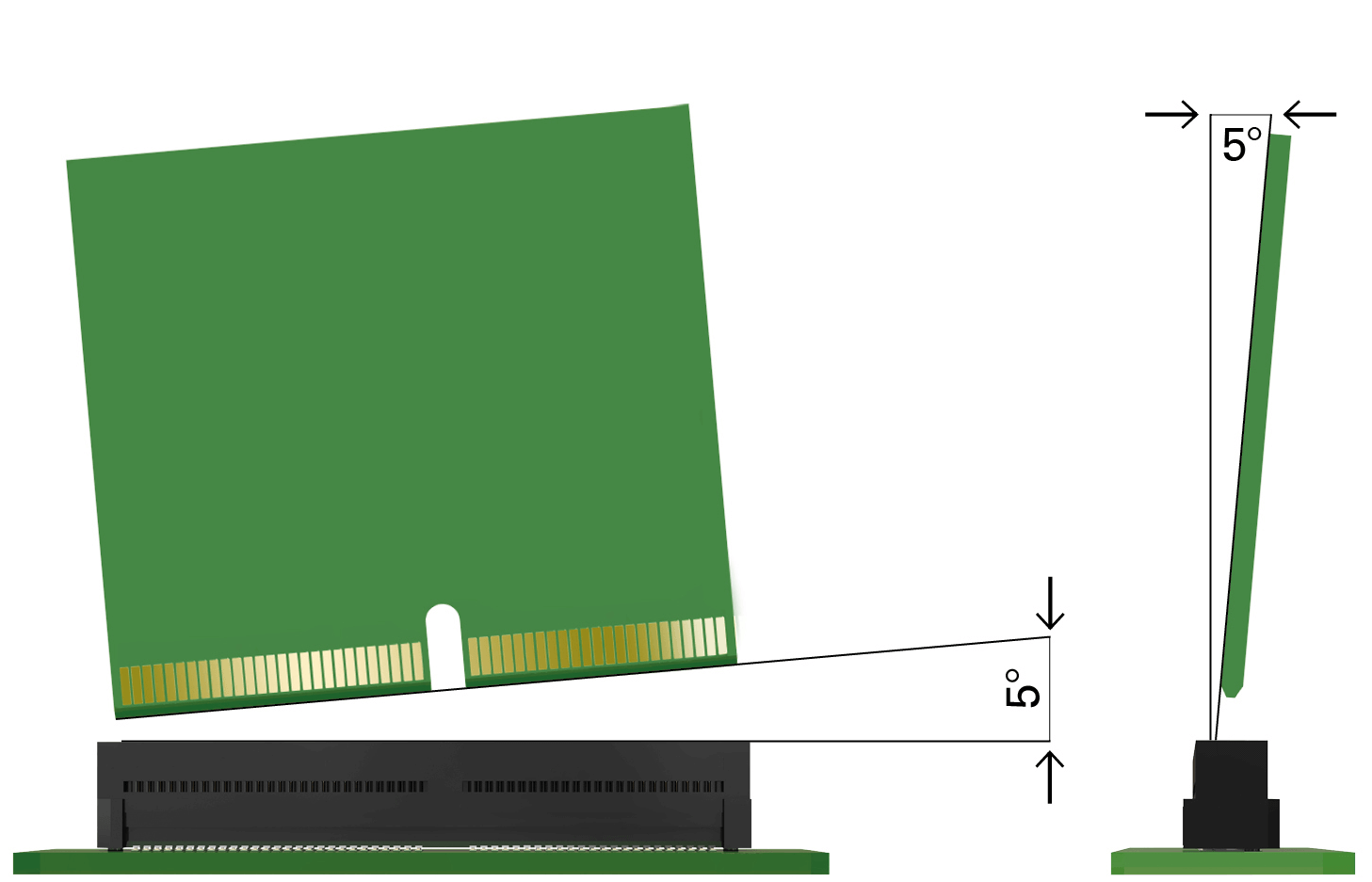

Leņķa nobīde (leņķiskā nobīde) EC.8 plates malas savienotājiem
Pieļaujamās leņķa nobīdes pielaides

EC.8 plates malas savienotājiem meitasplate var ievietot EC.8 plates malas savienotājā ar slīpumu līdz 5° garenvirzienā un šķērsvirzienā.

EC.8 SMT plates malas savienotājs ar solis 0,8 mm

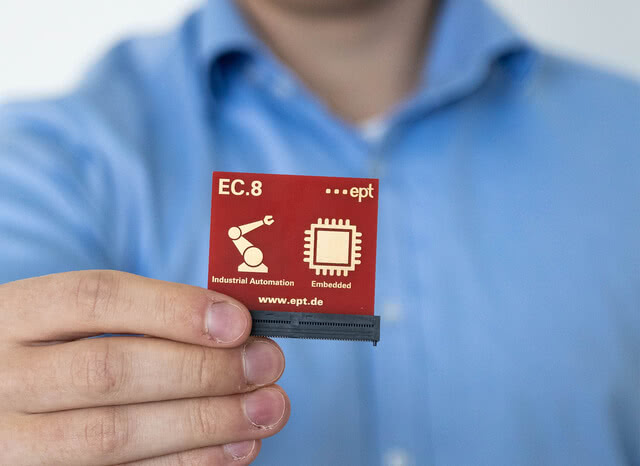

Unbenannt 1

Vēlaties maksimālu veiktspēju, aizņemot minimālu vietu? Jums ir nepieciešams „plates malas savienotājs”, kam „HighSpeed” jau ir asinīs?

Mūsu EC.8 jau savas konstrukcijas dēļ ir „HighSpeed” profesionālis un piedāvā datu pārraides ātrumu līdz pat 28 Gbit/s. Tieši piemērots mūsdienu „Industrie 4.0” lietojumiem un tās jomām, piemēram, „Internet of Things”, „Cloud” vai „Edge-Computing”.
Papildus augstajai datu pārraides ātrums šis plates malas savienotājs piedāvā arī šādas priekšrocības:
tieša kontakta nodrošināšana ar vadības plati ļauj ietaupīt vietu un resursus. Tas ir tāpēc, ka pilnībā tiek izslēgtas tapu savienotājs materiālu izmaksas un montāžas izdevumi. Tehniskā priekšrocība izriet no pretestības un ietekmju samazināšanas, kas var ietekmēt signālu.
Lai katrai lietojumprogrammai nodrošinātu piemērotu „plates malas savienotājs”, mūsu EC.8 ir pieejams rūpniecībā pārbaudītā 0,8 mm solis ar 20 līdz 200 signāla kontaktiem, ko var izvēlēties 20 vienību soļos.

EC.8 sērija ir izgājusi plašu testēšanas programmu, kuras laikā ir pierādīta tās pareiza darbība, tostarp pēc uzglabāšanas dažādos klimatiskajos apstākļos, triecienu un vibrāciju iedarbības, kā arī pēc 500 savienošanas cikliem (savienošanas cikls). Interesē? Pieprasiet EC.8 HighSpeed ziņojumu, kā arī S parametrs, un pārliecinieties paši, balstoties uz skaitļiem un faktiem.

FAQ: Jautājumi un atbildes par EC.8 SMT-Leiterplattensteckverbindern

Kā var apstrādāt EC.8 tiešos savienotājus?Saskaņā ar kādu specifikāciju/izkārtojumu ir jāizgatavo iebūvējamā karte (ievietojamā plate)?Kāpēc būtu jāizmanto „plates malas savienotājs” sistēma?Vai EC.8 savienotāju sistēma (savienotājs) ir saderīga ar izplatītākajām papildu kārtu specifikācijām?Kādiem pielietojumiem tiek izmantoti EC.8 tiešās savienošanas savienotāji (plates malas savienotājs)?Kādu nobīdi pieļauj EC.8 tiešās savienošanas savienotāji (plates malas savienotājs), savienojot meitas karti (meitasplate)?Kādi datu pārraides ātrumi ir pieejami?Kādas strāvas var pārvadīt?Vai EC.8 savienotāji (savienotājs) ir UL atzītas sastāvdaļas?Vai EC.8 savienotājs atbilst RoHS prasībām?

Kā var apstrādāt EC.8 tiešos savienotājus?

Tiešie savienotāji tiek apstrādāti, izmantojot virsmas montāžas tehnoloģiju (SMT). Lodēšana notiek tieši uz drukātās plāksnes.
Piegāde notiek 20 līdz 140 kontaktu skaita gadījumā tirgus standartiem atbilstošā „tape and reel-Verpackung”; tas ļauj veikt pilnībā automatizētu apstrādi, izmantojot „Pick-and-Place” sistēmu.
Savienotāji ar kontaktu skaitu no 160 līdz 200 standarta gadījumā tiek iepakoti „paplāte“ iepakojumā, bet pēc pieprasījuma ir iespējams arī „tape and reel-Verpackung“. Tomēr šajā gadījumā tiek izmantota platāka lenta, kas nav tik plaši izplatīta.

Saskaņā ar kādu specifikāciju/izkārtojumu ir jāizgatavo iebūvējamā karte (ievietojamā plate)?

Līstes slīpumu un izmērus lūdzu skatiet zemāk esošajā rasējumā. Zelta kontaktpunktiem mēs iesakām izmantot cietzeltu (cietais zelts). Papildu informāciju lūdzu skatiet produkta rasējumā.

Anphasung EC8

Kāpēc būtu jāizmanto „plates malas savienotājs” sistēma?

Izmantojot tiešās savienošanas sistēmas, ir iespējams sasniegt augstu datu pārraides ātrumu. Salīdzinājumā ar divdaļīgajām savienošanas sistēmām šeit nav otrā savienotāja negatīvās ietekmes uz signālu. Tas galvenokārt izriet no samazinātā kontaktu skaita, mazāka vadītāja šķērsgriezuma izmaiņu skaita un ar to saistītajām mazākajām signāla virziena izmaiņām.
Tādējādi pat ar nelielu „footprint” var sasniegt augstu veiktspēju. Turklāt, salīdzinot ar divdaļīgajām savienojumu sistēmām, samazinās caurlaidības pretestība (kontaktpretestība), kas nodrošina lielāku strāvas pārvadīšanas spēju (pieļaujamā strāva).

Vai EC.8 savienotāju sistēma (savienotājs) ir saderīga ar izplatītākajām papildu kārtu specifikācijām?

EC.8 savienotāju sistēma (savienotājs-System) atbalsta meitasplates ar biezumu 1,60 mm. Sākot no 80 kontaktiem, ir integrēta arī starpsiena, lai novērstu nepareizu savienošanu. 60-polu variantā to pēc izvēles var neizmantot.
EC.8 savienotāju sistēma atbilst vispārpieņemtajam tirgus standartam un ir saderīga ar plaši izplatītām platēm.

Kādiem pielietojumiem tiek izmantoti EC.8 tiešās savienošanas savienotāji (plates malas savienotājs)?

Pateicoties savai daudzpusībai, EC.8 tiešās savienotājs (plates malas savienotājs) tiek izmantots visdažādākajos pielietojumos daudzās nozarēs. Piemēram, automatizācijas tehnoloģiju un IoT ierīču jomā tie izceļas ar nelielu solis un augstu datu pārraides ātrumu.

Kādu nobīdi pieļauj EC.8 tiešās savienošanas savienotāji (plates malas savienotājs), savienojot meitas karti (meitasplate)?

leņķiskā nobīde līdz 5° var tikt pieļauts gan garenvirzienā, gan šķērsvirzienā.
Var tikt pieļauts nobīde 0,7 mm perpendikulāri un 0,6 mm paralēli savienotāja garenvirziena asij.

EC8 Mitten Winkelversatz

Kādi datu pārraides ātrumi ir pieejami?

Datu pārraides ātrums ir 28 Gbit/s. Turpmākajā diagrammā parādīta „ievietošanas zudumi” (ievietošanas vājināšanās) atkarība no frekvences.

EC8 Insertion loss

Kādas strāvas var pārvadīt?

140-kontaktu savienotājs pārvada līdz 3,2 A pie 20 °C apkārtējās vides temperatūras. Lai saņemtu sīkāku informāciju, lūdzu, sazinieties ar mums, rakstot uz sales@ept.de

Vai EC.8 savienotāji (savienotājs) ir UL atzītas sastāvdaļas?

Jā, ept ražotie EC.8 savienotājs ir UL atzītie komponenti ASV un Kanādā.

Vai EC.8 savienotājs atbilst RoHS prasībām?

RoHS (Restriction of the use of certain Hazardous Substances) ir direktīva par noteiktu bīstamu vielu lietošanas ierobežošanu elektriskajās un elektroniskajās ierīcēs.
Mēs apstiprinām, ka ept ražotie EC.8 savienotājs atbilst RoHS 2011/65/ES prasībām saskaņā ar RoHS apstiprinājumu. Sīkāku informāciju varat atrast sadaļā „RoHS & REACH“

savienotājs „ept“ produkti EC.8 – 0,8 mm Edge Card SMT
