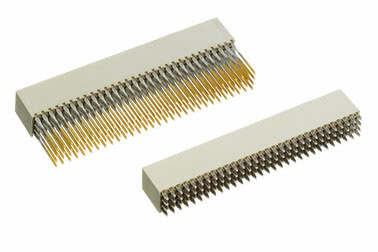

PC/104, PC/104-Plus

PC/104 un PC/104-Plus ir standartizācijas datoru moduļiem (CoM), kurus izmanto rūpnieciskajos datoros. Atšķirībā no citiem pazīstamiem formfaktoriem šie moduļi tiek salikti viens uz otra. Tādējādi var veidot sarežģītas skaitļošanas sistēmas. PC/104 un PC/104-Plus nodrošina pilnīgu aparatūras un programmatūras saderību ārkārtīgi mazā formā (96 mm x 90 mm) ar standartizētu šķiedru sistēmu (ISA). Pateicoties šai standartizācijai, dažādas PC/104 kartes var izmantot kopā, lai veiktu noteiktu uzdevumu.

Funkcijas

ept pārbaudītā iespiestā savienojuma tehnoloģija ar Tcom press®

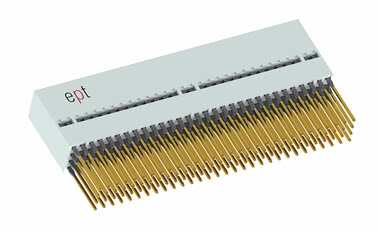

PC/104-Plus, kas pieejama arī ar 22 mm attālumu

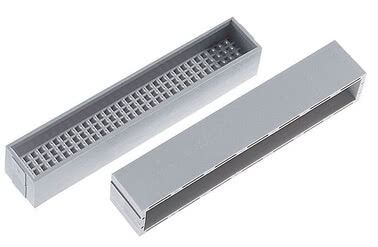

; kā papildaprīkojums
pieejami apvalki; iespējamas
modifikācijas attiecībā uz kontaktu skaitu un/vai mehānisko izturību; 2,54 mm solis

Pieteikumi

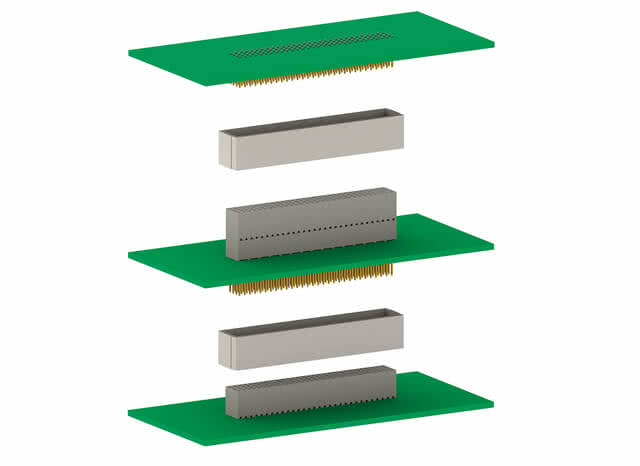

Savienojums „plati pret plati” ar attālumu starp platēm 15,24 mm un 22 mm

PC/104: pārskats

Fakti īsumā Pieteikumi PC/104 produkti Funkcijas PC/104 standarts Izstrādātāja skatījums BIEŽĀK UZDOTIE JAUTĀJUMI

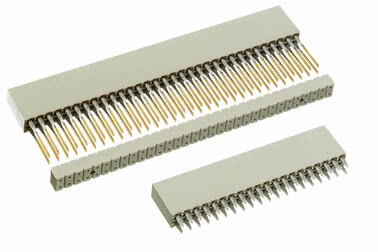

PC/104 savienotājsloksne

PC/104 savienotājsloksne Prece Nr. 962-40202-03

Savienojuma garums 3,4 mm, Skaits: 40, 3. kvalitātes pakāpe

Paralēli

Lodēta caur caurumiem

Rādīt sīkāku informāciju par produktu

PC/104 savienotājsloksne Prece Nr. 962-40202-03 - Tehniskie dati

Pamati

Specifikācija	PC/104
Kvalitātes līmenis	3
Kontaktu skaits	40
Savienojuma tehnoloģija	Lodēšanas tehnika
Savienojuma garums	3,4 mm
Attālums starp PCB	15,24 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

PC/104 savienotājsloksne Prece Nr. 962-40206-03

Savienojuma garums 3,4 mm, Skaits: 40, 2. kvalitātes pakāpe

Paralēli

Lodēta caur caurumiem

Rādīt sīkāku informāciju par produktu

PC/104 savienotājsloksne Prece Nr. 962-40206-03 - Tehniskie dati

Pamati

Specifikācija	PC/104
Kvalitātes līmenis	2
Kontaktu skaits	40
Savienojuma tehnoloģija	Lodēšanas tehnika
Savienojuma garums	3,4 mm
Attālums starp PCB	15,24 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

PC/104 savienotājsloksne Prece Nr. 962-40322-03

Savienojuma garums 3,4 mm, Skaits 64, 3. kvalitātes pakāpe

Paralēli

Lodēta caur caurumiem

Rādīt sīkāku informāciju par produktu

PC/104 savienotājsloksne Prece Nr. 962-40322-03 - Tehniskie dati

Pamati

Specifikācija	PC/104
Kvalitātes līmenis	3
Kontaktu skaits	64
Savienojuma tehnoloģija	Lodēšanas tehnika
Savienojuma garums	3,4 mm
Attālums starp PCB	15,24 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

PC/104 savienotājsloksne Prece Nr. 962-40326-03

Savienojuma garums 3,4 mm, Skaits 64, 2. kvalitātes pakāpe

Paralēli

Lodēta caur caurumiem

Rādīt sīkāku informāciju par produktu

PC/104 savienotājsloksne Prece Nr. 962-40326-03 - Tehniskie dati

Pamati

Specifikācija	PC/104
Kvalitātes līmenis	2
Kontaktu skaits	64
Savienojuma tehnoloģija	Lodēšanas tehnika
Savienojuma garums	3,4 mm
Attālums starp PCB	15,24 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

PC/104 savienotājsloksne Prece Nr. 962-60202-03

Savienojuma garums 3,4 mm, Skaits: 40, 3. kvalitātes pakāpe

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

PC/104 savienotājsloksne Prece Nr. 962-60202-03 - Tehniskie dati

Pamati

Specifikācija	PC/104
Kvalitātes līmenis	3
Kontaktu skaits	40
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	15,24 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

PC/104 savienotājsloksne Prece Nr. 962-60202-12

Savienojuma garums 12,2 mm, Skaits: 40, 3. kvalitātes pakāpe

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

PC/104 savienotājsloksne Prece Nr. 962-60202-12 - Tehniskie dati

Pamati

Specifikācija	PC/104
Kvalitātes līmenis	3
Kontaktu skaits	40
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	12,2 mm
Attālums starp PCB	15,24 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

PC/104 savienotājsloksne Prece Nr. 962-60206-03

Savienojuma garums 3,4 mm, Skaits: 40, 2. kvalitātes pakāpe

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

PC/104 savienotājsloksne Prece Nr. 962-60206-03 - Tehniskie dati

Pamati

Specifikācija	PC/104
Kvalitātes līmenis	2
Kontaktu skaits	40
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	15,24 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

PC/104 savienotājsloksne Prece Nr. 962-60206-12

Savienojuma garums 12,2 mm, Skaits: 40, 2. kvalitātes pakāpe

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

PC/104 savienotājsloksne Prece Nr. 962-60206-12 - Tehniskie dati

Pamati

Specifikācija	PC/104
Kvalitātes līmenis	2
Kontaktu skaits	40
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	12,2 mm
Attālums starp PCB	15,24 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

PC/104 savienotājsloksne Prece Nr. 962-60322-03

Savienojuma garums 3,4 mm, Skaits 64, 3. kvalitātes pakāpe

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

PC/104 savienotājsloksne Prece Nr. 962-60322-03 - Tehniskie dati

Pamati

Specifikācija	PC/104
Kvalitātes līmenis	3
Kontaktu skaits	64
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	15,24 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

PC/104 savienotājsloksne Prece Nr. 962-60322-12

Savienojuma garums 12,2 mm, Skaits 64, 3. kvalitātes pakāpe

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

PC/104 savienotājsloksne Prece Nr. 962-60322-12 - Tehniskie dati

Pamati

Specifikācija	PC/104
Kvalitātes līmenis	3
Kontaktu skaits	64
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	12,2 mm
Attālums starp PCB	15,24 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	maks. 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

PC/104 savienotājsloksne Prece Nr. 962-60326-03

Savienojuma garums 3,4 mm, Skaits 64, 2. kvalitātes pakāpe

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

PC/104 savienotājsloksne Prece Nr. 962-60326-03 - Tehniskie dati

Pamati

Specifikācija	PC/104
Kvalitātes līmenis	2
Kontaktu skaits	64
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	15,24 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

PC/104 savienotājsloksne Prece Nr. 962-60326-12

Savienojuma garums 12,2 mm, Skaits 64, 2. kvalitātes pakāpe

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

PC/104 savienotājsloksne Prece Nr. 962-60326-12 - Tehniskie dati

Pamati

Specifikācija	PC/104
Kvalitātes līmenis	2
Kontaktu skaits	64
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	12,2 mm
Attālums starp PCB	15,24 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

PC/104-Plus kontaktligzda

PC/104-Plus kontaktligzda Prece Nr. 272-30000-31

Savienojuma garums 2,8 mm, Skaits: 60, 3. kvalitātes pakāpe

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

PC/104-Plus kontaktligzda Prece Nr. 272-30000-31 - Tehniskie dati

Pamati

Specifikācija	PC/104-Plus
Kvalitātes līmenis	3
Kontaktu skaits	60
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,8 mm
Attālums starp PCB	15,24 mm un 22 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 1,5 ņūtons
Vilkšanas spēks uz kontaktu	vismaz 0,3 N

Elektriskais

Darbības strāva	maks. 1,7 A
Darba spriegums	100 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,5 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

PC/104-Plus savienotājsloksne

PC/104-Plus savienotājsloksne Prece Nr. 264-40303-02

Savienojuma garums 2,8 mm, Skaits: 120, 3. kvalitātes pakāpe

Paralēli

Lodēta caur caurumiem

Rādīt sīkāku informāciju par produktu

PC/104-Plus savienotājsloksne Prece Nr. 264-40303-02 - Tehniskie dati

Pamati

Specifikācija	PC/104-Plus
Kvalitātes līmenis	3
Kontaktu skaits	120
Savienojuma tehnoloģija	Lodēšanas tehnika
Savienojuma garums	2,8 mm
Attālums starp PCB	15,24 mm un 22 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 1,5 ņūtons
Vilkšanas spēks uz kontaktu	vismaz 0,3 N

Elektriskais

Darbības strāva	maks. 1,7 A
Darba spriegums	100 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,5 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

PC/104-Plus savienotājsloksne Prece Nr. 264-60303-02

Savienojuma garums 2,8 mm, Skaits: 120, 3. kvalitātes pakāpe

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

PC/104-Plus savienotājsloksne Prece Nr. 264-60303-02 - Tehniskie dati

Pamati

Specifikācija	PC/104-Plus
Kvalitātes līmenis	3
Kontaktu skaits	120
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,8 mm
Attālums starp PCB	15,24 mm un 22 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 1,5 ņūtons
Vilkšanas spēks uz kontaktu	vismaz 0,3 N

Elektriskais

Darbības strāva	maks. 1,7 A
Darba spriegums	100 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,5 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

PC/104-Plus savienotājsloksne Prece Nr. 264-60303-12

Savienojuma garums 12 mm, Skaits: 120, 3. kvalitātes pakāpe

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

PC/104-Plus savienotājsloksne Prece Nr. 264-60303-12 - Tehniskie dati

Pamati

Specifikācija	PC/104-Plus
Kvalitātes līmenis	3
Kontaktu skaits	120
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	12 mm
Attālums starp PCB	15,24 mm un 22 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 1,5 ņūtons
Vilkšanas spēks uz kontaktu	vismaz 0,3 N

Elektriskais

Darbības strāva	maks. 1,7 A
Darba spriegums	100 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,5 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

PC/104-Plus savienotājsloksne 22 mm

PC/104-Plus savienotājsloksne 22 mm Prece Nr. 264-61303-02

Savienojuma garums 2,8 mm, Skaits: 120, 3. kvalitātes pakāpe, 22 mm attālumam starp platēm

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

PC/104-Plus savienotājsloksne 22 mm Prece Nr. 264-61303-02 - Tehniskie dati

Pamati

Specifikācija	PC/104-Plus
Kvalitātes līmenis	3
Kontaktu skaits	120
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,8 mm
Attālums starp PCB	22 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 1,5 ņūtons
Vilkšanas spēks uz kontaktu	vismaz 0,3 N

Elektriskais

Darbības strāva	maks. 1,7 A
Darba spriegums	100 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,5 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

PC/104-Plus savienotājsloksne 22 mm Prece Nr. 264-61303-12

Savienojuma garums 12 mm, Skaits: 120, 3. kvalitātes pakāpe, 22 mm attālumam starp platēm

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

PC/104-Plus savienotājsloksne 22 mm Prece Nr. 264-61303-12 - Tehniskie dati

Pamati

Specifikācija	PC/104-Plus
Kvalitātes līmenis	3
Kontaktu skaits	120
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	12 mm
Attālums starp PCB	22 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 1,5 ņūtons
Vilkšanas spēks uz kontaktu	vismaz 0,3 N

Elektriskais

Darbības strāva	maks. 1,7 A
Darba spriegums	100 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	vismaz 0,5 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

PC/104-Plus piederumi

PC/104-Plus atstarotājs Prece Nr. 264-16302

Skaits: 120

Rādīt sīkāku informāciju par produktu

PC/104-Plus atstarotājs Prece Nr. 264-16302 - Tehniskie dati

Pamati

Specifikācija	PC/104-Plus
Kontaktu skaits	120
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

PC/104-Plus apvalks Prece Nr. 264-17302

Skaits: 120

Rādīt sīkāku informāciju par produktu

PC/104-Plus apvalks Prece Nr. 264-17302 - Tehniskie dati

Pamati

Specifikācija	PC/104-Plus
Kontaktu skaits	120
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

Cits stabu skaits? Cits statņu augstums? Alternatīvi kontaktu pārklājumi? Individuāli pielāgoti varianti? Atpalikušie kontakti?

Pieprasīt pielāgotus savienotājus

" Jums nav īstais? Pieprasiet pielāgotu savienotāju tagad!

Username:

Paldies! Mēs izskatīsim Jūsu pieprasījumu un sazināsimies ar Jums.

Ja rodas jautājumi, mēs esam Jūsu rīcībā jebkurā laikā pa e-pastu vai tālruni.

Nav atrasts piemērots produkts – pieprasiet produktu tagad:

Lauki, kas atzīmēti ar *, ir obligāti aizpildāmi.

Uzņēmums *

Sveiciens

Vārds *

Nosaukums *

Ielas *

POSTCODE *

Atrašanās vieta *

Valsts *

e-pasts *

Tālrunis *

Produkta prasības *

Ar mūsu privātuma politiku varat iepazīties šeit.

Funkcijas

PC/104 un PC/104-Plus savienotāji pārliecina ar ept uzņēmuma labi pārbaudīto presēšanas tehnoloģiju Tcom press®. Ar to palīdzību ir iespējams nodrošināt 15,24 mm un 22 mm attālumus starp drukātajām platēm. Kontaktu skaita un/vai mehāniskās izturības variācijas dod jums iespēju atrast pilnīgi individuālus risinājumus.

PC104 2 reihig — PC/104 ar divām rindām
Pārskats par detaļām

PC104Plus 4 reihig — PC/104-Plus 4 rindu
Pārskats par detaļām

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Mēs izgatavojam precīzi pielāgotus, individuālus savienotājus jūsu vajadzībām.

cits kontaktu skaits
citi savienojumu augstumi
alternatīvi kontaktu pārklājumi

Pieprasiet
individuālu savienotāju
jau tagad

Standarts PC/104 un PC/104-Plus

Ņemot vērā arvien jaudīgākas komponentes, radās nepieciešamība paplašināt PC/104 sistēmu, ieviešot ātrāku šķiedru sistēmu. Tāpēc PC/104 sistēma tika papildināta ar PCI šķiedru. Šis papildinājums specifikācijā tika nosaukts par PC/104-Plus.

PC/104 un PC/104-Plus savienotāji
Kamēr PC/104 šīna sastāv no diviem paralēli savienojamiem savienotājiem ar 40 un 64 kontaktiem un 2,54 mm atstatumu, PC/104-Plus jau ir pieejami 120 kontakti 4 rindās ar 2,00 mm atstatumu.

Izmantojot savienotājus ar pārneses zonu (gari kontakti) presēšanas tehnoloģijā, vairākas plātnes var ērti salikt viena uz otras (skatīt attēlu). PC/104 konsorcija noteiktie attālumi tiek ievēroti, izmantojot attāluma turētājus un apvalkus. Tādējādi vairs nav
nepieciešams papildus izmantot attāluma tapas.

Izstrādātāja skatījums

"ept savienotāji izceļas ar augstāko izciršanas kvalitāti, kas īpaši labi redzama pēc savienojuma tapu precīzās apstrādes. Pateicoties apstrādes kvalitātei un pieejamajiem kvalitātes līmeņiem, tiek nodrošināts liels savienošanas ciklu skaits. ept PC/104 un PC/104-Plus savienotāji tiek piegādāti ar tirgū labi pazīstamo un pārbaudīto Tcom press® iespiešanas zonu, tādējādi nodrošinot augstāko uzticamību visos iespējamajos pielietojumos.

Šajā savienotājā kontaktu sloksnes tiek ievietotas ar vienkāršu plakanas plāksnes ievietošanas instrumentu. Tādējādi tiek novērstas izmaksas par darbietilpīgu roku lodēšanu, un nav nepieciešama papildu apstrāde pārneses stabiņiem. (lodēšanas tiltiņi, alvas šļakatas) Iespiežot kontaktjoslas ar savienojuma stabiņiem, no apakšas tiek uzstumts vadības elements, kas stabilizē savienojuma stabiņus. Turklāt tas kalpo kā atstarotājs, tādējādi nodrošinot 0,6" attālumu, savienojot moduļus."

FAQ: Jautājumi un atbildes par PC/104, PC/104-Plus

Vai PC/104 un PC/104 Plus iespiežamo savienotāju izolācijas korpusi ir pieejami dažādās krāsās? Vai PC/104 un PC/104 Plus iespiestajiem savienotājiem vadības korpuss ir jāpasūta atsevišķi kā piederums? Kāda ir PC/104 un PC/104 Plus savienotāju īpatnība?

Vai PC/104 un PC/104 Plus iespiežamo savienotāju izolācijas korpusi ir pieejami dažādās krāsās?

PC/104 un PC/104 Plus iespraužamie savienotāji uzņēmumā „ept“ ir pieejami pelēkā un melnā krāsā.

Vai PC/104 un PC/104 Plus iespiestajiem savienotājiem vadības korpuss ir jāpasūta atsevišķi kā piederums?

Vadības elements, kas presēšanas procesā stabilizē savienojuma stabiņu, ir daļa no presējamu savienotāju standarta aprīkojuma.

Kāda ir PC/104 un PC/104 Plus savienotāju īpatnība?

PC/104 un PC/104-Plus savienotāji pārliecina ar ept izstrādāto, laika gaitā pārbaudīto Tcom press® presēšanas tehnoloģiju. Turklāt, izmantojot šos savienotājus, ir iespējams nodrošināt 15,24 mm un 22 mm attālumus starp platēm.
