hm2.0: pārskats

Fakti īsumā Pieteikumi hm2.0 produkti Funkcijas Norm IEC 61076-4-101 Sistēmas modularitāte Ātrdarbīgas lietojumprogrammas Biežāk uzdoto jautājumu sadaļa

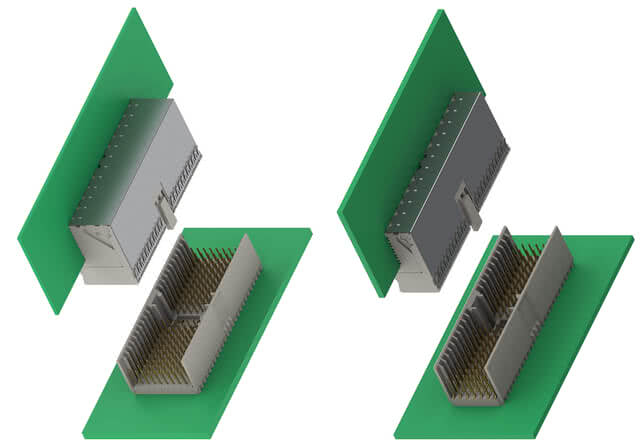

Cietie savienotāji saskaņā ar standartu IEC 61076-4-101, 2 mm solis

Augsta kontaktu blīvums: hm2.0 sērijas cietmetāla savienotāji ir izstrādāti atbilstoši starptautiskajam standartam IEC 61076-4-101. Ekranētais savienotājs ar 2,0 mm soli ir piemērots lietojumiem, kuriem nepieciešama augsta kontaktu blīvums un uzticamība. Tādēļ šī savienotāju sistēma ir ļoti populāra aizmugurējās plāksnes jomā. Standartizācija nodrošina savienotāju savietojamību starp dažādiem ražotājiem.

Funkcijas

Plaša konstrukciju
izvēle Moduļveida savienotāji ar 2 mm soli
5 vai 8 signālu rindas
12 dažādi kontaktu garumi
Iespējama individuāla
konfigurācija Pieejami ar vai bez
ekranējuma Datu pārraides ātrums līdz 3,125 Gbit/s Izturīga
konstrukcija
Piederumi, piemēram, aizsargapvalki un kodēšanas elementi

Pieteikumi

Telekomunikācijas
Tīkla sistēmas
CompactPCI
Medicīnas tehnika
Rūpnieciskie datori (IPC)

hm2.0: pārskats

Fakti īsumā Pieteikumi hm2.0 produkti Funkcijas Norm IEC 61076-4-101 Sistēmas modularitāte Ātrdarbīgas lietojumprogrammas Biežāk uzdoto jautājumu sadaļa

Līstes

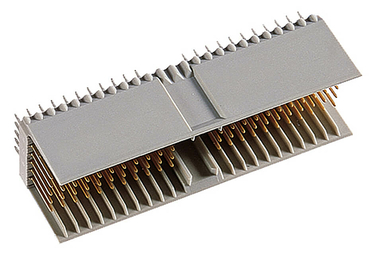

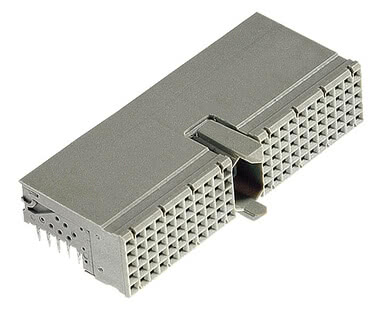

hm2.0 savienotājsloksne, A tips Prece Nr. 244-11000-15

Skaits 110, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, bez ekranēšanas, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, A tips Prece Nr. 244-11000-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	110
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, A tips Prece Nr. 244-11300-15

Skaits 110, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, ar ekranējumu, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, A tips Prece Nr. 244-11300-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	110
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, A tips Prece Nr. 244-11305-15

Skaits 90, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, ar ekranējumu, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, A tips Prece Nr. 244-11305-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	90
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, A tips Prece Nr. 244-11306-15

Skaits 90, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, ar ekranējumu, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, A tips Prece Nr. 244-11306-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	90
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

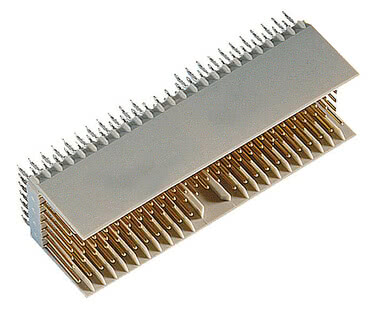

hm2.0 savienotājsloksne, modelis AB25 Prece Nr. 244-61000-15

Skaits: 125, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, bez ekranēšanas, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, modelis AB25 Prece Nr. 244-61000-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	125
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, modelis AB25 Prece Nr. 244-61300-15

Skaits: 125, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, ar ekranējumu, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, modelis AB25 Prece Nr. 244-61300-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	125
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

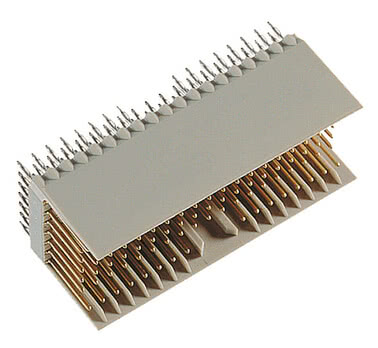

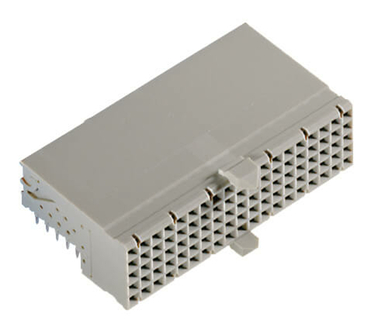

hm2.0 kontaktligzda, modelis AB19 Prece Nr. 244-63000-15

Skaits 95, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, bez ekranēšanas, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 kontaktligzda, modelis AB19 Prece Nr. 244-63000-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	95
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 kontaktligzda, modelis AB19 Prece Nr. 244-63300-15

Skaits 95, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, ar ekranējumu, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 kontaktligzda, modelis AB19 Prece Nr. 244-63300-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	95
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

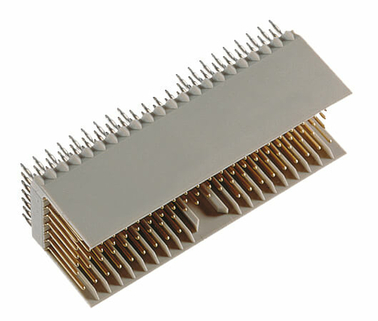

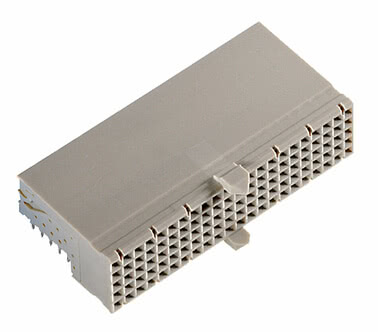

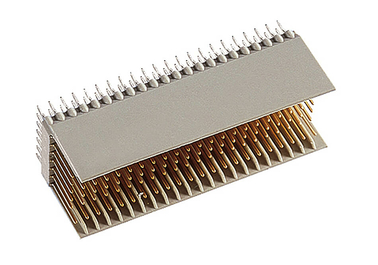

hm2.0 kontaktdakša, modelis AB22 Prece Nr. 244-62000-15

Skaits 110, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, bez ekranēšanas, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 kontaktdakša, modelis AB22 Prece Nr. 244-62000-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	110
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 kontaktdakša, modelis AB22 Prece Nr. 244-62300-15

Skaits 110, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, ar ekranējumu, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 kontaktdakša, modelis AB22 Prece Nr. 244-62300-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	110
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 kontaktligzda, modelis B25 Prece Nr. 244-21000-15

Skaits: 125, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, bez ekranēšanas, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 kontaktligzda, modelis B25 Prece Nr. 244-21000-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	125
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 kontaktligzda, modelis B25 Prece Nr. 244-21300-15

Skaits: 125, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, ar ekranējumu, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 kontaktligzda, modelis B25 Prece Nr. 244-21300-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	125
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

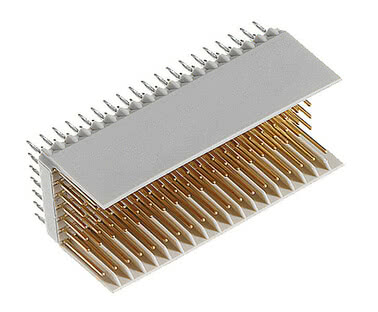

hm2.0 kontaktdakša, modelis B19 Prece Nr. 244-23000-15

Skaits 95, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, bez ekranēšanas, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 kontaktdakša, modelis B19 Prece Nr. 244-23000-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	95
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 kontaktdakša, modelis B19 Prece Nr. 244-23300-15

Skaits 95, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, ar ekranējumu, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 kontaktdakša, modelis B19 Prece Nr. 244-23300-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	95
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

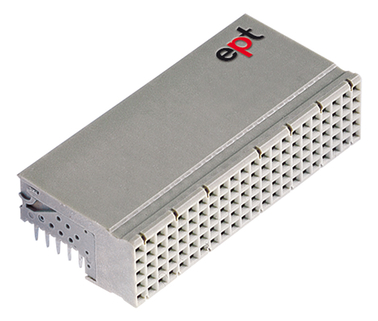

hm2.0 savienotājsloksne, B22 tips Prece Nr. 244-22000-15

Skaits 110, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, bez ekranēšanas, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, B22 tips Prece Nr. 244-22000-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	110
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, B22 tips Prece Nr. 244-22300-15

Skaits 110, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, ar ekranējumu, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, B22 tips Prece Nr. 244-22300-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	110
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

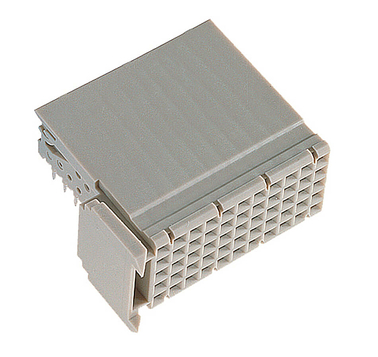

hm2.0 kontaktligzda, C tips Prece Nr. 244-31000-15

Skaits 55, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, bez ekranēšanas, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 kontaktligzda, C tips Prece Nr. 244-31000-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	55
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 kontaktligzda, C tips Prece Nr. 244-31300-15

Skaits 55, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, ar ekranējumu, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 kontaktligzda, C tips Prece Nr. 244-31300-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	55
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

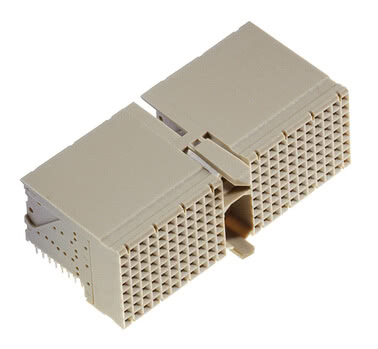

hm2.0 kontaktligzda, D tips Prece Nr. 246-11000-15

Skaits 176, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, pieejams ar vai bez ekranējuma, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 kontaktligzda, D tips Prece Nr. 246-11000-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	176
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 kontaktligzda, D tips Prece Nr. 246-11300-15

Skaits 176, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, pieejams ar vai bez ekranējuma, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 kontaktligzda, D tips Prece Nr. 246-11300-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	176
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

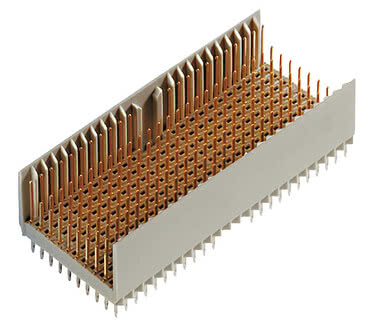

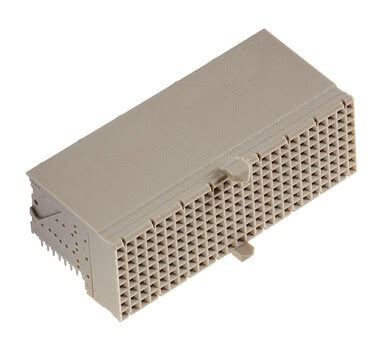

hm2.0 kontaktligzda, DE tips Prece Nr. 246-61000-15

Skaits 200, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, pieejams ar vai bez ekranējuma, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 kontaktligzda, DE tips Prece Nr. 246-61000-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	200
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 kontaktligzda, DE tips Prece Nr. 246-61300-15

Skaits 200, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, pieejams ar vai bez ekranējuma, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 kontaktligzda, DE tips Prece Nr. 246-61300-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	200
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

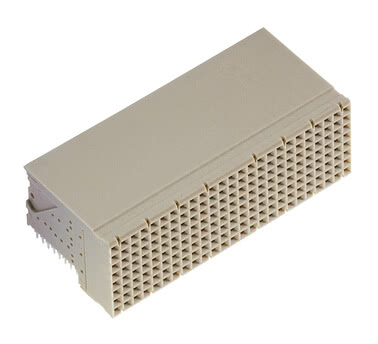

hm2.0 savienotājsloksne, E tips Prece Nr. 246-21000-15

Skaits 200, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, pieejams ar vai bez ekranējuma, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, E tips Prece Nr. 246-21000-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	200
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, E tips Prece Nr. 246-21300-15

Skaits 200, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, pieejams ar vai bez ekranējuma, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, E tips Prece Nr. 246-21300-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	200
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, F tips Prece Nr. 246-31000-15

Skaits 88, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, pieejams ar vai bez ekranējuma, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, F tips Prece Nr. 246-31000-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	88
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, F tips Prece Nr. 246-31300-15

Skaits 88, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, pieejams ar vai bez ekranējuma, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, F tips Prece Nr. 246-31300-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	88
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

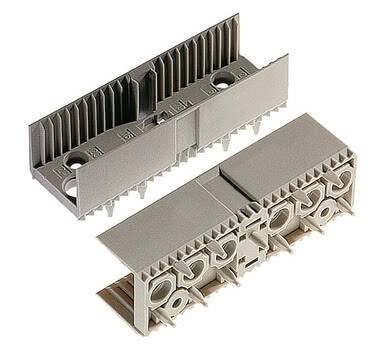

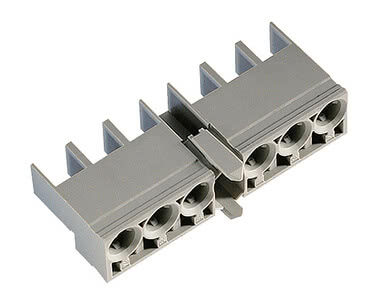

hm2.0 savienotājsloksne, L veida Prece Nr. 244-51000

vismaz 1,44 mm biezai drukātajai platenei, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Power

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, L veida Prece Nr. 244-51000 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

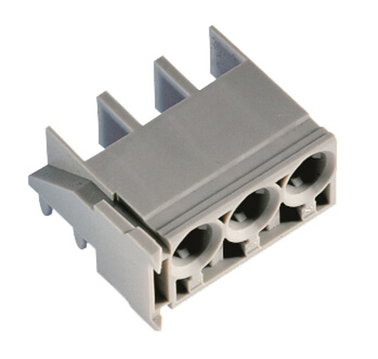

hm2.0 savienotājsloksne, N tips Prece Nr. 244-52000

vismaz 1,44 mm biezai drukātajai platenei, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Power

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, N tips Prece Nr. 244-52000 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, A15 tips Prece Nr. 244-13000-15

Skaits: 60, Savienojuma garums 2,9 mm, vismaz 1,44 mm biezai drukātajai platenei, bez ekranēšanas, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, A15 tips Prece Nr. 244-13000-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	60
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	2,9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,6 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Nažu turētāji

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11010-15

Skaits 110, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11010-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	110
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11310-15

Skaits 154, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11310-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	154
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11322-15

Skaits 154, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11322-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	154
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11323-15

Skaits: 100, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11323-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	100
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11360-15F

Skaits 154, Savienojuma garums 14,5 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11360-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	154
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	14,5 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11709-15F

Skaits: 100, Savienojuma garums 16 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11709-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	100
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	16 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11710-15F

Skaits 154, Savienojuma garums 16 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11710-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	154
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	16 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11715-15F

Skaits 154, Savienojuma garums 16 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11715-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	154
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	16 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11734-15F

Skaits 154, Savienojuma garums 14,5 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11734-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	154
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	14,5 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, modelis AB25 Prece Nr. 243-61010-15

Skaits: 125, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, modelis AB25 Prece Nr. 243-61010-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	125
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, modelis AB25 Prece Nr. 243-61310-15

Skaits 169, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, modelis AB25 Prece Nr. 243-61310-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	169
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, modelis AB25 Prece Nr. 243-61320-15

Skaits 169, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, modelis AB25 Prece Nr. 243-61320-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	169
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, modelis AB25 Prece Nr. 243-61360-15F

Skaits 169, Savienojuma garums 14,5 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, modelis AB25 Prece Nr. 243-61360-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	169
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	14,5 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, modelis AB19 Prece Nr. 243-63010-15

Skaits 95, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, modelis AB19 Prece Nr. 243-63010-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	95
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, modelis AB19 Prece Nr. 243-63310-15

Skaits 127, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, modelis AB19 Prece Nr. 243-63310-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	127
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, modelis AB19 Prece Nr. 243-63320-15

Skaits 127, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, modelis AB19 Prece Nr. 243-63320-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	127
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, modelis AB19 Prece Nr. 243-63360-15F

Skaits 127, Savienojuma garums 14,5 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, modelis AB19 Prece Nr. 243-63360-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	127
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	14,5 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, modelis AB22 Prece Nr. 243-62010-15

Skaits 110, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, modelis AB22 Prece Nr. 243-62010-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	110
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, modelis AB22 Prece Nr. 243-62310-15

Skaits 146, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, modelis AB22 Prece Nr. 243-62310-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	146
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, modelis AB22 Prece Nr. 243-62320-15

Skaits 146, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, modelis AB22 Prece Nr. 243-62320-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	146
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, modelis AB22 Prece Nr. 243-62360-15F

Skaits 146, Savienojuma garums 14,5 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, modelis AB22 Prece Nr. 243-62360-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	146
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	14,5 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B25 tips Prece Nr. 243-21010-15

Skaits: 125, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B25 tips Prece Nr. 243-21010-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	125
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B25 tips Prece Nr. 243-21020-15

Skaits: 125, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B25 tips Prece Nr. 243-21020-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	125
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B25 tips Prece Nr. 243-21310-15

Skaits 175, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B25 tips Prece Nr. 243-21310-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	175
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B25 tips Prece Nr. 243-21320-15

Skaits 175, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B25 tips Prece Nr. 243-21320-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	175
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B19 tips Prece Nr. 243-23310-15

Skaits 95, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B19 tips Prece Nr. 243-23310-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	95
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B19 tips Prece Nr. 243-23320-15

Skaits 133, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B19 tips Prece Nr. 243-23320-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	133
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B19 tips Prece Nr. 243-23360-15F

Skaits 133, Savienojuma garums 14,5 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B19 tips Prece Nr. 243-23360-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	133
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	14,5 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B19 tips Prece Nr. 243-23361-15F

Skaits 133, Savienojuma garums 14,5 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B19 tips Prece Nr. 243-23361-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	133
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	14,5 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B19 tips Prece Nr. 243-23371-15F

Skaits 133, Savienojuma garums 16 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B19 tips Prece Nr. 243-23371-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	133
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	16 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B19 tips Prece Nr. 243-23700-15F

Skaits 133, Savienojuma garums 16 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B19 tips Prece Nr. 243-23700-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	133
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	16 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B19 tips Prece Nr. 243-23716-15F

Skaits 133, Savienojuma garums 14,5 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B19 tips Prece Nr. 243-23716-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	133
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	14,5 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22310-15

Skaits 154, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22310-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	154
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22311-15

Skaits 154, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22311-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	154
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22312-15

Skaits 132, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22312-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	132
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22320-15

Skaits 154, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22320-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	154
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22351-15F

Skaits 132, Savienojuma garums 14,5 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22351-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	132
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	14,5 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22360-15F

Skaits 154, Savienojuma garums 14,5 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22360-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	154
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	14,5 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22361-15F

Skaits 154, Savienojuma garums 14,5 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22361-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	154
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	14,5 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22371-15F

Skaits 154, Savienojuma garums 16 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22371-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	154
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	16 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22734-15F

Skaits 154, Savienojuma garums 14,5 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, B22 tips Prece Nr. 243-22734-15F - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	154
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	14,5 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, C tips Prece Nr. 243-31010-15

Skaits 55, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, C tips Prece Nr. 243-31010-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	55
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, C tips Prece Nr. 243-31020-15

Skaits 55, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, C tips Prece Nr. 243-31020-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	55
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, C tips Prece Nr. 243-31310-15

Skaits 77, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, C tips Prece Nr. 243-31310-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	77
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, C tips Prece Nr. 243-31320-15

Skaits 77, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, C tips Prece Nr. 243-31320-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	77
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, D tips Prece Nr. 245-11010-15

Skaits 176, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, D tips Prece Nr. 245-11010-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	176
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, D tips Prece Nr. 245-11310-15

Skaits 220, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, D tips Prece Nr. 245-11310-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	220
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, DE tips Prece Nr. 245-61010-15

Skaits 200, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, DE tips Prece Nr. 245-61010-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	200
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, DE tips Prece Nr. 245-61310-15

Skaits 244, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, DE tips Prece Nr. 245-61310-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	244
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, E tips Prece Nr. 245-21010-15

Skaits 200, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, E tips Prece Nr. 245-21010-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	200
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, E tips Prece Nr. 245-21310-15

Skaits: 250, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, E tips Prece Nr. 245-21310-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	250
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, F tips Prece Nr. 245-31010-15

Skaits 88, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, F tips Prece Nr. 245-31010-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	88
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, F tips Prece Nr. 245-31310-15

Skaits 110, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, F tips Prece Nr. 245-31310-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	110
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, L veida Prece Nr. 243-51000

vismaz 1,44 mm biezai drukātajai platenei, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Power

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, L veida Prece Nr. 243-51000 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, M tips Prece Nr. 243-41010-15

Skaits 55, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Power

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, M tips Prece Nr. 243-41010-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	55
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, M tips Prece Nr. 243-41310-15

Skaits 77, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Power

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, M tips Prece Nr. 243-41310-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	77
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, N tips Prece Nr. 243-52000

vismaz 1,44 mm biezai drukātajai platenei, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Power

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, N tips Prece Nr. 243-52000 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, modelis A15 Prece Nr. 243-13010-15

Skaits: 60, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, modelis A15 Prece Nr. 243-13010-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	60
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, modelis A15 Prece Nr. 243-13020-15

Skaits: 60, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, modelis A15 Prece Nr. 243-13020-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	60
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājslēgums, modelis A15 Prece Nr. 243-13310-15

Skaits 84, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājslēgums, modelis A15 Prece Nr. 243-13310-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	84
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11321-15

Skaits 154, Savienojuma garums 3,7 mm, ja plātnes biezums ir > 2,2 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 savienotājsloksne, A tips Prece Nr. 243-11321-15 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	154
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,7 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	200
Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Kontakts: maks. 0,75 N, ekranējums: maks. 1 N
Vilkšanas spēks uz kontaktu	Kontakts: vismaz 0,15 N, ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Gaisa un slīpēšanas attālums	≥ 0,8 mm
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Derēšanas diagramma

Piederumi

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8011

hm sliežu profilam, Riekstu brūns RAL 8011

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8011 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8012

hm sliežu profilam, Zemeņu sarkans RAL 3018, Telefonijas specifikācija

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8012 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8013

hm sliežu profilam, Zils RAL 4005

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8013 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8014

hm sliežu profilam, Brilliantblau RAL 5007, 5,0 V cPCI

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8014 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8021

hm sliežu profilam, Zaļš RAL 6011

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8021 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8031

hm sliežu profilam, Kadmija dzeltenais RAL 1021, 3.3 cPCI

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8031 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8032

hm sliežu profilam, Šīfera pelēks RAL 7015

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8032 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8033

hm sliežu profilam, Tērauda zils RAL 5011

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8033 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8034

hm sliežu profilam, Pastellorange RAL 2003

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8034 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8041

hm sliežu profilam, Okerkrāsas dzeltenais RAL 1024

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktlīsti Prece Nr. 244-8041 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8011

hm mērītāju slieksnēm, Riekstu brūns RAL 8011

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8011 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8012

hm mērītāju slieksnēm, Zemeņu sarkans RAL 3018, Telefonijas specifikācija

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8012 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8013

hm mērītāju slieksnēm, Zils RAL 4005

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8013 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8014

hm mērītāju slieksnēm, Brilliantblau RAL 5007, 5,0 V cPCI

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8014 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8021

hm mērītāju slieksnēm, Zaļš RAL 6011

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8021 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8031

hm mērītāju slieksnēm, Kadmija dzeltenais RAL 1021, 3.3 cPCI

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8031 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8032

hm mērītāju slieksnēm, Šīfera pelēks RAL 7015

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8032 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8033

hm mērītāju slieksnēm, Tērauda zils RAL 5011

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8033 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8034

hm mērītāju slieksnēm, Pastellorange RAL 2003

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8034 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8041

hm mērītāju slieksnēm, Okerkrāsas dzeltenais RAL 1024

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 kodēšanas modulis ar kontaktligzdām Prece Nr. 243-8041 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	Polibutadiēns

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apakšējā aizsargplāksne, A tips Prece Nr. 244-11600-1

22 Kontakti, Savienojuma garums 3,4 mm, vismaz 1,44 mm biezai drukātajai platenei, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 apakšējā aizsargplāksne, A tips Prece Nr. 244-11600-1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	22
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Ekranēšana: maks. 1 N
Vilkšanas spēks uz kontaktu	Ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apakšējā aizsargplāksne, modelis B25 Prece Nr. 244-21600-1

25 Kontakti, Savienojuma garums 3,4 mm, vismaz 1,44 mm biezai drukātajai platenei, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 apakšējā aizsargplāksne, modelis B25 Prece Nr. 244-21600-1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	25
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Ekranēšana: maks. 1 N
Vilkšanas spēks uz kontaktu	Ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apakšējā aizsargplāksne, modelis B19 Prece Nr. 244-23600-1

19 Kontakti, Savienojuma garums 3,4 mm, vismaz 1,44 mm biezai drukātajai platenei, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 apakšējā aizsargplāksne, modelis B19 Prece Nr. 244-23600-1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	19
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Ekranēšana: maks. 1 N
Vilkšanas spēks uz kontaktu	Ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apakšējā aizsargplāksne, modelis B22 Prece Nr. 244-22600-1

22 Kontakti, Savienojuma garums 3,4 mm, vismaz 1,44 mm biezai drukātajai platenei, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 apakšējā aizsargplāksne, modelis B22 Prece Nr. 244-22600-1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	22
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Ekranēšana: maks. 1 N
Vilkšanas spēks uz kontaktu	Ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apakšējā aizsargplāksne, C tips Prece Nr. 244-31600-1

11 Kontakti, Savienojuma garums 3,4 mm, vismaz 1,44 mm biezai drukātajai platenei, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 apakšējā aizsargplāksne, C tips Prece Nr. 244-31600-1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	11
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Ekranēšana: maks. 1 N
Vilkšanas spēks uz kontaktu	Ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apakšējā aizsargplāksne, D tips Prece Nr. 246-11600-1

22 Kontakti, Savienojuma garums 3,4 mm, vismaz 1,44 mm biezai drukātajai platenei, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 apakšējā aizsargplāksne, D tips Prece Nr. 246-11600-1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	22
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Ekranēšana: maks. 1 N
Vilkšanas spēks uz kontaktu	Ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apakšējā aizsargplāksne, E tips Prece Nr. 246-21600-1

25 Kontakti, Savienojuma garums 3,4 mm, vismaz 1,44 mm biezai drukātajai platenei, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 apakšējā aizsargplāksne, E tips Prece Nr. 246-21600-1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	25
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Ekranēšana: maks. 1 N
Vilkšanas spēks uz kontaktu	Ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apakšējā aizsargplāksne, F tips Prece Nr. 246-31600-1

11 Kontakti, Savienojuma garums 3,4 mm, vismaz 1,44 mm biezai drukātajai platenei, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

hm2.0 apakšējā aizsargplāksne, F tips Prece Nr. 246-31600-1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Kvalitātes līmenis	2
Kontaktu skaits	11
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Kontaktinformācija	Bronza

Mehāniskais

Režģa dimensija	2,0 mm
Ievietošanas spēks uz kontaktu	Ekranēšana: maks. 1 N
Vilkšanas spēks uz kontaktu	Ekranējums: vismaz 0,15 N
Kalpošanas laiks	> 250 pieslēgšanas cikli

Elektriskais

Darbības strāva	1,5 A pie +20 °C, 1,0 A pie +70 °C
Kontaktu pretestība	maks. 20 mΩ
Izolācijas pretestība	vismaz 10⁴ MΩ
Testa spriegums	750 V (vidējā kvadrātiskā vērtība)
Datu pārraide	3,125 Gbit/s

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks A Prece Nr. 243-5525-1/1

plātnes biezumam 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks A Prece Nr. 243-5525-1/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks A Prece Nr. 243-5525-2/1

plātnes biezumam 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks A Prece Nr. 243-5525-2/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks A Prece Nr. 243-5525-3/1

ja plašu biezums ir > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks A Prece Nr. 243-5525-3/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks A Prece Nr. 243-5525-4/1

plātnes biezumam 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks A Prece Nr. 243-5525-4/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks A Prece Nr. 243-5525-5/1

ja plātnes biezums ir mazāks par 2,4 mm, x = 6,3 mm, y = 16,75 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks A Prece Nr. 243-5525-5/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 Shroud AB19 Prece Nr. 243-5719-1/1

hm AB Isolierkoerper fuer Uebergabesteckzonen Foto

plātnes biezumam 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 Shroud AB19 Prece Nr. 243-5719-1/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 Shroud AB19 Prece Nr. 243-5719-2/1

plātnes biezumam 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 Shroud AB19 Prece Nr. 243-5719-2/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 Shroud AB19 Prece Nr. 243-5719-3/1

ja plašu biezums ir > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 Shroud AB19 Prece Nr. 243-5719-3/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 Shroud AB19 Prece Nr. 243-5719-4/1

plātnes biezumam 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 Shroud AB19 Prece Nr. 243-5719-4/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 Shroud AB19 Prece Nr. 243-5719-5/1

ja plātnes biezums ir mazāks par 2,4 mm, x = 6,3 mm, y = 16,75 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 Shroud AB19 Prece Nr. 243-5719-5/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks AB22 Prece Nr. 243-5722-1/1

plātnes biezumam 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks AB22 Prece Nr. 243-5722-1/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks AB22 Prece Nr. 243-5722-2/1

plātnes biezumam 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks AB22 Prece Nr. 243-5722-2/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks AB22 Prece Nr. 243-5722-3/1

ja plašu biezums ir > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks AB22 Prece Nr. 243-5722-3/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks AB22 Prece Nr. 243-5722-4/1

plātnes biezumam 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks AB22 Prece Nr. 243-5722-4/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks AB22 Prece Nr. 243-5722-5/1

ja plātnes biezums ir mazāks par 2,4 mm, x = 6,3 mm, y = 16,75 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks AB22 Prece Nr. 243-5722-5/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 Shroud AB25 Prece Nr. 243-5725-1/1

plātnes biezumam 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 Shroud AB25 Prece Nr. 243-5725-1/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 Shroud AB25 Prece Nr. 243-5725-2/1

plātnes biezumam 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 Shroud AB25 Prece Nr. 243-5725-2/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 Shroud AB25 Prece Nr. 243-5725-3/1

ja plašu biezums ir > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 Shroud AB25 Prece Nr. 243-5725-3/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 Shroud AB25 Prece Nr. 243-5725-4/1

plātnes biezumam 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 Shroud AB25 Prece Nr. 243-5725-4/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 Shroud AB25 Prece Nr. 243-5725-5/1

ja plātnes biezums ir mazāks par 2,4 mm, x = 6,3 mm, y = 16,75 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 Shroud AB25 Prece Nr. 243-5725-5/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks B25 Prece Nr. 243-5625-1/1

plātnes biezumam 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks B25 Prece Nr. 243-5625-1/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks B25 Prece Nr. 243-5625-2/1

plātnes biezumam 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks B25 Prece Nr. 243-5625-2/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks B25 Prece Nr. 243-5625-3/1

ja plašu biezums ir > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks B25 Prece Nr. 243-5625-3/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks B25 Prece Nr. 243-5625-4/1

plātnes biezumam 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks B25 Prece Nr. 243-5625-4/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks B25 Prece Nr. 243-5625-5/1

ja plātnes biezums ir mazāks par 2,4 mm, x = 6,3 mm, y = 16,75 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks B25 Prece Nr. 243-5625-5/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks B19 Prece Nr. 243-5619-1/1

plātnes biezumam 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks B19 Prece Nr. 243-5619-1/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks B19 Prece Nr. 243-5619-2/1

plātnes biezumam 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks B19 Prece Nr. 243-5619-2/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks B19 Prece Nr. 243-5619-3/1

ja plašu biezums ir > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks B19 Prece Nr. 243-5619-3/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks B19 Prece Nr. 243-5619-4/1

plātnes biezumam 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks B19 Prece Nr. 243-5619-4/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks B19 Prece Nr. 243-5619-5/1

ja plātnes biezums ir mazāks par 2,4 mm, x = 6,3 mm, y = 16,75 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks B19 Prece Nr. 243-5619-5/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks B22 Prece Nr. 243-5622-1/1

plātnes biezumam 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks B22 Prece Nr. 243-5622-1/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks B22 Prece Nr. 243-5622-2/1

plātnes biezumam 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks B22 Prece Nr. 243-5622-2/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks B22 Prece Nr. 243-5622-3/1

ja plašu biezums ir > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks B22 Prece Nr. 243-5622-3/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks B22 Prece Nr. 243-5622-4/1

plātnes biezumam 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks B22 Prece Nr. 243-5622-4/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks B22 Prece Nr. 243-5622-5/1

ja plātnes biezums ir mazāks par 2,4 mm, x = 6,3 mm, y = 16,75 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks B22 Prece Nr. 243-5622-5/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks C Prece Nr. 243-5511-1/1

plātnes biezumam 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks C Prece Nr. 243-5511-1/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks C Prece Nr. 243-5511-2/1

plātnes biezumam 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks C Prece Nr. 243-5511-2/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks C Prece Nr. 243-5511-3/1

ja plašu biezums ir > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks C Prece Nr. 243-5511-3/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks C Prece Nr. 243-5511-4/1

plātnes biezumam 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks C Prece Nr. 243-5511-4/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

hm2.0 apvalks C Prece Nr. 243-5511-5/1

ja plātnes biezums ir mazāks par 2,4 mm, x = 6,3 mm, y = 16,75 mm, testēts saskaņā ar standartu IEC 61076-4-101

Taisnā leņķī

Rādīt sīkāku informāciju par produktu

hm2.0 apvalks C Prece Nr. 243-5511-5/1 - Tehniskie dati

Pamati

Specifikācija	IEC 61076-4-101
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,0 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

Cits stabu skaits? Cits statņu augstums? Alternatīvi kontaktu pārklājumi? Individuāli pielāgoti varianti? Atpalikušie kontakti?

Pieprasīt pielāgotus savienotājus

" Jums nav īstais? Pieprasiet pielāgotu savienotāju tagad!

Username:

Paldies! Mēs izskatīsim Jūsu pieprasījumu un sazināsimies ar Jums.

Ja rodas jautājumi, mēs esam Jūsu rīcībā jebkurā laikā pa e-pastu vai tālruni.

Nav atrasts piemērots produkts – pieprasiet produktu tagad:

Lauki, kas atzīmēti ar *, ir obligāti aizpildāmi.

Uzņēmums *

Sveiciens

Vārds *

Nosaukums *

Ielas *

POSTCODE *

Atrašanās vieta *

Valsts *

e-pasts *

Tālrunis *

Produkta prasības *

Mūsu privātuma politiku varat apskatīt šeit.

Funkcijas

hm2.0 savienotāji tiek izmantoti, piemēram, CompactPCI sistēmās. Tas ir PICMG standarts augstas klases sistēmām ar 19 collu korpusu un pasīvo aizmugurējo plati. Pateicoties izturīgajai konstrukcijai un datu pārraides ātrumam līdz 3,125 Gbit/s, tie ir piemēroti augstām prasībām attiecībā uz veiktspēju, izturību un darbības drošību. hm2.0 savienotājs arvien biežāk tiek izmantots arī rūpnieciskajās lietojumprogrammās, jo tam ir izturīga savienojuma sistēma un augsta kontaktu blīvums ar 2 mm soli. Savienotājs ir pieejams ar 5 vai 8 signālu rindām un 12 dažādiem kontaktu garumiem.

hm20 Federleiste — hm2.0 Federleiste A tips
Pārskats par detaļām

hm20 Messerleiste — hm2.0 savienotājslēgums, A tips
Pārskats par detaļām

5 iekšējās kontaktu rindas signāla pārraidei

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Mēs izgatavojam precīzi pielāgotus, individuālus savienotājus jūsu vajadzībām.

cits kontaktu skaits
citi savienojumu augstumi
alternatīvi kontaktu pārklājumi

Pieprasiet individuālu savienotāju jau tagad

Standarts IEC 61076-4-101

Cietmetražo savienotāju sērija ept hm2.0 ir izstrādāta un ražota atbilstoši starptautiskajam standartam IEC 61076-4-101. Tādējādi lietotājiem tiek nodrošināts pasaules mēroga standarts plašu skaitu kontaktu savienotāju izmantošanai drukāto shēmu savienošanai. Drukātās shēmas var viegli nomainīt no vienas sistēmas uz citu. Svarīgi parametri, piemēram, fiksācija, ekranēšana un kodēšana, paliek saderīgi arī pēc lietošanas.

ept hm2.0 savienotāji ir izgatavoti ar 2 mm metrisko soli. Šos savienotājus var viegli savienot virknē, nepārtraucot 2 mm soli savienojumu vietās. Šis režģa izkārtojums piedāvā priekšrocības galvenokārt plašu izstrādē, jo atsevišķos savienotāju moduļos nerodas telpas zudums.

Moduļi A, D, L un M ir aprīkoti ar daudzfunkciju bloku. Tas uzņem standartā paredzētos kodēšanas ieliktņus. Uzliektās vadules garantē pareizu asmeņu un atsperu sliežu savstarpējo izvietojumu, kā arī aizsardzību pret pagriešanos pirms kontaktu izveides. Kodēšanas ieliktņus fiksē vai atbrīvo ar vienkāršu iestiprināšanas un izvilkšanas rīku.

ept piedāvā hm2.0 asmeņu sliežu savienotājiem četrus dažādus garumus savienojuma pusei un trīs garumus savienojuma pusei. Dažādie savienojumu garumi ir nepieciešami, lai, savienojot vai atvienojot moduļus, vispirms izveidotu vai atvienotu noteiktus signāla vai zemes vadus. Garie savienojumi ar 11,25 mm garumu galvenokārt ir nepieciešami ekrāna rindām z un f.

Lai nodrošinātu labāku savienošanu un novērstu savienotāju pagriešanos, izolācijas korpusi galos ir aprīkoti ar fasēm. Šīs fāzes nodrošina precīzu pozicionēšanu uz plašu un sniedz moduļiem savstarpēju nepieciešamo stabilitāti.

Lai novērstu plašu sajaukšanu, modernā BUS sistēmā ir nepieciešama savienotāju kodēšana. Kodēšanas iespēja jau ir noteikta standartā IEC 61076-4-101. Tā sauktos kodēšanas ieliktņus var ar rokām ievietot savienotāju tipu A, D, L un M daudzfunkciju blokā. Dažādie ieliktņi ir atšķirīgi pēc krāsas, tādējādi tos var ātri atpazīt vizuāli.

hm2.0 sistēmas modularitāte

ept hm2.0 moduļi piedāvā virkni iespēju, kā optimizēt lielu kontaktu blīvumu. It īpaši kombinācijā ar koaksiālajiem vai optiskajiem savienojumiem. Izmantojot A
tipa moduli, var izveidot 50 mm garus savienojumus ar 25 mm soli līdz jebkurai kopējai garumam.
Savienotājus ar daudzfunkciju bloku (A, M, L tipi) vēlams izvietot savienotāju rindas sākumā. Savukārt B tipa modulis tiek izvietots tikai starp citiem moduļiem. C un N
tipa 25 mm moduļi to polaritātes aizsardzības dēļ tiek izvietoti savienotāju rindas galā. Pareizu moduļu savienošanu nodrošina kodēšanas ieliktņi daudzfunkciju blokā un C un N tipa moduļi.

hm2.0 ātrdarbīgiem pielietojumiem

Izmantojot ept hm2.0 savienotājus, ir iespējams īstenot ātrdarbīgas lietojumprogrammas. Šādos apstākļos ir pierādīts, ka datu pārraides ātrums sasniedz pat 3,125 Gbit/s.

Divi ept hm2.0
savienotāju pāri Divas standarta FR4 plātnes ar biezumu 1,6 mm un vadu garumu 115 mm
Viena standarta FR4 pamatplātne ar biezumu 4,4 mm un vadu garumu 400 mm
Īpaša uzmanība savienojumu traucējumiem, stuba efektam, kā arī ādas efektam un dielektriskajiem zudumiem lietojumprogrammas projektēšanā

Mēs labprāt sniegsim Jums sīkāku informāciju, kā arī atbilstošo speciālo literatūru par ātrdarbīgiem risinājumiem, izmantojot hm2.0 savienotājus. Lūdzu, sazinieties ar mums.

FAQ: Jautājumi un atbildes par hm2.0

Kādiem datu pārraides ātrumiem ir piemēroti hm2.0 savienotāji? Vai, izmantojot hm2.0 Backplane sistēmu, ir iespējams abās pusēs iespiest vienā un tajā pašā plašu caurumā?

Kādiem datu pārraides ātrumiem ir piemēroti hm2.0 savienotāji?

hm2.0 savienotāji nodrošina datu pārraides ātrumu līdz 3,125 Gbit/s.

Vai, izmantojot hm2.0 Backplane sistēmu, ir iespējams abās pusēs iespiest vienā un tajā pašā plašu caurumā?

Nē, diemžēl tas nav iespējams. Tomēr mēs esam atraduši citu risinājumu. Taisnās savienotājplates ir pieejamas arī ar garām tapām. Tas nozīmē, ka pēc ievietošanas aizmugurē uz pamatplates tiek uzspiesta vēl viena apvalka plāksne. Tādējādi no aizmugures var pievienot arī tā sauktās „aizmugurējās pārejas plāksnes“.
