flexilink plašu savienotāji
„flexilinkjumper“ ir universāli izmantojams, neiespraužams drukāto shēmu savienotājs, kas pārliecina ar savu kompakto dizainu un vienlaikus augsto strāvas vadītspēju — 11 ampēri uz vienu kontaktu.
Tāpat kā „flexilinkjumper“, arī „flexilinkb-t-b“ nodrošina drošu kontaktu mehānisku slodžu, piemēram, triecienu un vibrāciju, ietekmē, pateicoties ievietošanas tehnoloģijai.
Filtri
no plates uz plati

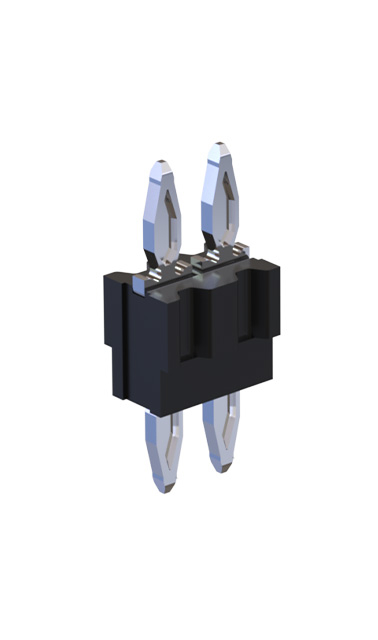

flexilink b-t-b, 5 mm augstums Prece Nr. 990-52XNN050-110
5 mm augstums, divpakāpju ievietošanas procesam, 1–3 kontaktu rindas, Ietaupa vietu un izmaksas, aizstāj atstarotājus, Preces numura kods: X = rindu skaits, NN = polu skaits / rindā, Ja Jums ir jautājumi, lūdzu, sazinieties ar mūsu pārdošanas nodaļu.
Paralēli
Press-fit tehnoloģija
Power
Izturīgs

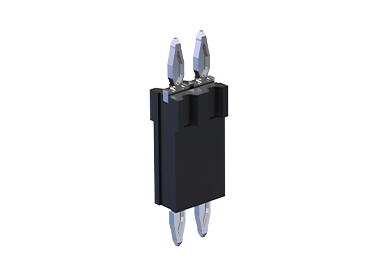

flexilink B2B, 10 mm augstums Prece Nr. 990-52XNN100-110
10 mm augstums, divpakāpju ievietošanas procesam, 1–3 kontaktu rindas, Ietaupa vietu un izmaksas, aizstāj atstarotājus, Preces numura kods: X = rindu skaits, NN = polu skaits / rindā, Ja Jums ir jautājumi, lūdzu, sazinieties ar mūsu pārdošanas nodaļu.
Paralēli
Press-fit tehnoloģija
Power
Izturīgs

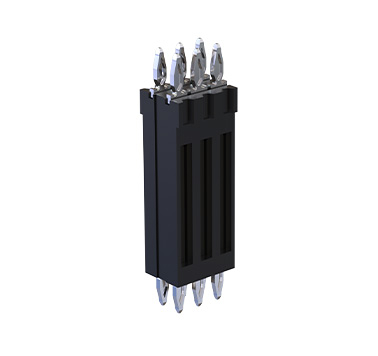

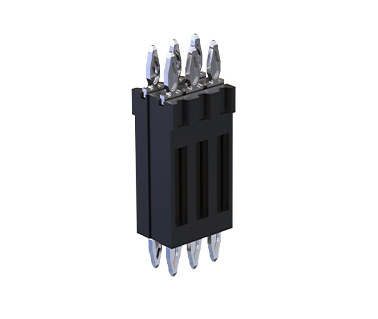

flexilink B2B, 15 mm augstums Prece Nr. 990-52XNN150-110
15 mm augstums, divpakāpju ievietošanas procesam, 1–3 kontaktu rindas, Ietaupa vietu un izmaksas, aizstāj atstarotājus, Preces numura kods: X = rindu skaits, NN = polu skaits / rindā, Ja Jums ir jautājumi, lūdzu, sazinieties ar mūsu pārdošanas nodaļu.
Paralēli
Press-fit tehnoloģija
Power
Izturīgs
flexilink B2B, 20 mm augstums Prece Nr. 990-52XNN200-110
20 mm augstums, divpakāpju ievietošanas procesam, 1–3 kontaktu rindas, Ietaupa vietu un izmaksas, aizstāj atstarotājus, Preces numura kods: X = rindu skaits, NN = polu skaits / rindā, Ja Jums ir jautājumi, lūdzu, sazinieties ar mūsu pārdošanas nodaļu.
Paralēli
Press-fit tehnoloģija
Power
Izturīgs

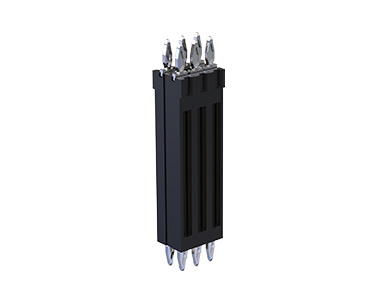

flexilink B2B, 25 mm augstums Prece Nr. 990-52XNN250-110
25 mm augstums, divpakāpju ievietošanas procesam, 1–3 kontaktu rindas, Ietaupa vietu un izmaksas, aizstāj atstarotājus, Preces numura kods: X = rindu skaits, NN = polu skaits / rindā, Ja Jums ir jautājumi, lūdzu, sazinieties ar mūsu pārdošanas nodaļu.
Paralēli
Press-fit tehnoloģija
Power
Izturīgs
džemperis

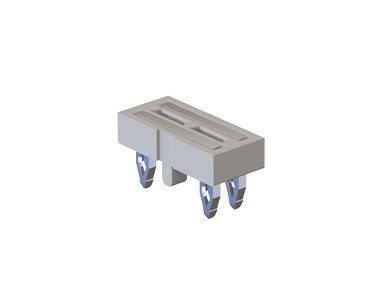

Flexilink savienotājs, 2 kontakti Prece Nr. 991-500200-11
2 kontakti, 11 A strāvas slodze, neliela platība, vienkārša montāža bez lodēšanas, var aprīkot ar dažādiem elementiem 2 vai 4 mm solī
Horizontāli
Press-fit tehnoloģija
Power

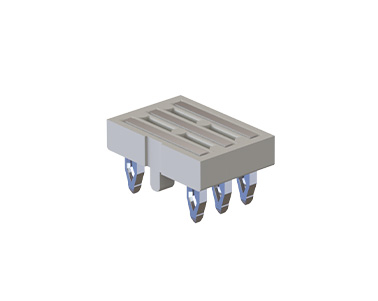

Flexilink savienotājs, 3 kontakti Prece Nr. 991-500300-11
3 Kontakti, 11 A strāvas slodze, neliela platība, vienkārša montāža bez lodēšanas, var aprīkot ar dažādiem elementiem 2 vai 4 mm solī
Horizontāli
Press-fit tehnoloģija
Power

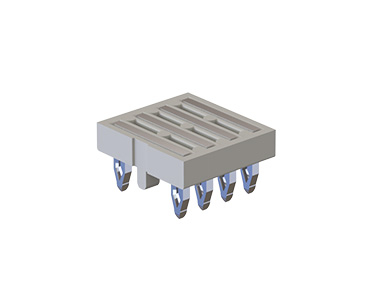

Flexilink savienotājs, 4 kontakti Prece Nr. 991-500400-11
4 kontakti, 11 A strāvas slodze, neliela platība, vienkārša montāža bez lodēšanas, var aprīkot ar dažādiem elementiem 2 vai 4 mm solī
Horizontāli
Press-fit tehnoloģija
Power

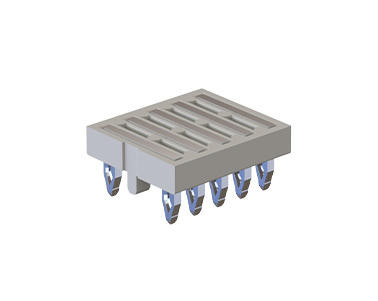

Flexilink savienotājs, 5 kontakti Prece Nr. 991-500500-11
5 Kontakti, 11 A strāvas slodze, neliela platība, vienkārša montāža bez lodēšanas, var aprīkot ar dažādiem elementiem 2 vai 4 mm solī
Horizontāli
Press-fit tehnoloģija
Power

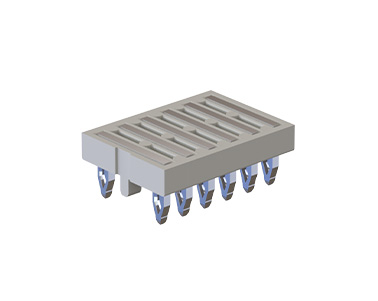

Flexilink savienotājs, 6 kontakti Prece Nr. 991-500600-11
6 kontakti, 11 A strāvas slodze, neliela platība, vienkārša montāža bez lodēšanas, var aprīkot ar dažādiem elementiem 2 vai 4 mm solī
Horizontāli
Press-fit tehnoloģija
Power

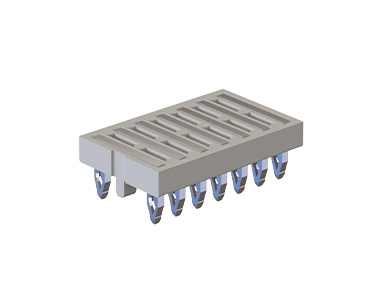

Flexilink savienotājs, 7 kontakti Prece Nr. 991-500700-11
7 Kontakti, 11 A strāvas slodze, neliela platība, vienkārša montāža bez lodēšanas, var aprīkot ar dažādiem elementiem 2 vai 4 mm solī
Horizontāli
Press-fit tehnoloģija
Power

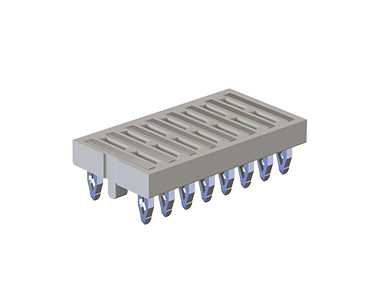

Flexilink savienotājs, 8 kontakti Prece Nr. 991-500800-11
8 kontakti, 11 A strāvas slodze, neliela platība, vienkārša montāža bez lodēšanas, var aprīkot ar dažādiem elementiem 2 vai 4 mm solī
Horizontāli
Press-fit tehnoloģija
Power

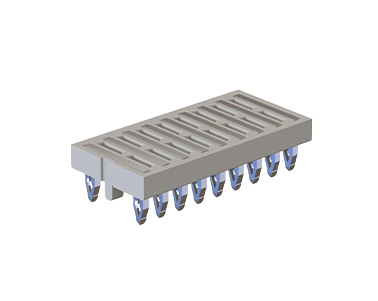

Flexilink savienotājs, 9 kontakti Prece Nr. 991-500900-11
9 Kontakti, 11 A strāvas slodze, neliela platība, vienkārša montāža bez lodēšanas, var aprīkot ar dažādiem elementiem 2 vai 4 mm solī
Horizontāli
Press-fit tehnoloģija
Power

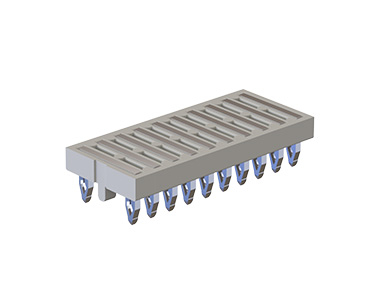

Flexilink savienotājs, 10 kontakti Prece Nr. 991-501000-11
10 kontakti, 11 A strāvas slodze, neliela platība, vienkārša montāža bez lodēšanas, var aprīkot ar dažādiem elementiem 2 vai 4 mm solī
Horizontāli
Press-fit tehnoloģija
Power

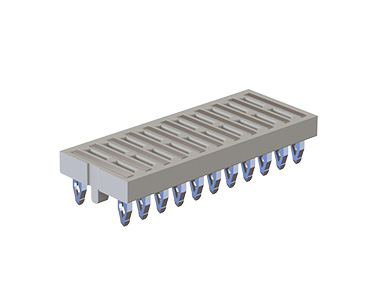

Flexilink savienotājs, 11 kontakti Prece Nr. 991-501100-11
11 Kontakti, 11 A strāvas slodze, neliela platība, vienkārša montāža bez lodēšanas, var aprīkot ar dažādiem elementiem 2 vai 4 mm solī
Horizontāli
Press-fit tehnoloģija
Power

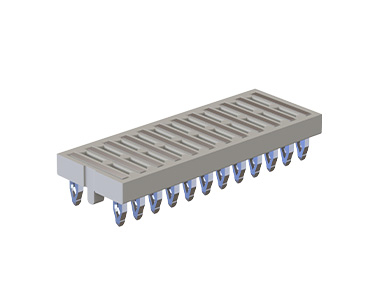

Flexilink savienotājs, 12 kontakti Prece Nr. 991-501200-11
12 kontakti, 11 A strāvas slodze, neliela platība, vienkārša montāža bez lodēšanas, var aprīkot ar dažādiem elementiem 2 vai 4 mm solī
Horizontāli
Press-fit tehnoloģija
Power

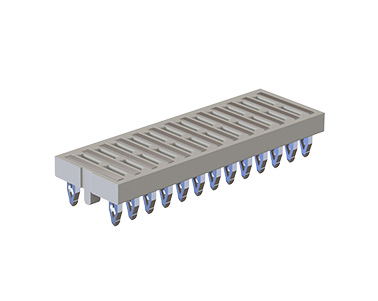

Flexilink savienotājs, 13 kontakti Prece Nr. 991-501300-11
13 Kontakti, 11 A strāvas slodze, neliela platība, vienkārša montāža bez lodēšanas, var aprīkot ar dažādiem elementiem 2 vai 4 mm solī
Horizontāli
Press-fit tehnoloģija
Power

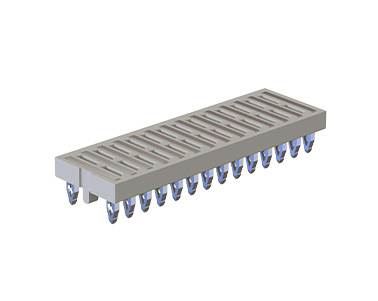

Flexilink savienotājs, 14 kontakti Prece Nr. 991-501400-11
14 Kontakti, 11 A strāvas slodze, neliela platība, vienkārša montāža bez lodēšanas, var aprīkot ar dažādiem elementiem 2 vai 4 mm solī
Horizontāli
Press-fit tehnoloģija
Power
Flexilink savienotājs, 15 kontakti Prece Nr. 991-501500-11
15 Kontakti, 11 A strāvas slodze, neliela platība, vienkārša montāža bez lodēšanas, var aprīkot ar dažādiem elementiem 2 vai 4 mm solī
Horizontāli
Press-fit tehnoloģija
Power
Cits stabu skaits? Cits statņu augstums? Alternatīvi kontaktu pārklājumi? Individuāli pielāgoti varianti? Atpalikušie kontakti?
flexilink: pārskats
Piespiešanas tehnoloģijā izgatavoti plašu savienotāji
Mūsu izturīgais savienotājs „flexilink“ ar iespiešanas tehnoloģiju ir ideāli piemērots izturīgai savienojuma izveidei lietojumiem ar lielu komutācijas strāvu.
„Flexilink“ ir pieejams divos variantos:
- „flexilinkjumper“ horizontāliem plašu
savienojumiem - „flexilinkb-t-b“ paralēliem plašu savienojumiem
„Flexilink“ ir pieejams divos variantos:
- „flexilinkjumper“ horizontāliem plašu
savienojumiem - „flexilinkb-t-b“ paralēliem plašu savienojumiem
„flexilinkjumper“ horizontāliem plašu savienojumiem:
tas pārliecina ar savu kompakto dizainu, vienlaikus nodrošinot augstu strāvas vadītspēju. 1 milimetra attālums starp platēm un tikai 3,8 milimetru platība uz platē ļauj maksimāli izmantot pieejamo vietu un savienotāju izmantot dažādiem mērķiem, piemēram, LED platu savienošanai. Platē savienotāja augstums ir tikai 2 milimetri.
tas pārliecina ar savu kompakto dizainu, vienlaikus nodrošinot augstu strāvas vadītspēju. 1 milimetra attālums starp platēm un tikai 3,8 milimetru platība uz platē ļauj maksimāli izmantot pieejamo vietu un savienotāju izmantot dažādiem mērķiem, piemēram, LED platu savienošanai. Platē savienotāja augstums ir tikai 2 milimetri.

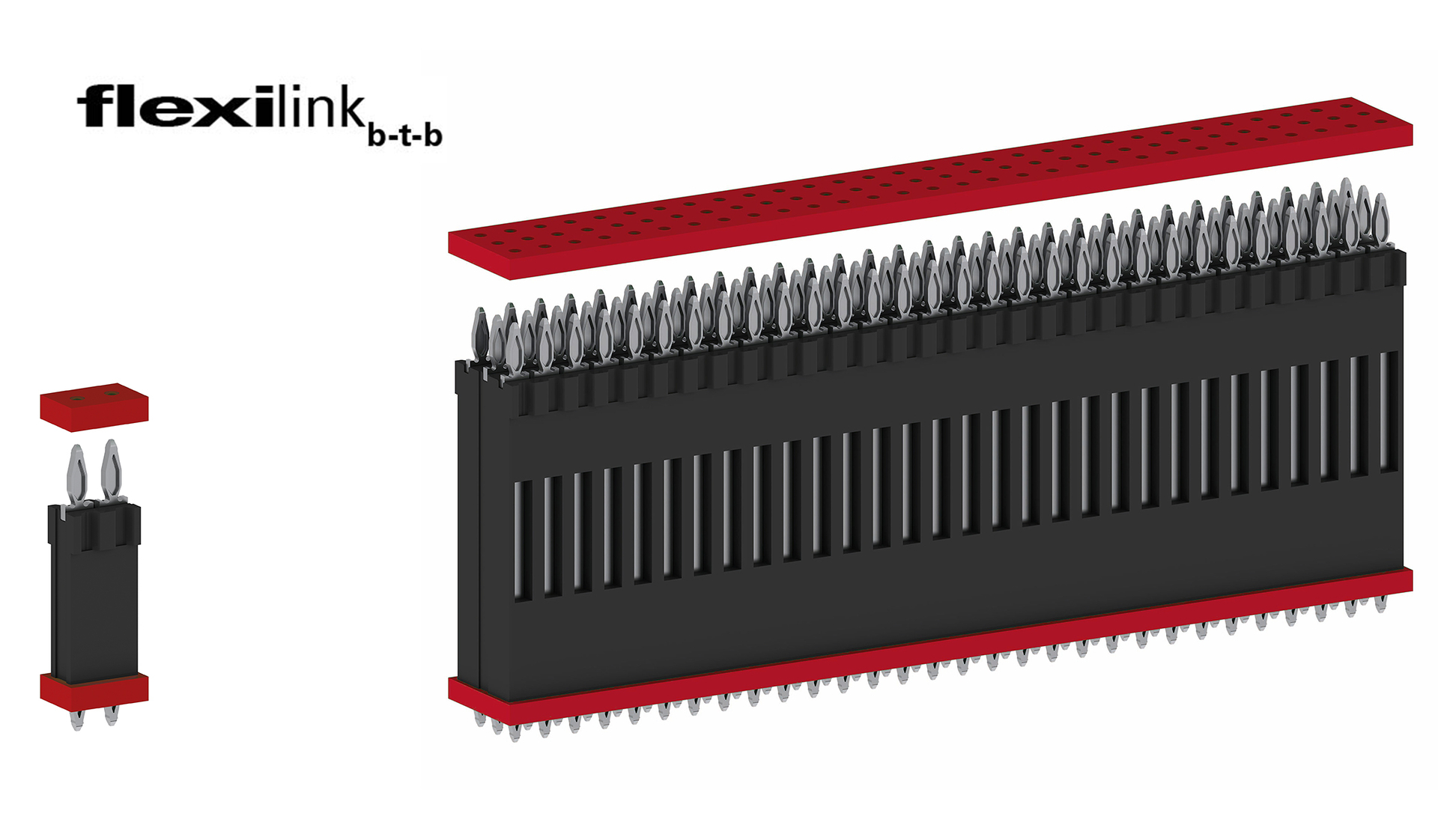

flexilinkb-t-b paralēliem plašu savienojumiem:
flexilinkb-t-b savienotājs ar 2,54 mm soli garantē augstas kvalitātes plašu savienojumu, izmantojot iespiešanas tehnoloģiju. Divpusējais savienotājs ir ideāls risinājums lielām komutācijas strāvām, jo neviens kontaktu savienojums neierobežo strāvas vadītspēju.
Skaidra priekšrocība: ar vienu komponentu tiek izveidots gan mehānisks, gan elektrisks savienojums. Distancēji nav nepieciešami – tādējādi jūs ietaupat ne tikai vietu uz plāksnes, bet arī izmaksas.
flexilinkb-t-b pielāgojas jūsu vēlmēm: jūs varat izvēlēties flexilinkb-t-b plāksņu attālumiem no 5 līdz 25 milimetriem, kā arī kombinēt dažādas rindas un kontaktu skaitu.
flexilinkb-t-b savienotājs ar 2,54 mm soli garantē augstas kvalitātes plašu savienojumu, izmantojot iespiešanas tehnoloģiju. Divpusējais savienotājs ir ideāls risinājums lielām komutācijas strāvām, jo neviens kontaktu savienojums neierobežo strāvas vadītspēju.
Skaidra priekšrocība: ar vienu komponentu tiek izveidots gan mehānisks, gan elektrisks savienojums. Distancēji nav nepieciešami – tādējādi jūs ietaupat ne tikai vietu uz plāksnes, bet arī izmaksas.
flexilinkb-t-b pielāgojas jūsu vēlmēm: jūs varat izvēlēties flexilinkb-t-b plāksņu attālumiem no 5 līdz 25 milimetriem, kā arī kombinēt dažādas rindas un kontaktu skaitu.
Mēs izgatavojam precīzi pielāgotus, individuālus savienotājus jūsu vajadzībām.
Pieprasiet individuālu savienotāju jau tagad
- cits kontaktu skaits
- citi savienojumu augstumi
- alternatīvi kontaktu pārklājumi
Pieprasiet individuālu savienotāju jau tagad

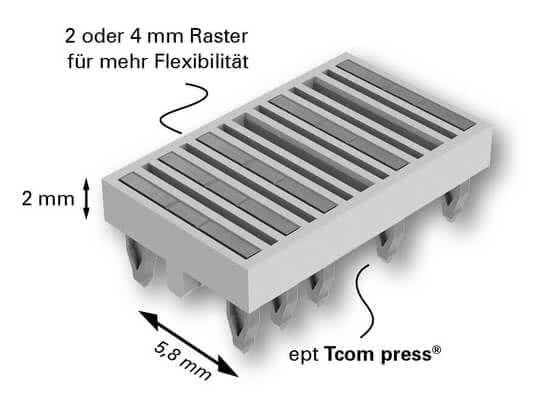

Flexilink Jumper plašu savienotāja īpašības
„flexilinkjumper“ ir universāli izmantojams, neiespraužams plašu savienotājs, kas pārliecina ar savu kompakto dizainu un vienlaikus augsto strāvas vadītspēju – 11 ampēri uz vienu kontaktu. Tam ir maināms atstatums – 2 vai 4 milimetri – un tas piedāvā no 2 līdz 15 kontaktu tiltiņiem. Tas ļauj izvēlēties plašu atstarpes atbilstoši jūsu vajadzībām. Tādējādi tas ir īpaši piemērots tādām lietojumprogrammām kā LED sloksnes ēku, automatizācijas un automobiļu elektronikas jomā. Tas lieliski iztur spēcīgas mehāniskas slodzes, piemēram, triecienus un vibrācijas. Nav nepieciešams sarežģīts lodēšanas process – flexilinkjumper, izmantojot iespiešanas tehnoloģiju, nodrošina vienkāršu divu vai vairāku plašu savienojumu.
Iekļauts Flexilink savienotājs
- mainīgs solis no 2 līdz 4 milimetriem,
- 2 līdz 15 kontaktu tiltiņi
- , strāvas slodze līdz 11 A uz vienu kontaktu,
- ietaupa vietu un samazina izmaksas, aizstāj atstarotājus –
- savienojumam nepieciešama tikai viena detaļa,
- iztur lielas mehāniskas slodzes, triecienus un vibrācijas, lodēšanas
- procesa izslēgšana, iespēja individuāli
- pielāgot
- attālumu starp platēm, ievietošanas zona Tcom press®
Pieteikumi
- LED ēku, automatizācijas un automobiļu tehnoloģijās
- , piedziņas tehnoloģijās
- un sensoru tehnoloģijās

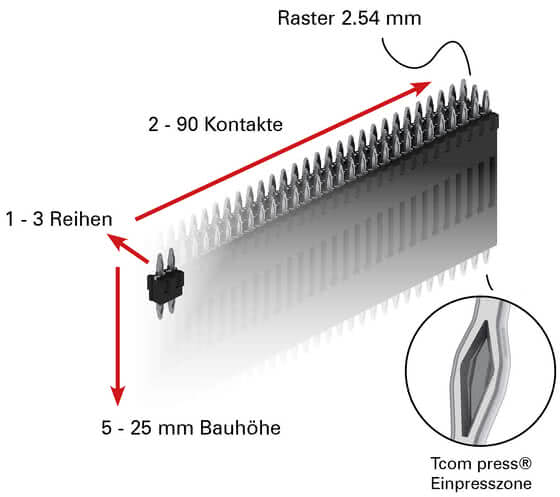

Flexilink B-T-B plašu savienotāja īpašības
Tāpat kā „flexilinkjumper“, arī „flexilinkb-t-b“ nodrošina drošu kontaktu mehānisku slodžu, piemēram, triecienu un vibrāciju, gadījumā, pateicoties iespiešanas tehnoloģijai. „flexilinkb-t-b“ var elastīgi pielāgot jūsu vajadzībām: konfigurējiet savu „flexilinkb-t-b“, izvēloties augstumu, kontaktu rindu skaitu un kontaktus. Ir iespējamas viena līdz trīs kontaktu rindas, divi līdz deviņdesmit kontakti un attālumi starp platēm no 5 līdz 25 milimetriem. Katram kontaktam ir strāvas vadītspēja līdz 11 ampēriem. Tādējādi flexilinkb-t-b ir īpaši piemērots lietošanai ar lielu strāvu un pilnībā izpauž savas iespējas standarta lietojumos ar bieza vara platēm.
Funkcijas B2B
- līdz 11 A strāvas slodze uz vienu kontaktu
- 2 līdz 90 kontakti
- 5 līdz 25 milimetru augstums
- 1 līdz 3 rindas
- vietas un izmaksu ietaupījums, aizstāj atstarotājus savienojumam
- nepieciešama tikai viena
- detaļa augsta mehāniskā slodze triecienu un vibrāciju
- gadījumā nav nepieciešama lodēšana – iespiešanas tehnoloģija
- iespiešanas zona Tcom press®
Pieteikumi
Darba mašīnas
Lauksaimniecības tehnika
Automobiļu rūpniecība
Iekšējā loģistika
Pacēlāju un celtņu tehnika
Piekaru tehnika
Lauksaimniecības tehnika
Automobiļu rūpniecība
Iekšējā loģistika
Pacēlāju un celtņu tehnika
Piekaru tehnika
FAQ: Jautājumi un atbildes par „flexilink“ plašu savienotājiem
Vai Flexilink var iespiest arī biezākā vara pamatnē? Kāpēc „flexilink“ ir noteikts minimālais pasūtījuma daudzums?
Vai Flexilink var iespiest arī biezākā vara pamatnē?
Jā, „flexilink“ lieliski iebīdāms biezā vara platēs.
Kāpēc „flexilink“ ir noteikts minimālais pasūtījuma daudzums?
Minimālie pasūtījuma apjomi ir saistīti ar lielajām konsultāciju izmaksām, sarežģīto mašīnu tehnoloģiju un augstajām preses iekārtošanas izmaksām.
Atsauksmes
Mēs respektējam mūsu klientu vēlmi pēc konfidencialitātes, tāpēc turpmākajā tekstā neminēsim avotus.
Tomēr mēs pilnībā garantējam šo apgalvojumu patiesumu.
Tomēr mēs pilnībā garantējam šo apgalvojumu patiesumu.
Ar ept flexilinks palīdzību mums izdevās atrisināt telpas problēmas un laicīgi ieviest tirgū mūsu jauno izstrādājumu.
Pateicoties ept gāzes necaurlaidīgajai presēšanas zonai, mēs varējām izmantot flexilink, lai arī lietās detaļās nodrošinātu, ka nenotiek kontaktu pārtraukumi.
Izmantojot Flexilink, mēs varam precīzi nodrošināt vajadzīgos attālumus starp platēm.
Mūsu testos, kuros tika izmantotas ekstremālas slodzes, triecieni un vibrācijas, mēs ar Flexilink sasniedzām vislabākos rezultātus: savienojuma vietās starp Flexilink tapām un caurumotajām platēm netika novērota nekāda kontakta pārtraukšana!
Izmantojot Flexilink, mums ir nepieciešams tikai viens, nevis divi komponenti, lai droši savienotu drukātās shēmas.
