MicroTCA – strāvas savienotāji (barošanas savienotājs)
MicroTCA® balstās uz pieeju, kurā AdvancedMC™ moduļus ievieto tieši „aizmugurējā plate” (aizmugurējā plāksnē). Mērķis ir izveidot mazākas un elastīgākas sistēmas, kas nav atkarīgas no nesējplatēm un no AdvancedTCA®. MicroTCA® ir paredzēts lietojumiem, kuriem nav nepieciešama tik liela skaitļošanas jauda, bet kur galvenā nozīme ir nelielai telpas aizņemšanai un zemām izmaksām. Tādējādi rodas papildu pielietojuma jomas vidējā un zemākā segmentā, piemēram, attēlu apstrādē, medicīnas tehnika vai automatizācijas tehnoloģijās.
Funkcijas
- atbilst PICMG prasībām
Pieteikumi
- Enerģētika
- , attēlu apstrāde
- , medicīnas tehnika,
- automatizācijas tehnika
MicroTCA: pārskats
Filtri
Power
MTCA jaudas moduļa izejas jauda Prece Nr. 501-50096-183
Pieslēgumu skaits: 72 signāla, 24 barošanas, Savienošanas tehnika: ievietošana ar presēšanu, atbilst PICMG prasībām
Taisnā leņķī
Press-fit tehnoloģija
Power
Izturīgs

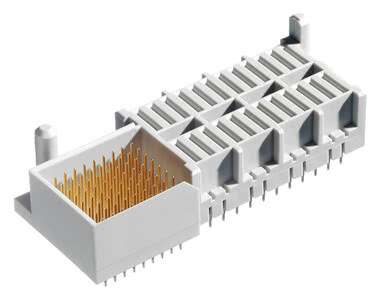

MTCA strāvas padeves plāksne Prece Nr. 502-50096-183
Pieslēgumu skaits: 72 signāla, 24 barošanas, Savienošanas tehnika: ievietošana ar presēšanu, atbilst PICMG prasībām
Taisnā leņķī
Press-fit tehnoloģija
Power
Izturīgs
Cits stabu skaits? Cits statņu augstums? Alternatīvi kontaktu pārklājumi? Individuāli pielāgoti varianti? Atpalikušie kontakti?
Funkcijas

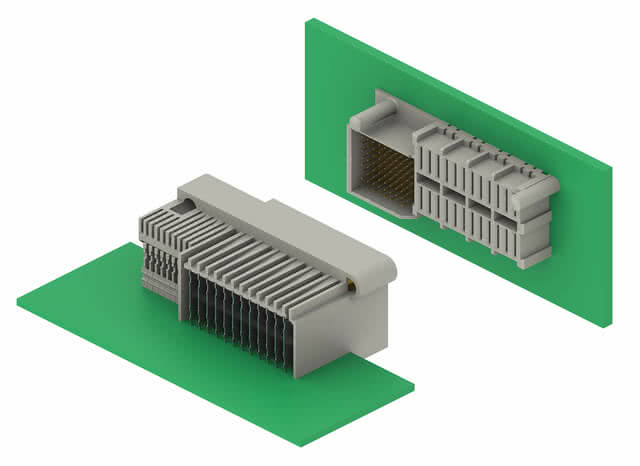

MicroTCA un AdvancedTCA savienotāji, kas izgatavoti, izmantojot iebūvēšanas tehnoloģiju (press-fit tehnoloģija), nodrošina augstu datu pārraides ātrumu. Iebūvēšana notiek bez problēmām, izmantojot plakanu plākšņu iebūvēšanas tehnoloģiju. Kamēr ATCA sistēmā leņķveida AMC savienotājs atrodas uz meitasplate, µTCA sistēmā tiek izmantots taisns savienotājs, kas atrodas tieši uz aizmugurējā plate.
Pārskats par detaļām
AdvancedTCA® un MicroTCA® — PICMG specifikācijas
AdvancedTCA® un MicroTCA® ir specifikācijas, kuras izstrādājusi PICMG® ar mērķi nodrošināt standartizētus aparatūras risinājumus, kas atbilst pieaugošajai datu plūsmai un jaunajiem komunikāciju risinājumiem.
AdvancedTCA® galvenokārt ir paredzēts telekomunikāciju sistēmu infrastruktūrai ar visaugstākajām pieejamības prasībām. Ar AdvancedTCA® kļūst iespējams veidot modulāras sistēmas, izmantojot dažādu ražotāju komponentus. Tādējādi šī tehnoloģija piedāvā iespēju ātrāk izstrādāt elastīgas un izmaksu ziņā izdevīgas ierīces, nekā tas bija iespējams ar līdzšinējām patentētām sistēmām.
Koncepcijas ziņā AdvancedTCA® ir mērogojama, jaudīga arhitektūra, kas izpaužas augstā funkciju blīvumā, pieejamībā un nākotnes drošībā un uz kuras platformas var realizēt daudzas uz nākotni vērstas lietojumprogrammas. Mērogojami datu pārraides ātrumi vairāku Tbit/s apmērā, daudzprotokolu atbalsts, jaunu pakalpojumu integrējamība, piekļuves, kodola un optisko tīklu konverģence ir tikpat svarīgi elementi kā datu centru funkciju integrēšana. Saskarnes Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express un RapidIO liecina par AdvancedTCA® arhitektūras augsto elastīgumu. Vēl viens sistēmu pamatelements ir augsta pieejamība — 99,999 %.
Lai aprakstīto AdvancedTCA® sistēmu padarītu vēl izdevīgāku, PICMG® ir izstrādājusi AdvancedMC™ standartu (Advanced Mezzanine Card). AdvancedMC™ moduļi ir nelielas kartes, kuras tiek paralēli uzstādītas uz „Carrier Board“ (nesējplates AdvancedTCA® meitasplate formā) kā mezzanine lietojumprogrammas. Nesējplatē ir tikai pārvaldības funkcijas, bet pati lietojumprogramma tiek realizēta ar AdvancedMC™ moduļu palīdzību.
MicroTCA® balstās uz pieeju, kurā AdvancedMC™ moduļi tiek tieši ievietoti „aizmugurējā plate“ (aizmugurējā plāksnē). Mērķis ir izveidot mazākas un elastīgākas sistēmas, kas nav atkarīgas no nesējplatēm un AdvancedTCA®. MicroTCA® ir paredzēts lietojumiem, kuriem nav nepieciešama tik liela skaitļošanas jauda, bet kur galvenā nozīme ir nelielai telpas aizņemšanai un zemām izmaksām. Tādējādi rodas papildu pielietojuma jomas vidējā un zemākā segmentā, piemēram, attēlu apstrādē, medicīnas tehnika vai automatizācijas tehnoloģijās.
Koncepcijas ziņā AdvancedTCA® ir mērogojama, jaudīga arhitektūra, kas izpaužas augstā funkciju blīvumā, pieejamībā un nākotnes drošībā un uz kuras platformas var realizēt daudzas uz nākotni vērstas lietojumprogrammas. Mērogojami datu pārraides ātrumi vairāku Tbit/s apmērā, daudzprotokolu atbalsts, jaunu pakalpojumu integrējamība, piekļuves, kodola un optisko tīklu konverģence ir tikpat svarīgi elementi kā datu centru funkciju integrēšana. Saskarnes Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express un RapidIO liecina par AdvancedTCA® arhitektūras augsto elastīgumu. Vēl viens sistēmu pamatelements ir augsta pieejamība — 99,999 %.
Lai aprakstīto AdvancedTCA® sistēmu padarītu vēl izdevīgāku, PICMG® ir izstrādājusi AdvancedMC™ standartu (Advanced Mezzanine Card). AdvancedMC™ moduļi ir nelielas kartes, kuras tiek paralēli uzstādītas uz „Carrier Board“ (nesējplates AdvancedTCA® meitasplate formā) kā mezzanine lietojumprogrammas. Nesējplatē ir tikai pārvaldības funkcijas, bet pati lietojumprogramma tiek realizēta ar AdvancedMC™ moduļu palīdzību.
MicroTCA® balstās uz pieeju, kurā AdvancedMC™ moduļi tiek tieši ievietoti „aizmugurējā plate“ (aizmugurējā plāksnē). Mērķis ir izveidot mazākas un elastīgākas sistēmas, kas nav atkarīgas no nesējplatēm un AdvancedTCA®. MicroTCA® ir paredzēts lietojumiem, kuriem nav nepieciešama tik liela skaitļošanas jauda, bet kur galvenā nozīme ir nelielai telpas aizņemšanai un zemām izmaksām. Tādējādi rodas papildu pielietojuma jomas vidējā un zemākā segmentā, piemēram, attēlu apstrādē, medicīnas tehnika vai automatizācijas tehnoloģijās.
Izstrādātāja skatījums
„MicroTCA® lietojumiem ept piedāvā „barošanas savienotājs“ saskaņā ar PICMG® specifikāciju. ept savienotāji atbilst augstākajiem kvalitātes standartiem, ar kuru palīdzību var ievērojami paaugstināt MicroTCA® sistēmu uzticamību, un tie atbilst PICMG prasībām.“
FAQ: Jautājumi un atbildes par MicroTCA
Kādas strāvas var pārvadīt ar „savienotājs“ strāvas moduli? Vai ept MicroTCA® savienotāji (savienotājs) ir savietojami ar citiem tirgū pieejamiem savienotājiem?
Kādas strāvas var pārvadīt ar „savienotājs“ strāvas moduli?
Powermodul savienotājs (savienotājs) pārvada līdz pat 12 ampēriem.
Vai ept MicroTCA® savienotāji (savienotājs) ir savietojami ar citiem tirgū pieejamiem savienotājiem?
„ept“ garantē pilnīgu savietojamību ar visiem tirgū pieejamajiem MicroTCA® savienotājiem (savienotājs), kas ir specifikācijā atbilstoši PICMG ATCA 3.0 R2.0.
