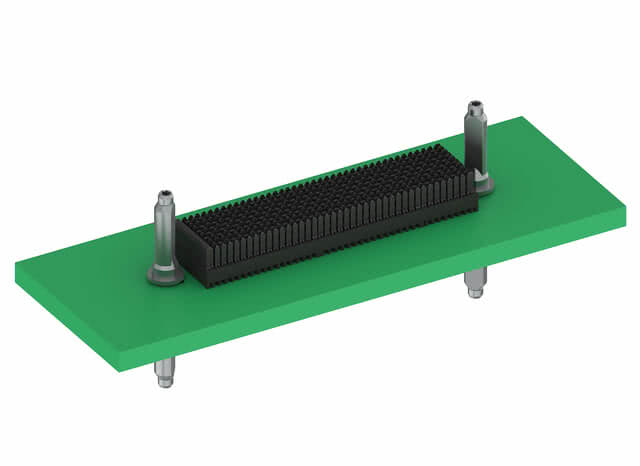

Velox ātrdarbīgā aizmugurējā plāksne

Velox® ir modulāra savienotāju sistēma ātrdarbīgiem aizmugurējo plākšņu risinājumiem. Tā ir īpaši izstrādāta tirgiem ar augstām veiktspējas prasībām.
Velox® produktu sērija atbilst VITA46 sistēmu augstajām prasībām. Pieejami četri dažādi modeļi ar iespēju tos aprīkot atbilstoši individuālām vajadzībām. Tas nodrošina izstrādātājiem lielāku elastību, veidojot drukāto shēmu izkārtojumus.
Turklāt 1,27 µm bieza zelta virsma nodrošina sistēmas ilgu kalpošanas laiku.

Funkcijas

10 Gbit/s
Izturīgs dizains
Testēts saskaņā ar VITA46 standartu
Ilgs kalpošanas laiks 200 savienošanas cikli „Heavy
Gold“ pārklājums
Iekšējie kontakti
Moduļu savienotāju sistēma
Individuāla kontaktu konfigurācija

Pieteikumi

Militārās
aviācijas un kosmosa
sistēmas lielām slodzēm
Telekomunikācijas / datu pārraide

Velox: pārskats

Fakti īsumā Pieteikumi Velox produkti Funkcijas VITA46 specifikācija Izstrādātāja skatījums Biežāk uzdoto jautājumu sadaļa

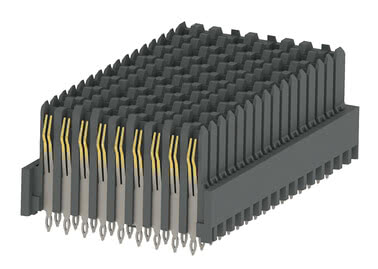

16-kreisais

Velox 16 – kreisais Prece Nr. 308-52100-41

Press-fit zonas virsma: SnPb, Pilnībā aprīkots (144 kontakti), Savienošanas tehnika: ievietošana ar presēšanu, Rasters 1,8 mm, Datu pārraides ātrums 10 Gbit/s

Taisnā leņķī

Press-fit tehnoloģija

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Velox 16 – kreisais Prece Nr. 308-52100-41 - Tehniskie dati

Pamati

Specifikācija	VITA 46
Kontaktu skaits	144
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	1,62 mm
Darba temperatūra	no -55 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	Fosfora bronza
Kontaktinformācija pārklājums	1,27 µm zelta pārklājums uz niķeļa kontaktvirsmā, SnPb uz ievietošanas zonā

Mehāniskais

Režģa dimensija	1,8 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,75 N
Vilkšanas spēks uz kontaktu	vismaz 0,15 N
Kalpošanas laiks	200 pieslēgšanās cikli

Elektriskais

Darbības strāva	1,0 A (<30 °C)
Darba spriegums	50 V maiņstrāvas maksimālā vērtība vai līdzstrāva
Kontaktu pretestība	maks. 80 mΩ
Gaisa un slīpēšanas attālums	≥ 0,7 mm
Izolācijas pretestība	vismaz 1000 MΩ
Testa spriegums	500 V (maiņstrāva/līdzstrāva)
Datu pārraide	10 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314

Velox 16 – kreisais Prece Nr. 308-52100-42

Press-fit zonas virsma: Sn (atbilst RoHS), Pilnībā aprīkots (144 kontakti), Savienošanas tehnika: ievietošana ar presēšanu, Rasters 1,8 mm, Datu pārraides ātrums 10 Gbit/s

Taisnā leņķī

Press-fit tehnoloģija

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Velox 16 – kreisais Prece Nr. 308-52100-42 - Tehniskie dati

Pamati

Specifikācija	VITA 46
Kontaktu skaits	144
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	1,62 mm
Darba temperatūra	no -55 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	Fosfora bronza
Kontaktinformācija pārklājums	1,27 µm zelta slānis uz niķeļa kontaktvirsmas, alvas slānis uz ievietošanas zonā

Mehāniskais

Režģa dimensija	1,8 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,75 N
Vilkšanas spēks uz kontaktu	vismaz 0,15 N
Kalpošanas laiks	200 pieslēgšanās cikli

Elektriskais

Darbības strāva	1,0 A (<30 °C)
Darba spriegums	50 V maiņstrāvas maksimālā vērtība vai līdzstrāva
Kontaktu pretestība	maks. 80 mΩ
Gaisa un slīpēšanas attālums	≥ 0,7 mm
Izolācijas pretestība	vismaz 1000 MΩ
Testa spriegums	500 V (maiņstrāva/līdzstrāva)
Datu pārraide	10 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Centrs

Swift centrs Prece Nr. 308-50100-41

Press-fit zonas virsma: SnPb, Pilnībā aprīkots (144 kontakti), Savienošanas tehnika: ievietošana ar presēšanu, Rasters 1,8 mm, Datu pārraides ātrums 10 Gbit/s

Taisnā leņķī

Press-fit tehnoloģija

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Swift centrs Prece Nr. 308-50100-41 - Tehniskie dati

Pamati

Specifikācija	VITA 46
Kontaktu skaits	144
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	1,62 mm
Darba temperatūra	no -55 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	Fosfora bronza
Kontaktinformācija pārklājums	1,27 µm zelta pārklājums uz niķeļa kontaktvirsmā, SnPb uz ievietošanas zonā

Mehāniskais

Režģa dimensija	1,8 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,75 N
Vilkšanas spēks uz kontaktu	vismaz 0,15 N
Kalpošanas laiks	200 pieslēgšanās cikli

Elektriskais

Darbības strāva	1,0 A (<30 °C)
Darba spriegums	50 V maiņstrāvas maksimālā vērtība vai līdzstrāva
Kontaktu pretestība	maks. 80 mΩ
Gaisa un slīpēšanas attālums	≥ 0,7 mm
Izolācijas pretestība	vismaz 1000 MΩ
Testa spriegums	500 V (maiņstrāva/līdzstrāva)
Datu pārraide	10 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314

Swift centrs Prece Nr. 308-50100-42

Press-fit zonas virsma: Sn (atbilst RoHS), Pilnībā aprīkots (144 kontakti), Savienošanas tehnika: ievietošana ar presēšanu, Rasters 1,8 mm, Datu pārraides ātrums 10 Gbit/s

Taisnā leņķī

Press-fit tehnoloģija

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Swift centrs Prece Nr. 308-50100-42 - Tehniskie dati

Pamati

Specifikācija	VITA 46
Kontaktu skaits	144
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	1,62 mm
Darba temperatūra	no -55 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	Fosfora bronza
Kontaktinformācija pārklājums	1,27 µm zelta slānis uz niķeļa kontaktvirsmas, alvas slānis uz ievietošanas zonā

Mehāniskais

Režģa dimensija	1,8 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,75 N
Vilkšanas spēks uz kontaktu	vismaz 0,15 N
Kalpošanas laiks	200 pieslēgšanās cikli

Elektriskais

Darbības strāva	1,0 A (<30 °C)
Darba spriegums	50 V maiņstrāvas maksimālā vērtība vai līdzstrāva
Kontaktu pretestība	maks. 80 mΩ
Gaisa un slīpēšanas attālums	≥ 0,7 mm
Izolācijas pretestība	vismaz 1000 MΩ
Testa spriegums	500 V (maiņstrāva/līdzstrāva)
Datu pārraide	10 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Swift centrs Prece Nr. 308-50101-41

Press-fit zonas virsma: SnPb, Individuāli aprīkots (135 kontakti), Savienošanas tehnika: ievietošana ar presēšanu, Rasters 1,8 mm, Datu pārraides ātrums 10 Gbit/s

Taisnā leņķī

Press-fit tehnoloģija

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Swift centrs Prece Nr. 308-50101-41 - Tehniskie dati

Pamati

Specifikācija	VITA 46
Kontaktu skaits	135
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	1,62 mm
Darba temperatūra	no -55 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	Fosfora bronza
Kontaktinformācija pārklājums	1,27 µm zelta pārklājums uz niķeļa kontaktvirsmā, SnPb uz ievietošanas zonā

Mehāniskais

Režģa dimensija	1,8 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,75 N
Vilkšanas spēks uz kontaktu	vismaz 0,15 N
Kalpošanas laiks	200 pieslēgšanās cikli

Elektriskais

Darbības strāva	1,0 A (<30 °C)
Darba spriegums	50 V maiņstrāvas maksimālā vērtība vai līdzstrāva
Kontaktu pretestība	maks. 80 mΩ
Gaisa un slīpēšanas attālums	≥ 0,7 mm
Izolācijas pretestība	vismaz 1000 MΩ
Testa spriegums	500 V (maiņstrāva/līdzstrāva)
Datu pārraide	10 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314

Swift centrs Prece Nr. 308-50101-42

Press-fit zonas virsma: Sn (atbilst RoHS), Individuāli aprīkots (135 kontakti), Savienošanas tehnika: ievietošana ar presēšanu, Rasters 1,8 mm, Datu pārraides ātrums 10 Gbit/s

Taisnā leņķī

Press-fit tehnoloģija

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Swift centrs Prece Nr. 308-50101-42 - Tehniskie dati

Pamati

Specifikācija	VITA 46
Kontaktu skaits	135
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	1,62 mm
Darba temperatūra	no -55 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	Fosfora bronza
Kontaktinformācija pārklājums	1,27 µm zelta slānis uz niķeļa kontaktvirsmas, alvas slānis uz ievietošanas zonā

Mehāniskais

Režģa dimensija	1,8 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,75 N
Vilkšanas spēks uz kontaktu	vismaz 0,15 N
Kalpošanas laiks	200 pieslēgšanās cikli

Elektriskais

Darbības strāva	1,0 A (<30 °C)
Darba spriegums	50 V maiņstrāvas maksimālā vērtība vai līdzstrāva
Kontaktu pretestība	maks. 80 mΩ
Gaisa un slīpēšanas attālums	≥ 0,7 mm
Izolācijas pretestība	vismaz 1000 MΩ
Testa spriegums	500 V (maiņstrāva/līdzstrāva)
Datu pārraide	10 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Swift centrs Prece Nr. 308-50102-41

Press-fit zonas virsma: SnPb, Individuāli aprīkots (71 kontakts), Savienošanas tehnika: ievietošana ar presēšanu, Rasters 1,8 mm, Datu pārraides ātrums 10 Gbit/s

Taisnā leņķī

Press-fit tehnoloģija

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Swift centrs Prece Nr. 308-50102-41 - Tehniskie dati

Pamati

Specifikācija	VITA 46
Kontaktu skaits	71
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	1,62 mm
Darba temperatūra	no -55 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	Fosfora bronza
Kontaktinformācija pārklājums	1,27 µm zelta pārklājums uz niķeļa kontaktvirsmā, SnPb uz ievietošanas zonā

Mehāniskais

Režģa dimensija	1,8 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,75 N
Vilkšanas spēks uz kontaktu	vismaz 0,15 N
Kalpošanas laiks	200 pieslēgšanās cikli

Elektriskais

Darbības strāva	1,0 A (<30 °C)
Darba spriegums	50 V maiņstrāvas maksimālā vērtība vai līdzstrāva
Kontaktu pretestība	maks. 80 mΩ
Gaisa un slīpēšanas attālums	≥ 0,7 mm
Izolācijas pretestība	vismaz 1000 MΩ
Testa spriegums	500 V (maiņstrāva/līdzstrāva)
Datu pārraide	10 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314

Swift centrs Prece Nr. 308-50102-42

Press-fit zonas virsma: Sn (atbilst RoHS), Individuāli aprīkots (71 kontakts), Savienošanas tehnika: ievietošana ar presēšanu, Rasters 1,8 mm, Datu pārraides ātrums 10 Gbit/s

Taisnā leņķī

Press-fit tehnoloģija

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Swift centrs Prece Nr. 308-50102-42 - Tehniskie dati

Pamati

Specifikācija	VITA 46
Kontaktu skaits	71
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	1,62 mm
Darba temperatūra	no -55 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	Fosfora bronza
Kontaktinformācija pārklājums	1,27 µm zelta slānis uz niķeļa kontaktvirsmas, alvas slānis uz ievietošanas zonā

Mehāniskais

Režģa dimensija	1,8 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,75 N
Vilkšanas spēks uz kontaktu	vismaz 0,15 N
Kalpošanas laiks	200 pieslēgšanās cikli

Elektriskais

Darbības strāva	1,0 A (<30 °C)
Darba spriegums	50 V maiņstrāvas maksimālā vērtība vai līdzstrāva
Kontaktu pretestība	maks. 80 mΩ
Gaisa un slīpēšanas attālums	≥ 0,7 mm
Izolācijas pretestība	vismaz 1000 MΩ
Testa spriegums	500 V (maiņstrāva/līdzstrāva)
Datu pārraide	10 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Swift centrs Prece Nr. 308-50103-41

Press-fit zonas virsma: SnPb, Individuāli aprīkots (80 kontakti), Savienošanas tehnika: ievietošana ar presēšanu, Rasters 1,8 mm, Datu pārraides ātrums 10 Gbit/s

Taisnā leņķī

Press-fit tehnoloģija

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Swift centrs Prece Nr. 308-50103-41 - Tehniskie dati

Pamati

Specifikācija	VITA 46
Kontaktu skaits	80
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	1,62 mm
Darba temperatūra	no -55 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	Fosfora bronza
Kontaktinformācija pārklājums	1,27 µm zelta pārklājums uz niķeļa kontaktvirsmā, SnPb uz ievietošanas zonā

Mehāniskais

Režģa dimensija	1,8 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,75 N
Vilkšanas spēks uz kontaktu	vismaz 0,15 N
Kalpošanas laiks	200 pieslēgšanās cikli

Elektriskais

Darbības strāva	1,0 A (<30 °C)
Darba spriegums	50 V maiņstrāvas maksimālā vērtība vai līdzstrāva
Kontaktu pretestība	maks. 80 mΩ
Gaisa un slīpēšanas attālums	≥ 0,7 mm
Izolācijas pretestība	vismaz 1000 MΩ
Testa spriegums	500 V (maiņstrāva/līdzstrāva)
Datu pārraide	10 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314

Swift centrs Prece Nr. 308-50103-42

Press-fit zonas virsma: Sn (atbilst RoHS), Individuāli aprīkots (80 kontakti), Savienošanas tehnika: ievietošana ar presēšanu, Rasters 1,8 mm, Datu pārraides ātrums 10 Gbit/s

Taisnā leņķī

Press-fit tehnoloģija

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Swift centrs Prece Nr. 308-50103-42 - Tehniskie dati

Pamati

Specifikācija	VITA 46
Kontaktu skaits	80
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	1,62 mm
Darba temperatūra	no -55 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	Fosfora bronza
Kontaktinformācija pārklājums	1,27 µm zelta slānis uz niķeļa kontaktvirsmas, alvas slānis uz ievietošanas zonā

Mehāniskais

Režģa dimensija	1,8 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,75 N
Vilkšanas spēks uz kontaktu	vismaz 0,15 N
Kalpošanas laiks	200 pieslēgšanās cikli

Elektriskais

Darbības strāva	1,0 A (<30 °C)
Darba spriegums	50 V maiņstrāvas maksimālā vērtība vai līdzstrāva
Kontaktu pretestība	maks. 80 mΩ
Gaisa un slīpēšanas attālums	≥ 0,7 mm
Izolācijas pretestība	vismaz 1000 MΩ
Testa spriegums	500 V (maiņstrāva/līdzstrāva)
Datu pārraide	10 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

16-pa labi

Velox 16 – labais Prece Nr. 308-51100-41

Press-fit zonas virsma: SnPb, Pilnībā aprīkots (144 kontakti), Savienošanas tehnika: ievietošana ar presēšanu, Rasters 1,8 mm, Datu pārraides ātrums 10 Gbit/s

Taisnā leņķī

Press-fit tehnoloģija

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Velox 16 – labais Prece Nr. 308-51100-41 - Tehniskie dati

Pamati

Specifikācija	VITA 46
Kontaktu skaits	144
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	1,62 mm
Darba temperatūra	no -55 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	Fosfora bronza
Kontaktinformācija pārklājums	1,27 µm zelta pārklājums uz niķeļa kontaktvirsmā, SnPb uz ievietošanas zonā

Mehāniskais

Režģa dimensija	1,8 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,75 N
Vilkšanas spēks uz kontaktu	vismaz 0,15 N
Kalpošanas laiks	200 pieslēgšanās cikli

Elektriskais

Darbības strāva	1,0 A (<30 °C)
Darba spriegums	50 V maiņstrāvas maksimālā vērtība vai līdzstrāva
Kontaktu pretestība	maks. 80 mΩ
Gaisa un slīpēšanas attālums	≥ 0,7 mm
Izolācijas pretestība	vismaz 1000 MΩ
Testa spriegums	500 V (maiņstrāva/līdzstrāva)
Datu pārraide	10 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314

Velox 16 – labais Prece Nr. 308-51100-42

Press-fit zonas virsma: Sn (atbilst RoHS), Pilnībā aprīkots (144 kontakti), Savienošanas tehnika: ievietošana ar presēšanu, Rasters 1,8 mm, Datu pārraides ātrums 10 Gbit/s

Taisnā leņķī

Press-fit tehnoloģija

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Velox 16 – labais Prece Nr. 308-51100-42 - Tehniskie dati

Pamati

Specifikācija	VITA 46
Kontaktu skaits	144
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	1,62 mm
Darba temperatūra	no -55 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	Fosfora bronza
Kontaktinformācija pārklājums	1,27 µm zelta slānis uz niķeļa kontaktvirsmas, alvas slānis uz ievietošanas zonā

Mehāniskais

Režģa dimensija	1,8 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,75 N
Vilkšanas spēks uz kontaktu	vismaz 0,15 N
Kalpošanas laiks	200 pieslēgšanās cikli

Elektriskais

Darbības strāva	1,0 A (<30 °C)
Darba spriegums	50 V maiņstrāvas maksimālā vērtība vai līdzstrāva
Kontaktu pretestība	maks. 80 mΩ
Gaisa un slīpēšanas attālums	≥ 0,7 mm
Izolācijas pretestība	vismaz 1000 MΩ
Testa spriegums	500 V (maiņstrāva/līdzstrāva)
Datu pārraide	10 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

8-kreisais

Velox 8 – kreisais Prece Nr. 308-52200-41

Press-fit zonas virsma: SnPb, Pilnībā aprīkots (72 kontakti), Savienošanas tehnika: ievietošana ar presēšanu, Rasters 1,8 mm, Datu pārraides ātrums 10 Gbit/s

Taisnā leņķī

Press-fit tehnoloģija

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Velox 8 – kreisais Prece Nr. 308-52200-41 - Tehniskie dati

Pamati

Specifikācija	VITA 46
Kontaktu skaits	72
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	1,62 mm
Darba temperatūra	no -55 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	Fosfora bronza
Kontaktinformācija pārklājums	1,27 µm zelta pārklājums uz niķeļa kontaktvirsmā, SnPb uz ievietošanas zonā

Mehāniskais

Režģa dimensija	1,8 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,75 N
Vilkšanas spēks uz kontaktu	vismaz 0,15 N
Kalpošanas laiks	200 pieslēgšanās cikli

Elektriskais

Darbības strāva	1,0 A (<30 °C)
Darba spriegums	50 V maiņstrāvas maksimālā vērtība vai līdzstrāva
Kontaktu pretestība	maks. 80 mΩ
Gaisa un slīpēšanas attālums	≥ 0,7 mm
Izolācijas pretestība	vismaz 1000 MΩ
Testa spriegums	500 V (maiņstrāva/līdzstrāva)
Datu pārraide	10 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314

Velox 8 – kreisais Prece Nr. 308-52200-42

Press-fit zonas virsma: Sn (atbilst RoHS), Pilnībā aprīkots (72 kontakti), Savienošanas tehnika: ievietošana ar presēšanu, Rasters 1,8 mm, Datu pārraides ātrums 10 Gbit/s

Taisnā leņķī

Press-fit tehnoloģija

Ātrgaitas ātrums

Izturīgs

Rādīt sīkāku informāciju par produktu

Velox 8 – kreisais Prece Nr. 308-52200-42 - Tehniskie dati

Pamati

Specifikācija	VITA 46
Kontaktu skaits	72
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	1,62 mm
Darba temperatūra	no -55 °C līdz +105 °C

Materiāls

Izolācijas korpuss	LCP, UL 94 V-0
CTI vērtība Starptautiskā elektrotehnikas komisija 60112	175
Kontaktinformācija	Fosfora bronza
Kontaktinformācija pārklājums	1,27 µm zelta slānis uz niķeļa kontaktvirsmas, alvas slānis uz ievietošanas zonā

Mehāniskais

Režģa dimensija	1,8 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,75 N
Vilkšanas spēks uz kontaktu	vismaz 0,15 N
Kalpošanas laiks	200 pieslēgšanās cikli

Elektriskais

Darbības strāva	1,0 A (<30 °C)
Darba spriegums	50 V maiņstrāvas maksimālā vērtība vai līdzstrāva
Kontaktu pretestība	maks. 80 mΩ
Gaisa un slīpēšanas attālums	≥ 0,7 mm
Izolācijas pretestība	vismaz 1000 MΩ
Testa spriegums	500 V (maiņstrāva/līdzstrāva)
Datu pārraide	10 Gbit/s

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Cits stabu skaits? Cits statņu augstums? Alternatīvi kontaktu pārklājumi? Individuāli pielāgoti varianti? Atpalikušie kontakti?

Pieprasīt pielāgotus savienotājus

" Jums nav īstais? Pieprasiet pielāgotu savienotāju tagad!

Username:

Paldies! Mēs izskatīsim Jūsu pieprasījumu un sazināsimies ar Jums.

Ja rodas jautājumi, mēs esam Jūsu rīcībā jebkurā laikā pa e-pastu vai tālruni.

Nav atrasts piemērots produkts – pieprasiet produktu tagad:

Lauki, kas atzīmēti ar *, ir obligāti aizpildāmi.

Uzņēmums *

Sveiciens

Vārds *

Nosaukums *

Ielas *

POSTCODE *

Atrašanās vieta *

Valsts *

e-pasts *

Tālrunis *

Produkta prasības *

Mūsu privātuma politiku varat apskatīt šeit.

Funkcijas

Velox® savienotājiem ir izturīga konstrukcija, tostarp 1,27 μm (50 mikronu) bieza zelta pārklājuma slānis. Kontakti atrodas iekšpusē, tādējādi nodrošinot papildu aizsardzību. Visas šīs īpašības nodrošina ļoti ilgu kalpošanas laiku – vismaz 200 savienojumu ciklus. Tādēļ Velox® ir īpaši piemērots ātrdarbīgiem aizmugurējās plāksnes risinājumiem ar datu pārraides ātrumu 10 Gbit/s. Savienotāju augstā izturība jau ir pierādīta testos, kas veikti saskaņā ar VITA-46 standartu.

Velox1 — Velox 8 – kreisais
Pārskats par detaļām

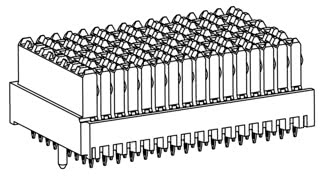

Velox2 — Velox 16 – kreisais
Pārskats par detaļām

VITA46 specifikācija

VITA 46 specifikācijas, kas pazīstamas arī kā VPX, apraksta jaunu ātrdarbīgu savienotāju sistēmu. Tajā tiek pārraidīti, cita starpā, Gigabit Ethernet, PCI Express, Serial RapidIO un InfiniBand. Lai nodrošinātu maksimālu savietojamību, tiek atbalstīti no VMEbus pazīstamie 6HE un 3HE Europakartes formāti. Tādējādi ir iespējamas arī hibrīdās sistēmas. Standartu VITA 46 izstrādāja organizācija VITA galvenokārt datoru sistēmām, kurām jāiztur lielas slodzes, piemēram, militārās lietojumprogrammās.

Četras dažādas konstrukcijas var modulāri kombinēt savā starpā. Velox® savienotāji ir ļoti elastīgi, pateicoties dažādam kontaktu skaitam. Šo īpašību uzsver iespēja individuāli aprīkot variantus.

Izstrādātāja skatījums

"Savienotāju sistēma Velox® ir īpaši izstrādāta uzņēmumā ept VITA-46 sistēmām, kas pazīstamas arī ar nosaukumu VPX. Velox® sistēmā ietilpst četri dažādi savienotāju tipi, kurus var modulāri savienot kopā. Turklāt klients var pats izvēlēties kontaktu skaitu. Viņš var pasūtīt vai nu pilnībā aprīkotus savienotājus ar 72 vai 144 kontaktiem, vai arī individuālu kontaktu konfigurāciju. Tas nodrošina izstrādātājiem lielu elastību plašu izstrādē. Sistēma ir izstrādāta īpaši lietojumiem ar augstām jaudas prasībām. Pateicoties zelta pārklājumam un kontaktiem, kas atrodas izolācijas korpusā, tā ir ārkārtīgi izturīga."

FAQ: Jautājumi un atbildes par Velox

Kādiem datu pārraides ātrumiem ir piemēroti Velox® savienotāji? Vai ept ražotie Velox® savienotāji ir savietojami ar citiem tirgū pieejamiem savienotājiem? Vai ept var piedāvāt individuālu kontaktu apvalku Velox® savienotājiem?

Kādiem datu pārraides ātrumiem ir piemēroti Velox® savienotāji?

Velox® savienotāji nodrošina datu pārraides ātrumu līdz pat 10 Gbit/s.

Vai ept ražotie Velox® savienotāji ir savietojami ar citiem tirgū pieejamiem savienotājiem?

ept garantē Velox® savienotāju pilnīgu savietojamību ar visām tirgū pieejamajām VITA-46 sistēmām.

Vai ept var piedāvāt individuālu kontaktu apvalku Velox® savienotājiem?

Visi četri dažādie Velox® savienotāju tipi ir pieejami ar individuālu konfigurāciju.
