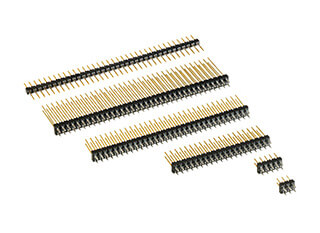

VarPol kontaktdakšu un kontaktligzdas sloksne

ept ražotie VarPol kontaktstieņi un kontaktlīstes piedāvā daudzveidīgas iespējas savienot drukātās shēmas. Vienrindas vai divrindas, mainīgs kontaktu skaits, dažādi savienojumu garumi, taisni vai leņķveida – izvēle ir jūsu rokās! Turklāt šīs sloksnes var nevainojami savienot viena ar otru.
Izmēģinātā un pārbaudītā „Tcom press®” iespiešanas zona piedāvā arī iespēju izvairīties no lodēšanas procesa, vienlaikus ievērojami palielinot kontaktu drošību.

Funkcijas

Plaša kontaktu un savienojumu
garumu izvēle Kvalitātes pakāpes: 50 un 250 pieslēgšanās cikli
Savienojumu slotiņas var savienot
virknē Vienkārša un ekonomiska montāža
Iespiešanas zona Tcom press®
VarPolfeder, pieejama arī lodēšanas versijā
Leņķveida un taisni, 1-rindu un 2-rindu

Pieteikumi

Attālums starp platēm no 11,45 mm līdz 35,45 mm; lodēšanas
procesa izslēgšana, izmantojot ievietošanu ar spiedienu

VarPol: pārskats

Fakti īsumā Pieteikumi VarPol produkti Funkcijas Kraušana ar VarPol Pieejamība BIEŽĀK UZDOTIE JAUTĀJUMI

Taisna kontaktligzda

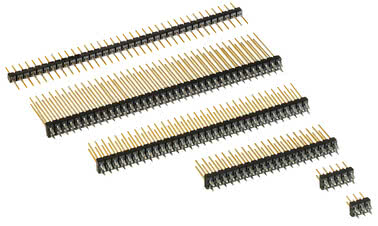

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn006-b1

Savienojuma puses garums (Y) = 16,6 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn006-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	23,05 mm – 27,05 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn009-b1

Savienojuma puses garums (Y) = 6,7 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn009-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	13,95 mm – 17,15 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn010-b1

Savienojuma puses garums (Y) = 5,2 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn010-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	13,95 mm – 15,65 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn011-b1

Savienojuma puses garums (Y) = 8,0 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn011-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	14,45 mm – 18,45 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn012-b1

Savienojuma puses garums (Y) = 10,2 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn012-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	16,65 mm – 20,65 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn013-b1

Savienojuma puses garums (Y) = 13,0 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn013-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	19,45 mm – 23,45 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn018-b1

Savienojuma puses garums (Y) = 17,5 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn018-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	23,95 mm – 27,95 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn019-b1

Savienojuma puses garums (Y) = 25,0 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn019-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	31,45 mm – 35,45 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn020-ba

Savienojuma puses garums (Y) = 5,2 mm, Press-fit tehnoloģija, Savienojuma garums 6,5 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn020-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	6,5 mm
Attālums starp PCB	11,45 mm – 13 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn021-ba

Savienojuma puses garums (Y) = 8,0 mm, Press-fit tehnoloģija, Savienojuma garums 6,5 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn021-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	6,5 mm
Attālums starp PCB	14,45 mm – 18,45 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn022-ba

Savienojuma puses garums (Y) = 10,2 mm, Press-fit tehnoloģija, Savienojuma garums 6,5 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn022-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	6,5 mm
Attālums starp PCB	16,65 mm – 20,65 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn023-ba

Savienojuma puses garums (Y) = 13,0 mm, Press-fit tehnoloģija, Savienojuma garums 6,5 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn023-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	6,5 mm
Attālums starp PCB	19,45 mm – 23,45 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn026-b1

Savienojuma puses garums (Y) = 15,7 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn026-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	22,15 mm – 26,15 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn029-ba

Savienojuma puses garums (Y) = 25,0 mm, Press-fit tehnoloģija, Savienojuma garums 6,5 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn029-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	6,5 mm
Attālums starp PCB	31,45 mm – 35,45 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn039-ba

Savienojuma puses garums (Y) = 6,7 mm, Press-fit tehnoloģija, Savienojuma garums 6,5 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn039-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	6,5 mm
Attālums starp PCB	13,95 mm – 17,15 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn050-ba

Savienojuma puses garums (Y) = 5,2 mm, Press-fit tehnoloģija, Savienojuma garums 11 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn050-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	11 mm
Attālums starp PCB	13,95 mm – 15,65 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn051-ba

Savienojuma puses garums (Y) = 8,0 mm, Press-fit tehnoloģija, Savienojuma garums 11 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn051-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	11 mm
Attālums starp PCB	14,45 mm – 18,45 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn053-ba

Savienojuma puses garums (Y) = 13,0 mm, Press-fit tehnoloģija, Savienojuma garums 11 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 1-rindu kontaktlīste Prece Nr. 971-nn053-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	11 mm
Attālums starp PCB	19,45 mm – 23,45 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn006-b1

Savienojuma puses garums (Y) = 16,6 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn006-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	23,05 mm – 27,05 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn009-b1

Savienojuma puses garums (Y) = 6,7 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn009-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	13,95 mm – 17,15 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn010-b1

Savienojuma puses garums (Y) = 5,2 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn010-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	13,95 mm – 15,65 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn011-b1

Savienojuma puses garums (Y) = 8,0 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn011-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	14,45 mm – 18,45 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn012-b1

Savienojuma puses garums (Y) = 10,2 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn012-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	16,65 mm – 20,65 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn013-b1

Savienojuma puses garums (Y) = 13,0 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn013-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	19,45 mm – 23,45 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn018-b1

Savienojuma puses garums (Y) = 17,5 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn018-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	23,95 mm – 27,95 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn019-b1

Savienojuma puses garums (Y) = 25,0 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn019-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	31,45 mm – 35,45 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn020-ba

Savienojuma puses garums (Y) = 5,2 mm, Press-fit tehnoloģija, Savienojuma garums 6,5 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn020-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	6,5 mm
Attālums starp PCB	11,45 mm – 13 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn021-ba

Savienojuma puses garums (Y) = 8,0 mm, Press-fit tehnoloģija, Savienojuma garums 6,5 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn021-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	6,5 mm
Attālums starp PCB	14,45 mm – 18,45 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn022-ba

Savienojuma puses garums (Y) = 10,2 mm, Press-fit tehnoloģija, Savienojuma garums 6,5 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn022-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	6,5 mm
Attālums starp PCB	16,65 mm – 20,65 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn023-ba

Savienojuma puses garums (Y) = 13,0 mm, Press-fit tehnoloģija, Savienojuma garums 6,5 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn023-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	6,5 mm
Attālums starp PCB	19,45 mm – 23,45 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn026-b1

Savienojuma puses garums (Y) = 15,7 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn026-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	22,15 mm – 26,15 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn029-ba

Savienojuma puses garums (Y) = 25,0 mm, Press-fit tehnoloģija, Savienojuma garums 6,5 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn029-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	6,5 mm
Attālums starp PCB	31,45 mm – 35,45 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn039-ba

Savienojuma puses garums (Y) = 6,7 mm, Press-fit tehnoloģija, Savienojuma garums 6,5 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn039-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	6,5 mm
Attālums starp PCB	13,95 mm – 17,15 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn050-ba

Savienojuma puses garums (Y) = 5,2 mm, Press-fit tehnoloģija, Savienojuma garums 11 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn050-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	11 mm
Attālums starp PCB	13,95 mm – 15,65 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn051-ba

Savienojuma puses garums (Y) = 8,0 mm, Press-fit tehnoloģija, Savienojuma garums 11 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn051-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	11 mm
Attālums starp PCB	14,45 mm – 18,45 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn053-ba

Savienojuma puses garums (Y) = 13,0 mm, Press-fit tehnoloģija, Savienojuma garums 11 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, b preces numurā nosaka savienojuma puses kvalitātes pakāpi; a nosaka pieslēguma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn053-ba - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	11 mm
Attālums starp PCB	19,45 mm – 23,45 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn090-9a

Savienojuma puses garums (Y) = 0,0 mm, Press-fit tehnoloģija, Savienojuma garums 6,5 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, a nosaka savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn090-9a - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	6,5 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn091-9a

Savienojuma puses garums (Y) = 0,0 mm, Press-fit tehnoloģija, Savienojuma garums 9 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās, a nosaka savienojuma puses kvalitātes pakāpi

Paralēli

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol taisna 2-rindu kontaktlīste Prece Nr. 972-nn091-9a - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	9 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Līstes

VarPol 2-rindu kontaktligzda Prece Nr. 962-40nn2-12

3. kvalitātes pakāpe, Lodēšanas tehnika, Savienojuma garums 12,2 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās

Paralēli

Taisnā leņķī

Lodēta caur caurumiem

Rādīt sīkāku informāciju par produktu

VarPol 2-rindu kontaktligzda Prece Nr. 962-40nn2-12 - Tehniskie dati

Pamati

Kvalitātes līmenis	3
Kontaktu skaits	2–108
Savienojuma tehnoloģija	Lodēšanas tehnika
Savienojuma garums	3,4 mm
Attālums starp PCB	11,45 mm – 23,35 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 2-rindu kontaktligzda Prece Nr. 962-40nn6-12

2. kvalitātes pakāpe, Lodēšanas tehnika, Savienojuma garums 12,2 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās

Paralēli

Taisnā leņķī

Lodēta caur caurumiem

Rādīt sīkāku informāciju par produktu

VarPol 2-rindu kontaktligzda Prece Nr. 962-40nn6-12 - Tehniskie dati

Pamati

Kvalitātes līmenis	2
Kontaktu skaits	2–108
Savienojuma tehnoloģija	Lodēšanas tehnika
Savienojuma garums	3,4 mm
Attālums starp PCB	11,45 mm – 23,35 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 1-rindu kontaktligzda Prece Nr. 961-40nn2-03

3. kvalitātes pakāpe, Lodēšanas tehnika, Savienojuma garums 3,4 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā

Paralēli

Taisnā leņķī

Lodēta caur caurumiem

Rādīt sīkāku informāciju par produktu

VarPol 1-rindu kontaktligzda Prece Nr. 961-40nn2-03 - Tehniskie dati

Pamati

Kvalitātes līmenis	3
Kontaktu skaits	2–36
Savienojuma tehnoloģija	Lodēšanas tehnika
Savienojuma garums	3,4 mm
Attālums starp PCB	11,45 mm – 23,35 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 1-rindu kontaktligzda Prece Nr. 961-40nn2-12

3. kvalitātes pakāpe, Lodēšanas tehnika, Savienojuma garums 12,2 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā

Paralēli

Taisnā leņķī

Lodēta caur caurumiem

Rādīt sīkāku informāciju par produktu

VarPol 1-rindu kontaktligzda Prece Nr. 961-40nn2-12 - Tehniskie dati

Pamati

Kvalitātes līmenis	3
Kontaktu skaits	2–36
Savienojuma tehnoloģija	Lodēšanas tehnika
Savienojuma garums	3,4 mm
Attālums starp PCB	11,45 mm – 23,35 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 1-rindu kontaktligzda Prece Nr. 961-40nn6-03

2. kvalitātes pakāpe, Lodēšanas tehnika, Savienojuma garums 3,4 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā

Paralēli

Taisnā leņķī

Lodēta caur caurumiem

Rādīt sīkāku informāciju par produktu

VarPol 1-rindu kontaktligzda Prece Nr. 961-40nn6-03 - Tehniskie dati

Pamati

Kvalitātes līmenis	2
Kontaktu skaits	2–36
Savienojuma tehnoloģija	Lodēšanas tehnika
Savienojuma garums	3,4 mm
Attālums starp PCB	11,45 mm – 23,35 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 1-rindu kontaktligzda Prece Nr. 961-40nn6-12

2. kvalitātes pakāpe, Lodēšanas tehnika, Savienojuma garums 12,2 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā

Paralēli

Taisnā leņķī

Lodēta caur caurumiem

Rādīt sīkāku informāciju par produktu

VarPol 1-rindu kontaktligzda Prece Nr. 961-40nn6-12 - Tehniskie dati

Pamati

Kvalitātes līmenis	2
Kontaktu skaits	2–36
Savienojuma tehnoloģija	Lodēšanas tehnika
Savienojuma garums	3,4 mm
Attālums starp PCB	11,45 mm – 23,35 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 1-rindu kontaktligzda Prece Nr. 961-60nn2-03

3. kvalitātes pakāpe, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā

Paralēli

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 1-rindu kontaktligzda Prece Nr. 961-60nn2-03 - Tehniskie dati

Pamati

Kvalitātes līmenis	3
Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	11,45 mm – 23,35 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 1-rindu kontaktligzda Prece Nr. 961-60nn2-07

3. kvalitātes pakāpe, Press-fit tehnoloģija, Savienojuma garums 8,05 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā

Paralēli

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 1-rindu kontaktligzda Prece Nr. 961-60nn2-07 - Tehniskie dati

Pamati

Kvalitātes līmenis	3
Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	8,05 mm
Attālums starp PCB	11,45 mm – 14,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 1-rindu kontaktligzda Prece Nr. 961-60nn2-12

3. kvalitātes pakāpe, Press-fit tehnoloģija, Savienojuma garums 12,2 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā

Paralēli

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 1-rindu kontaktligzda Prece Nr. 961-60nn2-12 - Tehniskie dati

Pamati

Kvalitātes līmenis	3
Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	12,2 mm
Attālums starp PCB	14,55 mm – 18,55 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 1-rindu kontaktligzda Prece Nr. 961-60nn2-17

3. kvalitātes pakāpe, Press-fit tehnoloģija, Savienojuma garums 17 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā

Paralēli

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 1-rindu kontaktligzda Prece Nr. 961-60nn2-17 - Tehniskie dati

Pamati

Kvalitātes līmenis	3
Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	17 mm
Attālums starp PCB	19,35 mm – 23,35 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 1-rindu kontaktligzda Prece Nr. 961-60nn6-03

2. kvalitātes pakāpe, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā

Paralēli

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 1-rindu kontaktligzda Prece Nr. 961-60nn6-03 - Tehniskie dati

Pamati

Kvalitātes līmenis	2
Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	11,45 mm – 23,35 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 1-rindu kontaktligzda Prece Nr. 961-60nn6-07

2. kvalitātes pakāpe, Press-fit tehnoloģija, Savienojuma garums 8,05 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā

Paralēli

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 1-rindu kontaktligzda Prece Nr. 961-60nn6-07 - Tehniskie dati

Pamati

Kvalitātes līmenis	2
Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	8,05 mm
Attālums starp PCB	11,45 mm – 14,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 1-rindu kontaktligzda Prece Nr. 961-60nn6-12

2. kvalitātes pakāpe, Press-fit tehnoloģija, Savienojuma garums 12,2 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā

Paralēli

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 1-rindu kontaktligzda Prece Nr. 961-60nn6-12 - Tehniskie dati

Pamati

Kvalitātes līmenis	2
Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	12,2 mm
Attālums starp PCB	14,55 mm – 18,55 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 1-rindu kontaktligzda Prece Nr. 961-60nn6-17

2. kvalitātes pakāpe, Press-fit tehnoloģija, Savienojuma garums 17 mm, Polu skaits 2–36 (polu skaits rindā atbilst nn preces numurā), 1 rindā

Paralēli

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 1-rindu kontaktligzda Prece Nr. 961-60nn6-17 - Tehniskie dati

Pamati

Kvalitātes līmenis	2
Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	17 mm
Attālums starp PCB	19,35 mm – 23,35 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 2-rindu kontaktligzda Prece Nr. 962-40nn2-03

3. kvalitātes pakāpe, Lodēšanas tehnika, Savienojuma garums 3,4 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās

Paralēli

Taisnā leņķī

Lodēta caur caurumiem

Rādīt sīkāku informāciju par produktu

VarPol 2-rindu kontaktligzda Prece Nr. 962-40nn2-03 - Tehniskie dati

Pamati

Kvalitātes līmenis	3
Kontaktu skaits	2–108
Savienojuma tehnoloģija	Lodēšanas tehnika
Savienojuma garums	3,4 mm
Attālums starp PCB	11,45 mm – 23,35 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 2-rindu kontaktligzda Prece Nr. 962-40nn6-03

2. kvalitātes pakāpe, Lodēšanas tehnika, Savienojuma garums 3,4 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās

Paralēli

Taisnā leņķī

Lodēta caur caurumiem

Rādīt sīkāku informāciju par produktu

VarPol 2-rindu kontaktligzda Prece Nr. 962-40nn6-03 - Tehniskie dati

Pamati

Kvalitātes līmenis	2
Kontaktu skaits	2–108
Savienojuma tehnoloģija	Lodēšanas tehnika
Savienojuma garums	3,4 mm
Attālums starp PCB	11,45 mm – 23,35 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 2-rindu kontaktligzda Prece Nr. 962-60nn2-03

3. kvalitātes pakāpe, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās

Paralēli

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 2-rindu kontaktligzda Prece Nr. 962-60nn2-03 - Tehniskie dati

Pamati

Kvalitātes līmenis	3
Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	11,45 mm – 23,35 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 2-rindu kontaktligzda Prece Nr. 962-60nn2-07

3. kvalitātes pakāpe, Press-fit tehnoloģija, Savienojuma garums 8,05 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās

Paralēli

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 2-rindu kontaktligzda Prece Nr. 962-60nn2-07 - Tehniskie dati

Pamati

Kvalitātes līmenis	3
Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	8,05 mm
Attālums starp PCB	11,45 mm – 14,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 2-rindu kontaktligzda Prece Nr. 962-60nn2-12

3. kvalitātes pakāpe, Press-fit tehnoloģija, Savienojuma garums 12,2 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās

Paralēli

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 2-rindu kontaktligzda Prece Nr. 962-60nn2-12 - Tehniskie dati

Pamati

Kvalitātes līmenis	3
Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	12,2 mm
Attālums starp PCB	14,55 mm – 18,55 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 2-rindu kontaktligzda Prece Nr. 962-60nn2-17

3. kvalitātes pakāpe, Press-fit tehnoloģija, Savienojuma garums 17 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās

Paralēli

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 2-rindu kontaktligzda Prece Nr. 962-60nn2-17 - Tehniskie dati

Pamati

Kvalitātes līmenis	3
Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	17 mm
Attālums starp PCB	19,35 mm – 23,35 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 2-rindu kontaktligzda Prece Nr. 962-60nn6-03

2. kvalitātes pakāpe, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās

Paralēli

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 2-rindu kontaktligzda Prece Nr. 962-60nn6-03 - Tehniskie dati

Pamati

Kvalitātes līmenis	2
Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Attālums starp PCB	11,45 mm – 23,35 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 2-rindu kontaktligzda Prece Nr. 962-60nn6-07

2. kvalitātes pakāpe, Press-fit tehnoloģija, Savienojuma garums 8,05 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās

Paralēli

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 2-rindu kontaktligzda Prece Nr. 962-60nn6-07 - Tehniskie dati

Pamati

Kvalitātes līmenis	2
Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	8,05 mm
Attālums starp PCB	11,45 mm – 14,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 2-rindu kontaktligzda Prece Nr. 962-60nn6-12

2. kvalitātes pakāpe, Press-fit tehnoloģija, Savienojuma garums 12,2 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās

Paralēli

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 2-rindu kontaktligzda Prece Nr. 962-60nn6-12 - Tehniskie dati

Pamati

Kvalitātes līmenis	2
Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	12,2 mm
Attālums starp PCB	14,55 mm – 18,55 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 2-rindu kontaktligzda Prece Nr. 962-60nn6-17

2. kvalitātes pakāpe, Press-fit tehnoloģija, Savienojuma garums 17 mm, Polu skaits 2–108 (polu skaits rindā atbilst nn preces numurā), 2 rindās

Paralēli

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 2-rindu kontaktligzda Prece Nr. 962-60nn6-17 - Tehniskie dati

Pamati

Kvalitātes līmenis	2
Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	17 mm
Attālums starp PCB	19,35 mm – 23,35 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

90° savienojuma sloksne

VarPol 1-rindu kontaktligzda Prece Nr. 981-nn010-b1

Savienojuma puses garums (Y) = 2,8 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Skaits 2–36, 1 rindā, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 1-rindu kontaktligzda Prece Nr. 981-nn010-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 1-rindu kontaktligzda Prece Nr. 981-nn011-b1

Savienojuma puses garums (Y) = 5,6 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Skaits 2–36, 1 rindā, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 1-rindu kontaktligzda Prece Nr. 981-nn011-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 1-rindu kontaktligzda Prece Nr. 981-nn012-b1

Savienojuma puses garums (Y) = 7,8 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Skaits 2–36, 1 rindā, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 1-rindu kontaktligzda Prece Nr. 981-nn012-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 1-rindu kontaktligzda Prece Nr. 981-nn013-b1

Savienojuma puses garums (Y) = 10,6 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Skaits 2–36, 1 rindā, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 1-rindu kontaktligzda Prece Nr. 981-nn013-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–36
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 2-rindu kontaktlīste Prece Nr. 982-nn010-b1

Savienojuma puses garums (Y) = 2,8 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Skaits 2–108, 2 rindās, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 2-rindu kontaktlīste Prece Nr. 982-nn010-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

VarPol 2-rindu kontaktlīste Prece Nr. 982-nn011-b1

Savienojuma puses garums (Y) = 5,6 mm, Press-fit tehnoloģija, Savienojuma garums 3,4 mm, Skaits 2–108, 2 rindās, b preces numurā norāda savienojuma puses kvalitātes pakāpi

Taisnā leņķī

Press-fit tehnoloģija

Rādīt sīkāku informāciju par produktu

VarPol 2-rindu kontaktlīste Prece Nr. 982-nn011-b1 - Tehniskie dati

Pamati

Kontaktu skaits	2–108
Savienojuma tehnoloģija	Press-fit tehnoloģija
Savienojuma garums	3,4 mm
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0
Kontaktinformācija	vara sakausējums

Mehāniskais

Režģa dimensija	2,54 mm
Ievietošanas spēks uz kontaktu	ne vairāk kā 0,9 N
Vilkšanas spēks uz kontaktu	vismaz 0,6 N

Elektriskais

Darbības strāva	maks. 1,9 A
Darba spriegums	150 V
Kontaktu pretestība	< 20 mΩ
Gaisa un slīpēšanas attālums	1,2 mm
Izolācijas pretestība	>10⁶ MΩ

Apstiprinājumi / atbilstība

UL fails	E130314
Vide	Atbilst RoHS direktīvai

Piederumi

VarPol vadības struktūra Prece Nr. 962-17nn2/1

2–108 poliem, Vārpulas atsperu sliežu vadības mehānisms

Rādīt sīkāku informāciju par produktu

VarPol vadības struktūra Prece Nr. 962-17nn2/1 - Tehniskie dati

Pamati

Kontaktu skaits	20
Darba temperatūra	no -55 °C līdz +125 °C

Materiāls

Izolācijas korpuss	PBT ar stikla šķiedras pastiprinājumu, UL 94 V-0

Mehāniskais

Režģa dimensija	2,54 mm

Apstiprinājumi / atbilstība

Vide	Atbilst RoHS direktīvai

Cits stabu skaits? Cits statņu augstums? Alternatīvi kontaktu pārklājumi? Individuāli pielāgoti varianti? Atpalikušie kontakti?

Pieprasīt pielāgotus savienotājus

" Jums nav īstais? Pieprasiet pielāgotu savienotāju tagad!

Username:

Paldies! Mēs izskatīsim Jūsu pieprasījumu un sazināsimies ar Jums.

Ja rodas jautājumi, mēs esam Jūsu rīcībā jebkurā laikā pa e-pastu vai tālruni.

Nav atrasts piemērots produkts – pieprasiet produktu tagad:

Lauki, kas atzīmēti ar *, ir obligāti aizpildāmi.

Uzņēmums *

Sveiciens

Vārds *

Nosaukums *

Ielas *

POSTCODE *

Atrašanās vieta *

Valsts *

e-pasts *

Tālrunis *

Produkta prasības *

Ar mūsu privātuma politiku varat iepazīties šeit.

Funkcijas

VarPol kontaktdakšu un kontaktjoslu klāsts piedāvā daudzveidīgas iespējas: tās ir pieejamas vienrindu vai divrindu izpildījumā, kā arī ar mainīgu kontaktu skaitu no 2 līdz 108. Turklāt visu joslu konstrukcija ir optimizēta tā, lai tās varētu nevainojami savienot viena ar otru. Daudzveidīgie savienojumu garumi līdz 25 mm ļauj salikt kopā platīnes ar attālumu starp tām no 11,45 mm līdz 35,45 mm. Kontaktdakšu slēgnes ir pieejamas arī ar 90° leņķi, tādējādi nodrošinot ne tikai paralēlus, bet arī taisnleņķa savienojumus. Turklāt visiem VarPol produktiem ir iespējams izvēlēties starp divām kvalitātes pakāpēm, kas garantē 50 vai 250 savienojumu ciklu kalpošanas ilgumu.

VarPol Anwendung gerade — Lietošana taisni

VarPol Anwendung gewinkelt — Lietošana leņķveidā

VarPol Federleiste — VarPol sliežu ceļš
Pārskats par detaļām

VarPol Stiftleiste — VarPol kontaktlīste
Pārskats par detaļām

savienojuma kontakti
no 5,2 mm līdz 25 mm

Vēl viens priekšrocības ir vienkārša un izmaksu ziņā izdevīga apstrāde, izmantojot iespiešanas tehnoloģiju. Kontaktu un savienotājslēgumu rindas ir aprīkotas ar labi pārbaudīto Tcom press® iespiešanas zonu, tādējādi tās var iespiest bez lodēšanas. Iespiešanas rezultātā rodas gāzes necaurlaidīgs un pret vibrācijām izturīgs savienojums, kas padara VarPol produktus par optimāliem drukāto shēmu savienotājiem uzticamiem mehāniskiem un elektriskiem savienojumiem pat nelabvēlīgā vidē. „ept“ piedāvā kontaktstieņu un kontaktlīstes montāžai piemērotus instrumentus, kas padara presēšanu ārkārtīgi vienkāršu un procesa drošu. Gadījumos, kad attālums starp platēm ir lielāks, papildu vadotnes atbalsta kontaktu novietošanu un nodrošina optimālu presējamo kontaktstieņu stabilizāciju.

Kraušana ar VarPol

Izmantojot VarPol spraudņu un ligzdu slotiņas ar iespiešanas tehnoloģiju, iespējas savienot drukātās shēmas paralēli ir ārkārtīgi daudzveidīgas:

Plātnes attālums no 11,45 mm līdz 35,45 mm, izmantojot dažāda garuma 1-rindu vai
2-rindu kontaktdakšu
savienotājus; kontaktu skaits brīvi izvēlējams (nav ierobežojumu augšup, jo savienotājus var savienot virknē, nemainot rasteri);
iespējama pārejas
zona; kontaktdakšu savienotāji ar lodēšanas vai presēšanas tehnoloģiju

Savienotāja savienošana ar plašu, izmantojot iespiešanas tehnoloģiju, nodrošina ārkārtīgi izturīgu un noturīgu savienojumu. Ir pierādīts, ka augstas kvalitātes iespiešanas savienojumi, piemēram, izmantojot ept ražoto Tcom press®, nodrošina labāku kontaktu drošību nekā lodēti savienojumi. Iespiešanas procesā veidojas aukstā metināšana starp kontaktu un plašas caurumu, kas ir mehāniski ļoti stabila un elektrotehniski augstas kvalitātes. Apstrāde ar atbilstošiem ept piedāvātajiem apstrādes rīkiem ir ārkārtīgi vienkārša un procesa droša.

Turklāt ir iespējams salikt vairākas drukātās plātnes viena virs otras, izmantojot savienotājslēgnes ar atbilstošiem savienojuma kontaktiem. Šajā gadījumā ir iespējami drukāto plātņu attālumi no 11,45 mm līdz 19,35 mm. Vadības elementa izmantošana augšējās plātnes apakšpusē papildus nodrošina stabilu kontaktu vadību un tādējādi novērš nepareizu savienojumu veidošanos.

Papildus paralēlam plātņu savienojumam leņķveida kontakti piedāvā iespēju veidot taisnleņķa savienojumus – un to ar tādu pašu daudzveidību un uzticamību.

Sistēma: VarPol-kontaktu sloksne / VarPol-kontaktu rinda

972-nn00-yx | 5,2/6,5 mm
Atšķirība ne vairāk kā 1,55

972-nn010-yx | 5,2 mm
Atšķirība ne vairāk kā 1,7

972-nn009-yx | 6,7 mm
Atšķirība ne vairāk kā 3,2
(vēlams izmantot 972-nn010-yx)

972-nn011-yx | 8,0 mm
Atšķirība ne vairāk kā 4,0

972-nn012-yx | 10,2 mm
Atšķirība ne vairāk kā 4,0

972-nn013-yx | 13,0 mm
Atšķirība ne vairāk kā 4,0

972-nn018-yx | 17,5 mm
Atšķirība ne vairāk kā 4,0

972-nn019-yx | 25,0 mm
Atšķirība ne vairāk kā 4,0

Sistēma: VarPol-spiedslēguma sloksne / VarPol-spiedslēguma sloksne ar garām savienojuma vietām

962-6xxxx-07| 7,7 mm
Atšķirība ne vairāk kā 2,95

962-6xxxx-12 | 12,2 mm
Atšķirība ne vairāk kā 1,7
PC/104

962-6xxxx-17 | 17,0 mm
Atšķirība ne vairāk kā 4,0

Pieejamība

"ept garantē saviem klientiem VarPol kontaktstieņu un kontaktlīstu ilgtermiņa pieejamību ar 2,54 mm soli. Aparatūras izstrādātāji visās nozarēs jau gadiem ilgi uzticas šīm līstēm, ar kurām var uzticami un ārkārtīgi daudzveidīgi savienot drukātās shēmas vai nodrošināt kabeļu pieslēgumu pie drukātās shēmas."

FAQ: Jautājumi un atbildes par VarPol kontaktdakšu un kontaktligzdas slēdžiem

Vai, izmantojot VarPol kontaktdakšu un kontaktlīstes, ir iespējams nodrošināt individuālus attālumus starp platēm? Vai VarPol pildspalvu un pildspalvu slotiņām ir pieejami vadības korpusi?Vai ept ražotos VarPol kontaktstieņus un kontaktlīstes var savienot virknē?

Vai, izmantojot VarPol kontaktdakšu un kontaktlīstes, ir iespējams nodrošināt individuālus attālumus starp platēm?

Izmantojot VarPol kontaktdakšu un kontaktlīsti, var nodrošināt attālumus starp platēm no 11,45 mm līdz 35,45 mm.

Vai VarPol pildspalvu un pildspalvu slotiņām ir pieejami vadības korpusi?

VarPol vadības mehānismi ir pieejami kā piederumi modeļiem ar polu skaitu no 2 līdz 104.

Vai ept ražotos VarPol kontaktstieņus un kontaktlīstes var savienot virknē?

ept var nodrošināt VarPol līstu viengabala savienojamību.
