Prasības izturīgiem savienotājiem, kas paredzēti drukātajām platēm
Pieslēgumiem platēm jābūt izturīgiem, tiem jānodrošina uzticama signālu pārraide un tie nedrīkst atteikties. Izturīgiem pieslēgumiem platēm jāiztur mehāniskas, termiskas un ķīmiskas slodzes, piemēram: • triecieni, • vibrācijas, • svārstības, • gāzes, • mitrums, • augstas temperatūras, • slapjums un • putekļi, nezaudējot darbspēju. Īpaši aviācijas un kosmosa nozarē, rūpnieciskajā automatizācijā, automobiļu rūpniecībā un medicīnas tehnoloģijās ir nepieciešami izturīgi savienotāji drukātajām platēm.
Izmantojot dažādas metodes, mūsu drukāto plākšņu savienotāji nodrošina aizsardzību pret šīm slodzēm. Mūsu attīstības nodaļa pastāvīgi optimizē mūsu savienotājus drukātajām platēm un nodrošina to aizsardzību pret papildu vides ietekmēm. Izmantojot daudzas pārbaudes metodes, mēs nodrošinām nemainīgi augstu kvalitāti.
Mehāniski iedarbības faktori, piemēram, vibrācija, svārstības un triecieni – nekādas kontaktu kļūmes, pateicoties izturīgiem savienotājiem platēm
Atbilstoša kontaktu sistēma izturīgiem savienotājiem plašu platēm

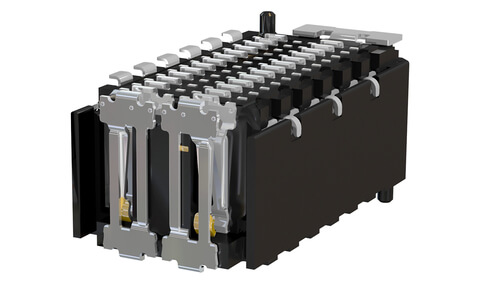

Kontaktu sistēma: divpusēja kontaktplāksne ar savienotāju plašu kartēm

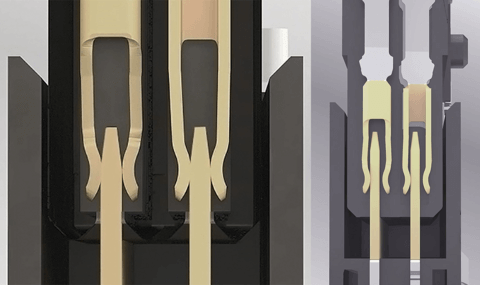

Divpusējais atsperes kontakts One27 bez (kreisajā pusē) un ar triecienu (labajā pusē)
Mūsu izturīgajiem plašu savienotājiem ir divpusēja atsperes sloksne, kas nodrošina plašu savienotāju rezerves sistēmu un drošu kontaktu. Pateicoties otrajai atsperes sloksnei, signāla pārraide vienmēr tiek nodrošināta caur vienu kontaktu, pat ja plašu savienotājs tiek pakļauts spēcīgām triecienu slodzēm. Tas garantē optimālu ierīces konstrukciju.
Salīdzinājumā: klasiskajiem divdaļīgajiem PCB savienotājiem ir tikai viens asmens kontakts un viens atsperes kontakts. Spēcīgas trieciena ietekmes gadījumā tas var izraisīt asmens slieksnes atdalīšanos no atsperes slieksnes un signāla pārraides pārtraukšanu.
Kontaktu sistēma: dzimumu neitrāla kontaktu sistēma plašu savienotājos
Dzimumu neitrāla kontaktu sistēma Zero8
Ievērojami izturīgāki ir plašu savienotāji ar „dzimumu neitrālu“ kontaktu sistēmu. Šīs kontaktu sistēmas īpatnība ir tāda, ka savienotāja pusēm – spraudnim un ligzdai – ir identiska kontaktu ģeometrija. Tādējādi katrs kontakts tiek savienots ar divām atsperēm, spraudnis un ligzda ir savstarpēji savienoti un nevar atdalīties viens no otra. Tas nodrošina maksimālu rezerves sistēmu un padara mūsu plātnes savienotājus ārkārtīgi izturīgus un drošus (5. att.).
Viengabala PCB savienotāji ir vēl izturīgāki nekā dzimuma neitrālā kontaktu sistēma, kas tiek izmantota plati-plati savienotājos.
Viengabala PCB savienotājos netiek izmantots klasiskais divdaļīgais kontaktu princips, kas sastāv no kontaktu sloksnes un atslēgas sloksnes. Tiem nav neaizsargātas kontaktu zonas, tāpēc tie ir ārkārtīgi izturīgi pret triecieniem, vibrācijām, mitrumu, putekļiem un atmosfēras apstākļiem.
Viengabala plātnes savienotāji ir piemēroti arī liešanai un citām metodēm, lai aizsargātu plātnes savienotāja komponentus. Kombinācijā ar iespiešanas tehniku izturīgi, viengabala plātnes savienotāji nodrošina visdrošāko mehānisko un elektrisko savienojumu starp divām plātnēm.
Atbilstošs kontaktu dizains izturīgiem savienotājiem, kas paredzēti drukātajām platēm

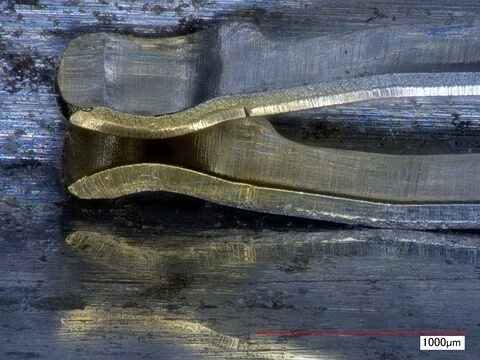

One27 atsperes tulpe pēc izciršanas un liekšanas procesa
Mūsu izturīgie savienotāji ar platēm saskaras ar 90 grādu leņķī saliektu kontaktlenti.
Priekšrocība: platu savienotājs saskaras ar gludu, velmētu virsmu, nevis ar izciršanas procesā radušos nevienmērīgo un asu malu apakšpusi. Tādējādi mēs novēršam pastiprinātu virsmas nodilumu un samazinām pārejas pretestību.
Papildus kontaktjoslai arī slēgjoslai pie PCB savienotāja jābūt precīzi izstampētai un apstrādātai, lai bojāta ģeometrija trieciena, vibrācijas un svārstību gadījumā nepārtrauktu kontaktu.
Atbilstoši izolatori izturīgiem savienotājiem, kas paredzēti drukātajām platēm

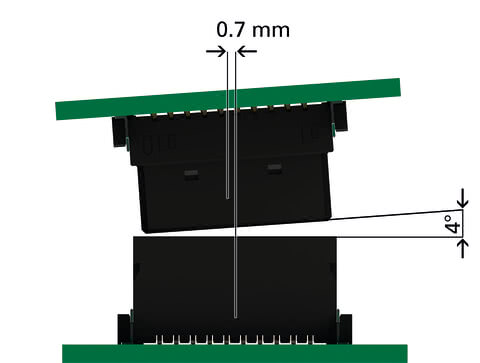

Zero8 savienotājs nodrošina centrālās novirzes ±0,7 mm un leņķa novirzes 4
Mūsu izturīgo plašu savienotāju izolācijas korpusi ir konstruēti tā, lai jutīgie kontakti savienotāja iekšpusē būtu pilnībā aizsargāti pret triecieniem, vibrācijām un svārstībām. Ievadslīpumi uz plati-plati savienotāja izolācijas korpusa izlīdzina platiņu nobīdi savienošanas brīdī un ļauj savienot savienotāja puses bez bojājumiem gadījumā, ja pastāv nobīde pa vidu vai leņķa nobīde.
Izturības diapazons izturīgiem savienotājiem, kas paredzēti platēm ar vadītājiem
Zero8 pielāgojums visos virzienos
Pielaides diapazons ir vēl viens faktors, kas ietekmē PCB savienotāja izturību. Ja PCB savienotājs nespēj kompensēt nelielas pielaides, mehāniskas mikrokustības, piemēram, triecieni, vibrācijas un svārstības, vidējā termiņā izraisa savienotāja nodilumu vai bojājumus. Ja izturīgam PCB savienotājam ir peldošā funkcija, tas darbības laikā var kompensēt novirzes līdz ±0,4 mm. Šī funkcija kļūst arvien nozīmīgāka, jo īpaši, ja PCB tiek aprīkots ar vairākiem dažādiem savienotājiem.
Neliela korozija un nodilums uz izturīgu plašu savienotāju virsmas, kas paredzēti izmantošanai nelabvēlīgos apstākļos

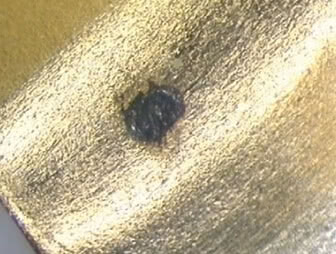

Kontaktsvirsmas nodilums un korozija
Līdzīgi kā PCB savienotāji, arī savienotāji ar vara kontaktiem var viegli oksidēties, vienkārši saskaroties ar skābekli un apkārtējā gaisa mitrumu. Mūsu virsmas apstrāde ar aizsargslāni novērš savienotāju tapu oksidēšanos. Izturīgie ept plātnes-plātnes savienotāji samazina virsmas nodilumu līdz minimumam. Tas nodrošina mazāku koroziju, mazāku oksīda veidošanos un ilgu kalpošanas laiku ar daudziem savienošanas cikliem.
Kā mums tas izdodas, neraugoties uz mikrokustībām, ko izraisa triecieni, vibrācijas, svārstības, gāze, mitrums, slapjums un putekļi?
Augstas kvalitātes un izturīgs kontaktpārklājums mūsu izturīgajiem savienotājiem, kas paredzēti drukātajām platēm
Gluda virsma gan asmeņu, gan atsperu sloksnēm
Rezultātā tiek nodrošināts zems pārejas pretestības līmenis un tādējādi izcila signāla pārraide, ko nodrošina izturīgi savienotāji, kas paredzēti plašu shēmu platēm nelabvēlīgos apstākļos. Tādējādi mēs novēršam nepietiekamus elektriskos savienojumus un signāla kvalitātes pasliktināšanos.
Mēs izmantojam, cita starpā, šādus kontaktu pārklājumus:
Neskatoties uz pieaugošajām cenām, zelts, pateicoties tā izturībai pret koroziju un lieliskajai vadītspējai, ir ārkārtīgi populārs kontaktu virsmas materiāls izturīgiem drukāto shēmu savienotājiem. Nikkela un
fosfora sakausējums ar zelta pārklājumu – cenā stabila alternatīva virsmas apdarei. Noteiktās proporcijās kombinēti šie divi materiāli uzrāda tās pašas pozitīvās īpašības, ko piedāvā arī zelts: augstu izturību pret koroziju, nelielu nodilumu un perfektu vadītspēju.
Gāze, mitrums, augstas temperatūras, slapjums un putekļi – izturīgi drukāto shēmu savienotāji bez kontaktu atteicēm
Savienotāji drukātajām platēm ar iespiešanas tehnoloģiju

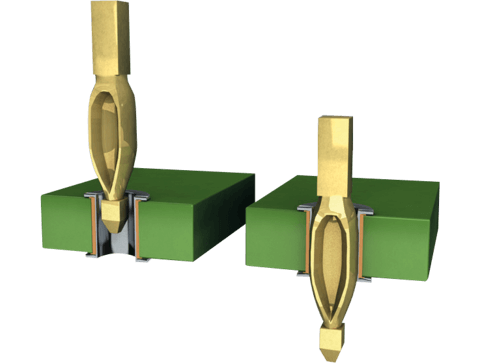

Iespiešanas process
Izmantojot iespiešanas tehnoloģiju, mēs ražojam ārkārtīgi izturīgus un pret netīrumiem aizsargātus plašu savienotājus, kas ir izturīgi pret vibrācijām, triecieniem, gāzi, mitrumu, slapjumu un putekļiem. Izturīgiem plašu savienotājiem, kas izgatavoti, izmantojot iespiešanas tehnoloģiju, ir desmit reizes labāks atteices rādītājs (FIT rādītājs) nekā automatizēti lodētiem plašu savienotājiem. Tos izmanto, piemēram, gaisa spilvenu sistēmās, ABS un ESP moduļos, jo signāla pārraide šajās lietojumprogrammās nekādos apstākļos nedrīkst pārtraukties.
Kā? Iespiešanas tehnoloģija ar nelielu iespiešanas spēku rada vislielāko saķeri starp savienotāju un plati. Iespiešanas procesā iespiešanas tapu ar diametru, kas ir lielāks par cauruma diametru, iespiež caurumā platē, kas ir caurvīta ar metālu. Iespiešanas zonā savienotāja tapai ir elastība, lai iespiešanas procesā fiziskās spēkas neizkropļotu drukāto plati. Starp kontakttapu un metalizētu drukātās plates caurumu veidojas aukstā metināšana: gāzes necaurlaidīgs, pret koroziju izturīgs, zemas pretestības un labi elektrovadošs mehānisks savienojums, kas ir piemērots arī liešanai. Turklāt tā ir specifikācijā DIN EN 60352-5 un saglabā drošu kontaktu pat ļoti lielu mehānisku un termisku slodžu gadījumā, piemēram, vibrācijas, lieces, mitruma, putekļu un temperatūras izmaiņu gadījumā, un iztur pat paātrinājuma slodzes līdz 200 G. G-spēki definē slodzes, kas iedarbojas uz cilvēka ķermeni, lietošanas priekšmetu vai transportlīdzekli sakarā ar ātruma lieluma un/vai virziena izmaiņām. Salīdzinājumam: pēc atgriešanās Zemes atmosfērā uz kosmosa kapsulu iedarbojas G-spēks aptuveni 7 G.
Savienotāji platēm ar SMT (virsmas montāžas tehnoloģija)

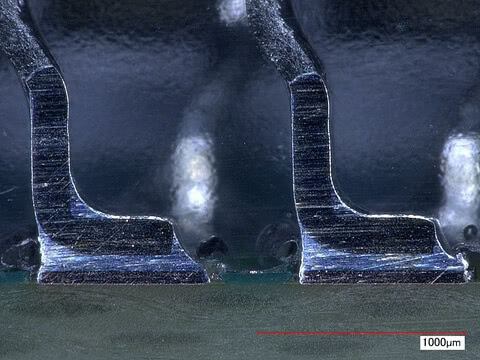

Meniska veidošanās ap One27 lodēšanas pamatni
Vēl viena iespēja nodrošināt stabilu un uzticamu savienojumu starp savienotājiem un plašu ir virsmas montāžas tehnoloģija (SMT). Tā bieži tiek izmantota rūpnieciskās lietojumprogrammās un „Rūpniecībā 4.0“, jo īpaši gadījumos, kad plašas jāaprīko abās pusēs vai ja nav iespējams ievērot minimālo attālumu līdz komponentiem spēka virzienā. Mūsu īpaši izturīgie savienotāji platēm SMT atbilst IPC 3. klasei izmantošanai augstas jaudas elektronikas iekārtās. Šajā klasē signālu pārraide nedrīkst pārtraukties un tai jānodrošina lielākas strāvas pārraide. Saskaņā ar IPC-A-610 standartu izturīgam savienojumam starp savienotāju un drukāto plati ir jāievēro pareizais attiecība starp lodēšanas kājiņu, lodēšanas laukumu un lodēšanas pastu.
Tā darbojas SMT: ar lodēšanas pastas palīdzību savienotāji tiek pielodēti uz noteiktām drukātās plates savienojuma virsmām, lodēšanas laukiem. Reflow krāsnī lodēšanas materiāls tiek kausēts un pēc tam sacietēts. Optimālu lodēšanas savienojumu (SMT) var atpazīt pēc vienmērīgas meniska veidošanās. Kontaktam jābūt visapkārt apņemamam ar lodēšanas menisku, lai panāktu labāko saķeri ar plašu.

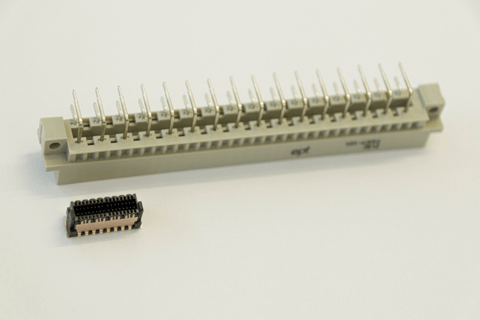

Mazi, kompakti, bet vienlaikus izturīgi miniaturizēti savienotāji drukātajām platēm
Pateicoties regulārai optimizācijai un attīstībai, mūsu uzkrātā pieredze ļauj mums ražot arvien mazākus un izturīgākus savienotājus platēm. Tādējādi mūsu plāksnes-plāksnes savienotāji kļūst arvien izturīgāki un efektīvāki, pat pie arvien mazākas uzstādīšanas telpas. Mazais, izturīgais ept miniaturizētais plašu savienotājs garantē ātru, vienkāršu un drošu signāla pārraidi, neskatoties uz nelabvēlīgiem vides apstākļiem, piemēram, triecieniem, vibrācijām, svārstībām, augstām temperatūrām un putekļiem, kā arī nodrošina plašu savienotāja aizsardzību pret mitrumu.
Izmantojot iespiešanas tehnoloģiju vai virsmas montāžas tehnoloģiju (SMT), mūsu mazie, kompakti plātnes savienotāji nodrošina zemu atteices rādītāju un augstāko turēšanas spēku. Mazie, bet izturīgie savienotāji platēm, neskatoties uz to miniatūro izmēru, ir konstruēti tā, ka, piemēram, ievietošanas slīpumi uz izolācijas korpusa aizsargā kontaktus gadījumā, ja rodas novirze pa vidu vai leņķa novirze. Uzstādīšanas laikā ievietošanas slīpumi nodrošina atbalstu, lai ļautu bez kļūdām savienot asmeņus un atsperes. To nodrošina kontaktu un izolācijas korpusa ģeometrija.
Mehāniskie un elektriskie testi attiecībā uz savienotājiem, kas paredzēti drukātajām platēm
Pastāv daudz dažādu pārbaudes metožu plati-plati savienotājiem, kas var atšķirties atkarībā no rūpnieciskās vides. Mūsu izturīgie savienotāji platiem tiek pakļauti jo īpaši šādām pārbaudēm:
Izturības tests izturīgiem savienotājiem
Izturības testā izturīgiem savienotājiem tiek pārbaudīta izturība pret spriegumu un pārejas pretestība, piemēram, 500 savienošanas ciklu laikā pirms un pēc slodzes.
Klimatiskie testi izturīgiem savienotājiem
Izturīgu savienotāju klimatiskajos testos tiek pārbaudīts, vai vairāku stundu uzturēšanās, piemēram, -55 °C un pēc tam 125 °C temperatūrā negatīvi ietekmē PCB savienotāja pārejas pretestību. Tas nodrošina PCB savienotāja izturību pret temperatūras svārstībām.
Temperatūras šoka tests izturīgiem savienotājiem
Izturīgu savienotāju temperatūras šoka testā tiek pārbaudīts, vai, piemēram, plati-pret-plati savienotājs spēj izturēt 100 reizes pa 30 minūtēm strauju, ekstremālu temperatūras svārstību, ko izraisa siltuma un aukstuma iedarbība uz plati-pret-plati savienotāju.
Savienojumu ciklu tests un kaitīgo gāzu tests izturīgiem savienotājiem
Izturīgu savienotāju savienošanas ciklu pārbaudē un kaitīgo gāzu testā tiek pārbaudīts, vai praksē centrēšanas un leņķa novirzes, kā arī pielaides diapazons darbojas savienotā stāvoklī. Savienojumu ciklu pārbaudes un kaitīgo gāzu testa kombinācija nodrošina, ka PCB savienotāja veiktspēja attiecībā uz pārejas pretestību un izturību pret spriegumu nav pasliktinājusies un tiek garantēta optimāla aizsardzība pret kaitīgajām gāzēm PCB savienotājā.
