Kādas priekšrocības sniedz jaunā ScaleX tehnoloģija?
Kā darbojas divpusējā kontaktu savienošana? Kādu datu pārraides ātrumu var sasniegt, izmantojot Zero8 savienotājus? Kādas priekšrocības sniedz slēgtā ekranēšanas koncepcija? Cik elastīgi var veidot ierīču dizainu, izmantojot Zero8 savienotājus?
Atbildes uz jūsu jautājumiem atradīsiet šajā īsajā animācijas filmā. Noskatieties to šeit (vai YouTube)!
0,8 mm SMT savienotāju ar ScaleX tehnoloģiju īpašības

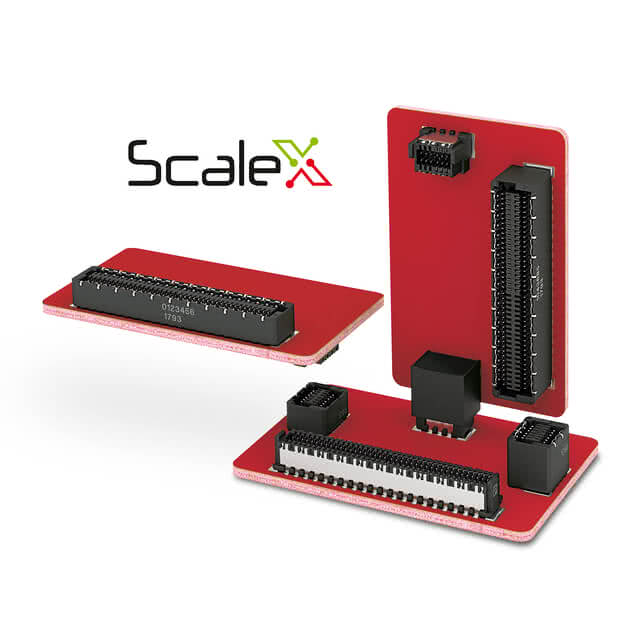

ScaleX – šis zīmols ir sinonīms divpusējai, izturīgai kontaktu tehnoloģijai maināmi skalējamā savienotāju sistēmā.
Mūsu Zero8 sērijas atsperes kontaktu savienotāji, pateicoties ScaleX, nodrošina īpaši uzticamu kontaktu. Tādējādi tie ir ideāli piemēroti lietošanai prasīgās rūpniecības nozarēs. Pat ilgstošas slodzes, piemēram, vibrācijas un triecieni, nav problēma šiem augstas kvalitātes Vācijas savienotājiem. Vienlaikus jūs baudāt pilnīgu elastīgumu, pateicoties plati-plati savienotāju skalējamībai.
Zero SMT ligzda
Pārskats par detaļām
Aizsardzība pret pagriezienu
lai nodrošinātu pareizu savienojumu starp spraudni un ligzdu
Ievadslīpnes
lai kompensētu garenvirziena un leņķa nobīdi savienojuma izveidošanas laikā
Boardlock
izturīgai savienojumam ar plašu
kodēšanas tapu
lai spraudnis tiktu pareizi uzstādīts uz plašu
koplanaritāte
drošai lodēšanai apstrādes laikā
Meniska veidošanās
nodrošina lodes savienojuma augstu stabilitāti un izturību
Zero SMT spraudnis
Pārskats par detaļām
Divpusēja kontaktu sistēma
drošai savienošanai rūpnieciskā vidē (triecieni, vibrācijas, termiskie cikli, kaitīgas gāzes)
Gluda saskares virsma
Saskare ar vienveidīgu velmējuma virsmu, kurai ir augstas kvalitātes apdare, nodrošina 500 savienošanas ciklus
Aizsargātie kontakti
Optimizētā kontaktu un korpusa ģeometrija samazina kontaktu bojājumus
Datu plūsma
HF optimizētā kontaktu ģeometrija nodrošina datu pārraides ātrumu 16 Gbit/s
EMC ekranēšana
Divpusējais ekranējums nodrošina augstu elektromagnētisko saderību, garantējot optimālu signāla integritāti rūpnieciskā vidē
Tolerances kompensācija
Augsta uzticamība, pateicoties lielai pielaides kompensācijai

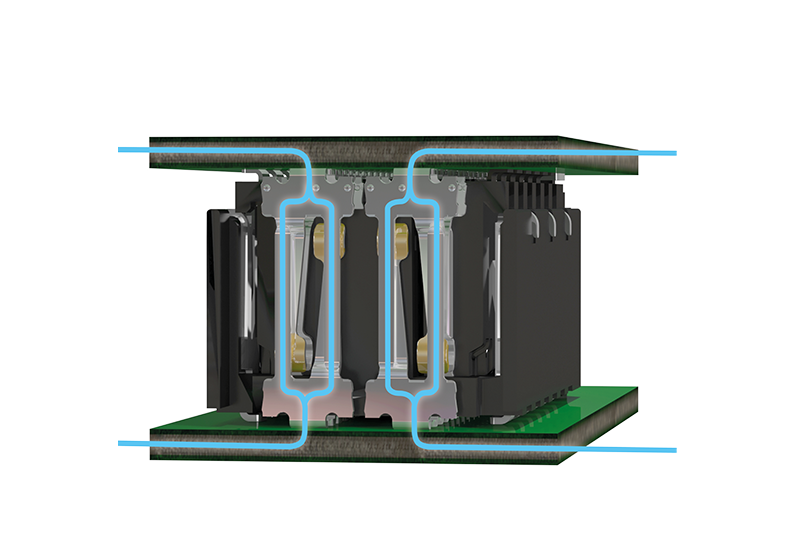

Dzimumu neitrāla kontaktu sistēma: divpusēja kontaktu savienošana, kas nodrošina augstāko kontaktu drošību SMT savienotājiem
Atšķirībā no tradicionālajiem SMD savienotājiem, kuros kontakts tiek nodrošināts ar vienu asmens un vienu atsperes kontaktu, mūsu ekranētajam Zero8 platīnes savienotājam ir gan asmens, gan atsperes kontakts katrā savienotāju pāri (spraudnis vai ligzda). Pateicoties šai uzticamai savienojumu tehnoloģijai, šis savienotājs ar 0,8 mm soli nodrošina dubultu kontaktu uz viena konektora pīna, radot augstu redundanci un tādējādi nodrošinot visaugstāko kontaktu drošību. Tādējādi dzimuma neitrālā kontaktu sistēma garantē drošu, izturīgu un gāzes necaurlaidīgu kontaktu, neskatoties uz ārējiem faktoriem, piemēram, triecieniem, vibrācijām, termiskajiem cikliem un kaitīgajām gāzēm. Ļoti augstā pielaides kompensācija 0,4 mm savienotā stāvoklī, ko nodrošina Zero8 savienotāja dzimuma neitrālā kontaktu sistēma, padara savienotāju īpaši skalējamu.
Izolācijas korpusa ģeometrija ir izstrādāta tā, ka kontakti iegremdējas izolācijas korpusā un tādējādi ir aizsargāti, padarot kontaktu bojājumus praktiski neiespējamus. Turklāt ģeometrija uzticami novērš kontaktu nepareizu savienošanu.
Elastīgi attālumi starp platēm: piemēroti savienotāji jebkurai vajadzībai
Mūsu plašu savienotāji ir izturīgi un nodrošina augstu pielaides kompensāciju. Gan uzstādīšanas laikā, gan savienotā stāvoklī SMT savienotāji pielāgojas jūsu individuālajām prasībām. Savienotāji viegli pielāgojas pat nepareizai lietošanai. Neatkarīgi no tā, ko jūs plānojat, uz Zero8 savienotājiem var paļauties.

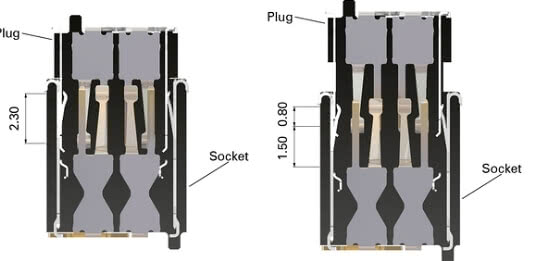

Ražotāja ept daudzpolu savienotāji nav jāiesprauž līdz galam. Pateicoties 2,3 mm pārklāšanās zonai, ept savienotāji precīzi iekļaujas jūsu lietojumprogrammās. Spraudni un ligzdu var savienot ar 1,5 mm lielu pielaidi, un tas neietekmē datu pārraidi. Atkarībā no vajadzībām ir iespējami plašu atstarpes no 6,00 līdz 21,00 mm.
Iestiprinot savienotāju līdz galam, tiek panākts minimālais iespējamais attālums starp platēm. Lai panāktu maksimālo attālumu, savienotāju un ligzdu iestipriniet tikai 0,8 mm dziļumā. Šī saskares virsma jau ir pietiekama, lai nodrošinātu ātru un drošu savienojumu.
Zero8 plašu savienotājs atbilst PICMG Modblox7 specifikācijām
ModBlox7 apraksta modulāra kastveida datora pamatspecifikāciju, kas sastāv no dažādām funkcionālām sastāvdaļām, piemēram, procesora, barošanas bloka un I/O. Šis jauns, ražotājiem neierobežots standarts ļauj lietotājiem, izmantojot savietojamas funkcionālās vienības, īstenot plašu ierīču kombināciju klāstu modulārā dizainā. PICMG® mērķis bija arī samazināt izmaksas un veicināt ilgtspējību. Jaunā PICMG® specifikācija aptver gan mehāniku, gan modulāros funkcionālos blokus, gan arī elektriskos savienojumus ar savienotājiem ar iepriekš definētu pinout.
Box-PC sastāv no korpusa, vienas vai divām barošanas vienībām, kā arī vienas vai divām CPU, katrai ar līdz pat četrām PCI-Express un līdz pat astoņām USB bāzētām I/O. Katrs modulis savukārt, atkarībā no vienības sarežģītības, var ietvert līdz pat trim saliktām platēm. Box-PC izmēri ir noteikti gan augstumā, gan dziļumā. Savukārt priekšējā platuma izmēri mainās atkarībā no vienību skaita. Tās savukārt var sastāvēt no viena vai vairākiem tā sauktajiem 1,4 collu slotiem. Tādējādi divpadsmit slotus var savienot rindā, sasniedzot maksimālo platumu 16,8 collas. Moduļu konfigurācijas
standartā īpaša uzmanība, protams, tiek pievērsta atsevišķo moduļu elektriskajai un mehāniskajai savienošanai ar savienotājiem. Atbilstoši kastu datoru ekspluatācijas apstākļiem Zero8 ir ātrdarbīgs SMT savienotājs, kas izceļas ne tikai ar milzīgu izturību uzstādīšanas laikā, bet arī ar augstām pielaidēm darbības laikā, kā arī izteiktu izturību pret nelabvēlīgiem vides apstākļiem. Tā kā dažās lietojumprogrammās ir nepieciešams nodrošināt drošību pret atteicēm, izmantojot papildu savienotāju, ir jābūt iespējai vienlaikus izmantot vairākus savienotājus uz vienas drukātās plāksnes. Tas prasa augstu nobīdes kompensāciju savienošanas brīdī, kā arī pielaides ekspluatācijas laikā. Visas šīs īpašības piemīt drukātās plāksnes savienotājam Zero8.
Plātnes savienotāji: EMV ekranējums augstākajai plašu savienojumu kvalitātei
Palielinoties iekārtu blīvumam, pieaug risks, ka tās savstarpēji ietekmēs viena otru elektromagnētiski. Lai to novērstu, tiek izmantoti savienotāji ar ekranējumu, kuriem ir labāka elektromagnētiskā saderība (EMC). EMC ir izšķirošs faktors, lai elektriskās detaļas un iekārtas darbotos bez traucējumiem.

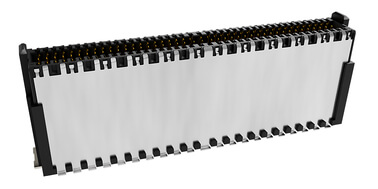

Mūsu Zero8 plati-plati savienotāji izceļas ar abpusēju ekranējumu, kas nodrošina optimālus EMC rādītājus. Tādējādi praktiski jebkurā vidē tiek garantēta traucējumiem brīva datu pārraide. Izmantotais ekranēšanas materiāls ir īpaši piemērots komponentiem ar augstām prasībām attiecībā uz elektromagnētisko saderību. Tādējādi tiek garantēta maksimālā savienojuma indukcija 10 pikohenri. Tas padara Zero8 sērijas plātnes savienotājus par optimālu izvēli lietojumiem Industry 4.0 un lietu internetā.

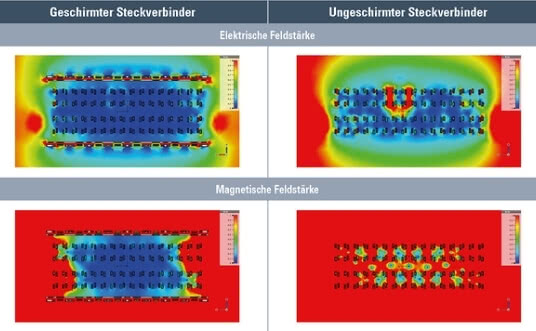

Plaša ekrāna koncepcija, izmantojot daudzkārtēju kontaktu abās platēs, uzticami novada traucējumu strāvas uz zemes savienojumu. Elektriskā un magnētiskā lauka intensitātes ietekmi uz plātņu savienotājiem var skaidri simulēt, izmantojot savienojuma indukcijas koeficientu. Pretējā gadījumā, ja savienotājs varētu darboties kā traucējumu avots, blakus esošās detaļas un komponenti tiek efektīvi aizsargāti.
Mēs izgatavojam precīzi pielāgotus, individuālus savienotājus jūsu vajadzībām.

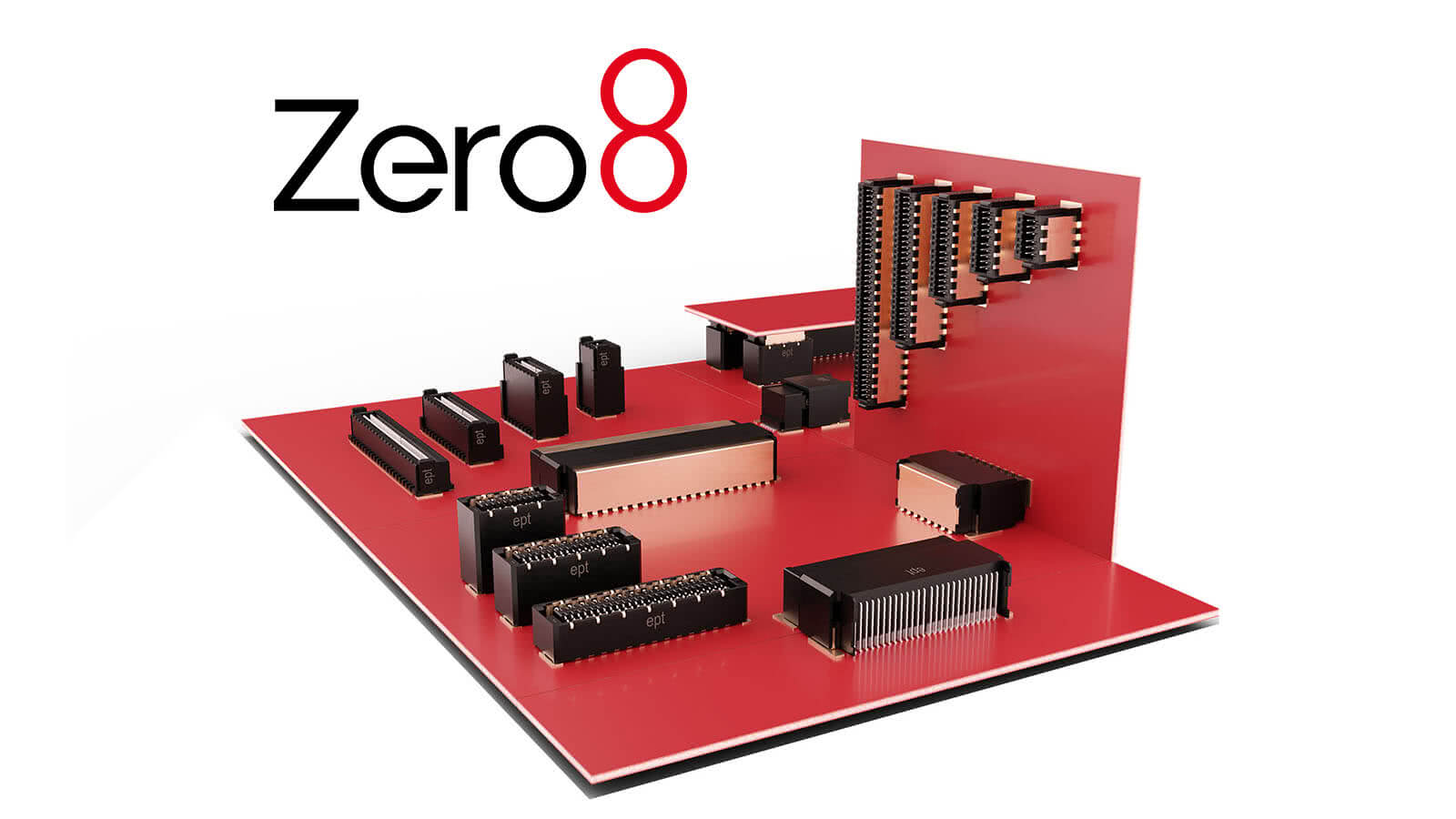

Zero8 SMT plašu savienotāji rūpnieciskām vajadzībām
Jūs meklējat SMT savienotāju ar ekranējumu, kas būtu izturīgs un nodrošinātu drošu kontaktu? Vēlams, lai tas būtu pielāgojams arī jūsu individuālajām vajadzībām?
Mūsu Zero8 PCB savienotāju produktu saime ar 0,8 mm soli ir izstrādāta prasīgām rūpnieciskām lietojumprogrammām un piedāvā visaugstāko pielāgojamību.
Brīvi pielāgojiet SMT savienotāju korpusa formu, kontaktu skaitu un slāņu augstumu savām individuālajām prasībām. Tajā pašā laikā mūsu PCB savienotāji garantē datu pārraides ātrumu 16 Gbit/s. Pieslēgums ar platpāšu plati ir realizējams paralēlā, taisnleņķa vai horizontālā formā. Mēs piedāvājam ligzdas un spraudņus zemas, vidējas un augstas profila, kā arī leņķveida izpildījumos; spraudnis ir pieejams arī x-augstas profila izpildījumā.
Pateicoties dažādajiem augstumiem, ar Zero8 plati-pret-plati savienotājiem varat nodrošināt attālumu starp platēm no 6,00 līdz 21,00 mm. ept savienotāji ir pieejami 12–80 kontaktu versijās. Tas vēl nav viss: arī attiecībā uz ekranējumu jums ir izvēle! Abām savienotāju pāra pusēm ar ekranējumu vai bez tā? Vai tikai vienai pusei ar ekranējumu? Lēmums ir jūsu ziņā. Visas Zero8 savienotājas jebkurā gadījumā ir savstarpēji savienojamas un brīvi kombinējamas, neatkarīgi no tā, vai izvēlaties neekranētas vai ekranētas savienotājas.
FAQ: Jautājumi un atbildes par Zero8 SMT plašu savienotājiem
Kā var apstrādāt Zero8 SMT plašu savienotājus?Kādi ir veidi, kā savienot drukātās shēmas ar Zero8 SMT savienotājiem?Kādas strāvas var pārvadīt ar Zero8 savienotājiem?Ar ko izceļas jaunā pieslēguma koncepcija?Ko nozīmē ScaleX tehnoloģija?Kādiem datu pārraides ātrumiem ir piemēroti Zero8 SMT savienotāji?Kādiem pielietojumiem ir piemērota ekranētā versija?Vai Zero8 savienojumu koncepcija kompensē pielaides manā lietojumā?
Kā var apstrādāt Zero8 SMT plašu savienotājus?
Zero8 savienotāju sistēma tiek apstrādāta, izmantojot virsmas montāžas tehnoloģiju (SMT), un tādējādi tiek tieši pielodēta uz drukātajām platēm. Savienotāji parasti tiek piegādāti „Tape-and-Reel“ iepakojumā, kas ļauj veikt pilnībā automatizētu apstrādi, izmantojot „Pick-and-Place“ sistēmu. Pozicionēšanas tapas Zero8 savienotāju apakšā garantē precīzu pozicionēšanu uz drukātās shēmas. ept garantē arī kontaktu koplanaritāti līdz 0,1 mm, lai nodrošinātu drošu lodēšanu apstrādes laikā.
Kādi ir veidi, kā savienot drukātās shēmas ar Zero8 SMT savienotājiem?
Zero8 savienotāju sērijas dažādie izpildījumi ļauj savienot drukātās shēmas paralēlā izkārtojumā ar slāņu augstumu no 6 līdz 21 mm, kā arī horizontālā vai taisnleņķa izkārtojumā.
Kādas strāvas var pārvadīt ar Zero8 savienotājiem?
Pateicoties augstas kvalitātes vara sakausējumam ar izcilām vadītspējas īpašībām, 50-kontaktu savienotājā pie 20 °C apkārtējās vides temperatūras ir iespējams nodrošināt strāvu līdz 1,7 A. Šos rādītājus parasti sasniedz savienotāji ar minimālo atstarpes izmēru 1,27 mm.
Ar ko izceļas jaunā pieslēguma koncepcija?
Katrā savienojuma pāri (spraudnis vai ligzda) ir gan asmens, gan atsperes kontakts. Šī dubultā savienojuma konstrukcija nodrošina drošu un gāzes necaurlaidīgu savienojumu rūpnieciskā vidē un ir izturīga pret ārējiem faktoriem, piemēram, triecieniem, vibrācijām, termiskajiem cikliem, kaitīgajām gāzēm utt. Savienojums uz viendabīgas velmētas virsmas ar augstas kvalitātes apdari garantē vismaz 500 savienošanas ciklus un samazina virsmas nodilumu mikro kustību gadījumā.
Ko nozīmē ScaleX tehnoloģija?
Tehnoloģiju zīmols „ScaleX“ raksturo savienotāj sistēmas pielāgojamību lietošanā un kontaktu tehnoloģijas priekšrocības:
uzticami mehāniski un elektriski savienojumi, pateicoties divpusējai kontaktu sistēmai;
elastīgs ierīču dizains: dažāds kontaktu skaits, korpusa formas un savienojumu augstums ar augstu savienojuma drošību;

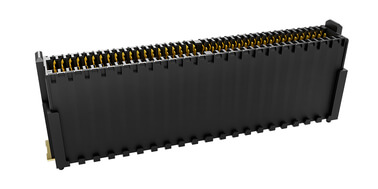

daudzveidība: plates-plates savienotāji ekranētos un neekranētos izpildījumos
Izturība: savienojumu tehnoloģija augstai pielaides kompensācijai un kontaktu
aizsardzībai Datu pārraides ātrums līdz 16 Gbit/s: pēc izvēles ar slēgtu ekranēšanas koncepciju augstai EMC aizsardzībai
Kādiem datu pārraides ātrumiem ir piemēroti Zero8 SMT savienotāji?
Simulācijas, kas veiktas ar savienotāj sistēmu Zero8 pie 16 Gbit/s, liecina par izcilu signāla integritāti. S-parametri var tikt nodrošināti jūsu lietojumprogrammu simulācijām; lūdzu, sazinieties ar mums, rakstot uz sales@ept.de
Kādiem pielietojumiem ir piemērota ekranētā versija?
Šī ekranēšanas koncepcija nodrošina optimālu elektromagnētisko saderību (EMC) rūpnieciskajā lietošanā un ir piemērota visām ierīcēm ar iekšēju ātrdarbīgu datu pārraidi, kuras tiek klasificētas kā traucējumu avoti un/vai traucējumu uztvērēji: frekvences pārveidotāji, barošanas bloki, UPS iekārtas, elektriskie piedziņas mehānismi, komutācijas iekārtas, vadības sistēmas, IO sistēmas, medicīnas iekārtas, mērtehnika, sakaru iekārtas, tīkla tehnika, sensori, video pārraides iekārtas.
Vai Zero8 savienojumu koncepcija kompensē pielaides manā lietojumā?

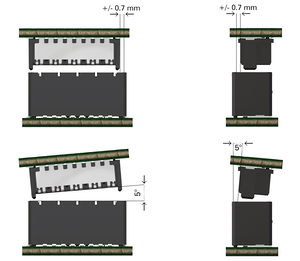

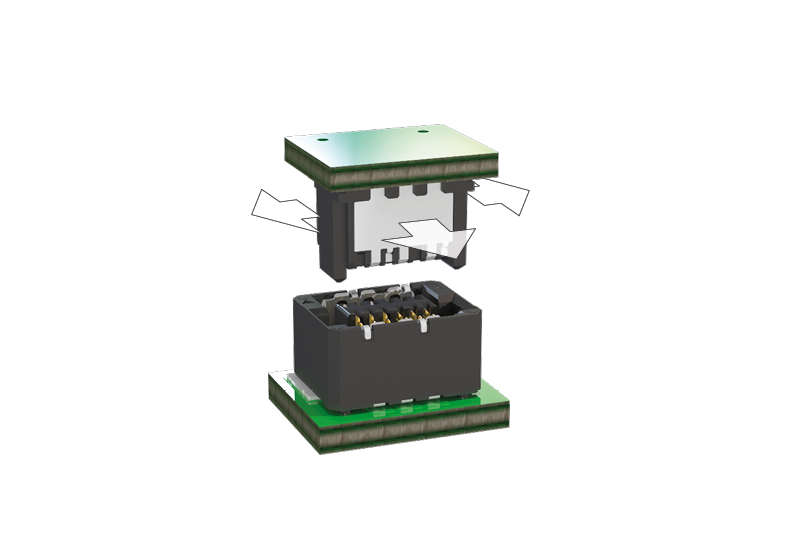

Jaunizstrādātā savienojuma koncepcija nodrošina augstu pielaides kompensāciju uzstādīšanas laikā (leņķa novirze līdz 5°, centra novirze ± 0,7 mm) un arī pēc savienošanas kompensē ierīces pielaides ± 0,4 mm x un y virzienā, kā arī 1,5 mm z virzienā.
