„One27“ kabeļu savienojumu komplekts (kabeļu montāža) variants 400 Prece Nr. 404-62NN-LLL-400-1
Attēls līdzīgs
- Skaitļi no 12 līdz 80
- kontaktu pārklāšanās 1,5 mm
- AWG 30/7 solis lentveida kabelis 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm
- IDC tehnoloģija (IDC) montāža
- Kabeļa tips TPE-S: no -55 °C līdz +125 °C (miera stāvoklī)
- krāsaina dzīsla uz A1
Kabeļa savienojums ar plati
Augsts blīvums
Zīmējumi
Papildu informācija
beschr_request
Tehniskie dati
Pamati
| Kontaktu skaits | 12 - 80 |
|---|---|
| Savienojuma tehnoloģija | SMT |
| Darba temperatūra | no -55 °C līdz +125 °C |
Materiāls
| Izolācijas korpuss | LCP, UL 94 V-0 (IDC ligzdu savienotājs) TPE-ET S (kabeļi) |
|---|---|
| CTI vērtība IEC 60112 | 175 (IDC ligzdu savienotājs) |
| Kontaktinformācija | Vara sakausējums (IDC ligzdu savienotājs) cinēts varš (kabelis) |
| Kontaktinformācija pārklājums | zelts uz pallādija-niķeļa uz niķeļa (ligzdu savienotājs IDC) |
| Savienojuma zona | alva uz niķeļa |
Mehāniskais
| Režģa dimensija | 1,27 mm (IDC „ligzdu savienotājs”) 0,635 mm (kabelis) |
|---|---|
| Ievietošanas spēks uz kontaktu | ≤ 0,5 N |
| Vilkšanas spēks uz kontaktu | ≥ 0,1 N |
| Kalpošanas laiks IEC 60512-9-1 | 1. veiktspējas līmenis: 500 savienošanas cikls |
| Drošības prasību pārsniegšana | 0,9 mm |
| Kontaktu pārklāšanās | 1,5 mm |
| Centra nobīde | ± 0,7 mm |
| Aksiālā nobīde savienotā stāvoklī (x/y) | ± 0,4 mm |
| Stūra nobīde garenvirziena asī | ± 4° |
| Stūra nobīde šķērsvirziena asī | ± 2° |
Elektriskais
| Darbības strāva | 1,3 A pie 25 °C |
|---|---|
| Darba spriegums | 48 V |
| Testa spriegums | >1000 V |
| Kontaktu pretestība | Maks. 354 Ω/km pie 20 °C (kabelis) |
| Gaisa un slīpēšanas attālums | vismaz 0,4 mm |
Apstiprinājumi / atbilstība
| UL fails | E130314 un E493123 |
|---|---|
| Vide | Atbilst RoHS direktīvai |
Modifikācijas
Pēc pieprasījuma mēs varam jums nodrošināt arī
- citi apģērbu modeļi
Iepakojums
ESD maisiņi
10

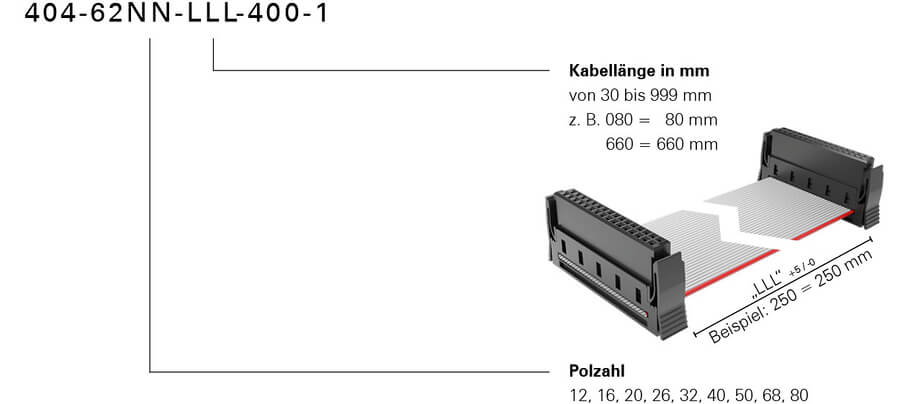

Pasūtījuma kods
