One27 kabeļu montāža, variants 400 Prece Nr. 404-61NN-LLL-400-1
Attēls līdzīgs
Kabeļa savienojums ar plati
Augsts blīvums
- Skaitļi no 12 līdz 80
- Kontakta pārklājums 1,5 mm
- AWG 30/7 rastra plakankabeļi 0,635 mm ar brīvi izvēlējamu kabeļa garumu no 30 līdz 999 mm
- Konfekcija, izmantojot IDC (Insert-Dock-Connect) tehnoloģiju
- PVC kabeļa tips: no -30 °C līdz +105 °C (miera stāvoklī)
- krāsaina dzīsla uz A1
Tehniskie dati
Pamati
| Kontaktu skaits | 12–80 |
|---|---|
| Savienojuma tehnoloģija | SMT |
| Darba temperatūra | no -30 °C līdz +105 °C |
Materiāls
| Izolācijas korpuss | LCP, UL 94 V-0 |
|---|---|
| CTI vērtība Starptautiskā elektrotehnikas komisija 60112 | 175 |
| Kontaktinformācija | vara sakausējums |
| Kontaktinformācija pārklājums | Au pār PdNi pār Ni |
| Savienojuma zona | Sn virs Ni |
Mehāniskais
| Režģa dimensija | 1,27 mm |
|---|---|
| Ievietošanas spēks uz kontaktu | ≤ 0,5 N |
| Vilkšanas spēks uz kontaktu | ≥ 0,1 N |
| Kalpošanas laiks IEC 60512-9-1 | 1. kvalitātes pakāpe: 500 pieslēgšanas cikli |
| Drošības prasību pārsniegšana | 0,9 mm |
| Kontaktu pārklāšanās | 1,5 mm |
| Centra nobīde | ± 0,7 mm |
| Aksiālā nobīde savienotā stāvoklī (x/y) | ± 0,4 mm |
| Stūra nobīde garenvirziena asī | ± 4° |
| Stūra nobīde šķērsvirziena asī | ± 2° |
Elektriskais
| Darbības strāva | 1,2 un 25 °C temperatūrā |
|---|---|
| Gaisa un slīpēšanas attālums | vismaz 0,4 mm |
Apstiprinājumi / atbilstība
| UL fails | E130314 |
|---|---|
| Vide | Atbilst RoHS direktīvai |
Modifikācijas
Pēc pieprasījuma mēs varam jums nodrošināt arī
- citi apģērbu modeļi
Iepakojums
ESD maisiņi
10

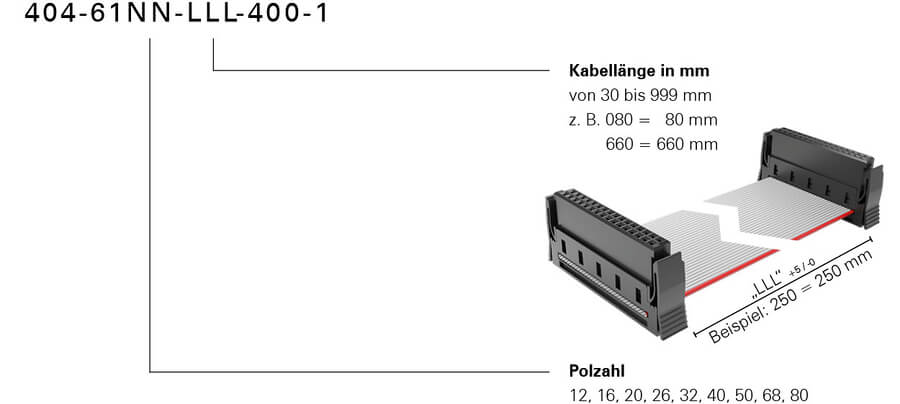

Pasūtījuma kods
