ar vislabāko mērogojamību!
Atklājiet Zero8 produktu saimes 5 superspējas
Jau tagad izmantojiet augstāko efektivitāti, drošu kontaktu nodrošinājumu, signāla aizsardzību, ātrumu un izturību.
ept produktu sērija „Zero8“ ir īpaši izstrādāta prasīgām rūpnieciskām lietojumprogrammām un nodrošina visaugstāko mērogojamību: jūs varat individuāli pielāgot korpusa formas, salikšanas augstumu un kontaktu skaitu savām vajadzībām. Savienotāji un spraudņi ir pieejami zemprofila, vidēja profila un augstprofila versijās, gan taisnās, gan leņķveida izpildījumos. Turklāt spraudnis ir pieejams arī „x-high-profile“ versijā, tādējādi „Zero8“ savienotājs, pateicoties dažādajiem augstumiem, ļauj nodrošināt attālumus starp platēm no 6 līdz 21 mm. Vienlaikus jūs varat pasūtīt spraudņus ar polu skaitu no 12 līdz 80.
Taču tas vēl nav viss. Jums ir izvēle arī attiecībā uz ekranējumu. Abām savienotāju pāra pusēm ar vai bez ekranējuma? Vai pat tikai vienai pusei ar ekranējumu? Lēmums ir jūsu ziņā – visi Zero8 savienotāji jebkurā gadījumā ir savstarpēji savienojami un brīvi kombinējami, neatkarīgi no tā, vai tiem ir ekranējums vai nav.
Taču tas vēl nav viss. Jums ir izvēle arī attiecībā uz ekranējumu. Abām savienotāju pāra pusēm ar vai bez ekranējuma? Vai pat tikai vienai pusei ar ekranējumu? Lēmums ir jūsu ziņā – visi Zero8 savienotāji jebkurā gadījumā ir savstarpēji savienojami un brīvi kombinējami, neatkarīgi no tā, vai tiem ir ekranējums vai nav.
Izturīgā, divpusējā ScaleX savienojumu tehnoloģija iztur smagos apstākļus rūpnieciskās lietojumprogrammās un nodrošina drošu kontaktu mehāniskas slodzes gadījumā, piemēram, triecienu un vibrāciju ietekmē. Turklāt tā savienojuma stāvoklī kompensē ierīces puses pielaides visos virzienos. Pateicoties EMV ekranējumam, signāli rūpnieciskā vidē ir pilnībā aizsargāti pret ārējiem ietekmējošiem faktoriem, un materiāla īpašības garantē datu pārraides ātrumu līdz pat 16 Gbit/s. Turklāt uzņēmums „ept“ ir domājis soli tālāk, jo savienotāja ģeometrija ir izstrādāta tā, lai kontakti netiktu bojāti pat nepareizas lietošanas gadījumā.
Supervara: EFEKTIVITĀTE
Ietaupīta vieta, pateicoties 0,8 mm rasterim
Visiem Zero8 savienotājiem kontaktu savstarpējais attālums ir 0,8 mm, kas ļauj ietaupīt vietu, lai tie aizņemtu pēc iespējas mazāk vietas uz drukātās shēmas plāksnes. Neskatoties uz nelielo attālumu starp kontaktiem, tie savienojas uz gludas virsmas, nevis uz raupjās izgrieztās malas. Tas nodrošina ievērojami augstāku kontaktu izturību pret nodilumu, piemēram, mikro kustību gadījumā.
Mainīgie kontakti no 12 līdz 80
Zero8 ir pieejams ar 12, 20, 32, 52 vai 80 kontaktiem, nodrošinot maksimālu elastīgumu jūsu lietojumam. Savienotājs ir divrindu, piemēram, 12-polu savienotājā vienā rindā atrodas 6 kontakti. Vajadzības gadījumā var izgatavot arī variācijas ar īpašu kontaktu skaitu, piemēram, lielākiem gaisa un izolācijas attālumiem.
Pieejams ar vai bez ekranējuma
Arī attiecībā uz ekranējumu jums ir izvēle! Vai abām savienotāju pāra pusēm jābūt ar ekranējumu vai bez tā? Vai varbūt tikai vienai pusei ar ekranējumu? Lēmums ir jūsu ziņā – visi Zero8 savienotāji ir savstarpēji savietojami un brīvi kombinējami, neatkarīgi no tā, vai tiem ir vai nav ekranējums. Ekranētajos modeļos kontaktu lodēšanas savienojumi atrodas zem savienotāja, savukārt neekranētajos modeļos tie atrodas sānos, lai apstrādes procesā būtu iespējama AOI pārbaude.

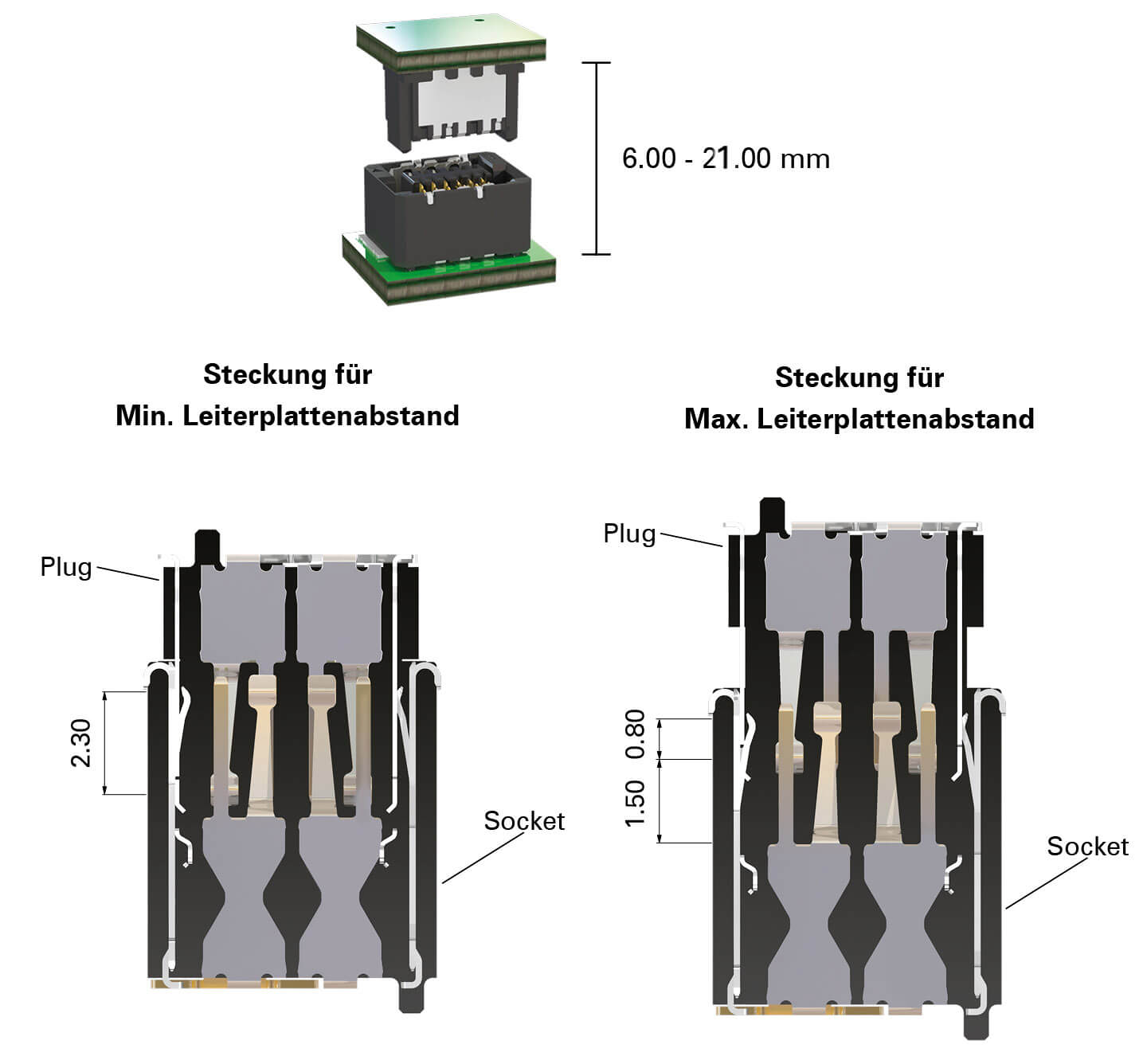

Kraušanas augstums no 6 līdz 21 mm
Izmantojot taisnās konstrukcijas „low“, „mid“ un „high“, var nodrošināt jebkuru attālumu starp platēm no 6 līdz 21 mm. Iestiprinot savienojumu līdz galam, tiek sasniegts minimālais iespējamais attālums starp platēm. Savienotāju un ligzdu var mainīgi iestiprināt 1,5 mm diapazonā, lai sasniegtu maksimālo iespējamo attālumu starp platēm. Atlikušie 0,8 mm garantē drošu kontaktu (pārstiepšanas drošība).
Leņķveida konstrukcijas no 90° līdz 180° lietojumiem
Līkumotā konstrukcija, apvienota ar taisno konstrukciju, ļauj izvietot platīnes 90° leņķī viena pret otru, piemēram, pamatplatēm ar papildu kartēm. Apvienojot divas leņķveida konstrukcijas, divas platīnes var izvietot viena blakus otrai 180 grādu leņķī. Tas viss ir pieejams gan ekranētā, gan neekranētā versijā un ar 12, 20, 32, 52 vai 80 kontaktiem, nodrošinot maksimālu elastību jūsu lietojumam.
Izstrādājiet savus risinājumus ar maksimālu efektivitāti. Zero8 ar savām funkcijām nodrošina, ka jūs ātrāk sasniegsiet mērķi, vienlaikus gūstot labumu no milzīgā variantu klāsta. Pieejamas pat leņķveida konstrukcijas 90° un 180° lietojumiem.
Bezmaksas informatīvais dokuments „Augsta ātruma un EMV” »
Pieprasiet bezmaksas paraugu kasti »
Papildu informāciju atradīsiet šeit.
Bezmaksas informatīvais dokuments „Augsta ātruma un EMV” »
Pieprasiet bezmaksas paraugu kasti »
Papildu informāciju atradīsiet šeit.
Supervara: drošība saskarsmē

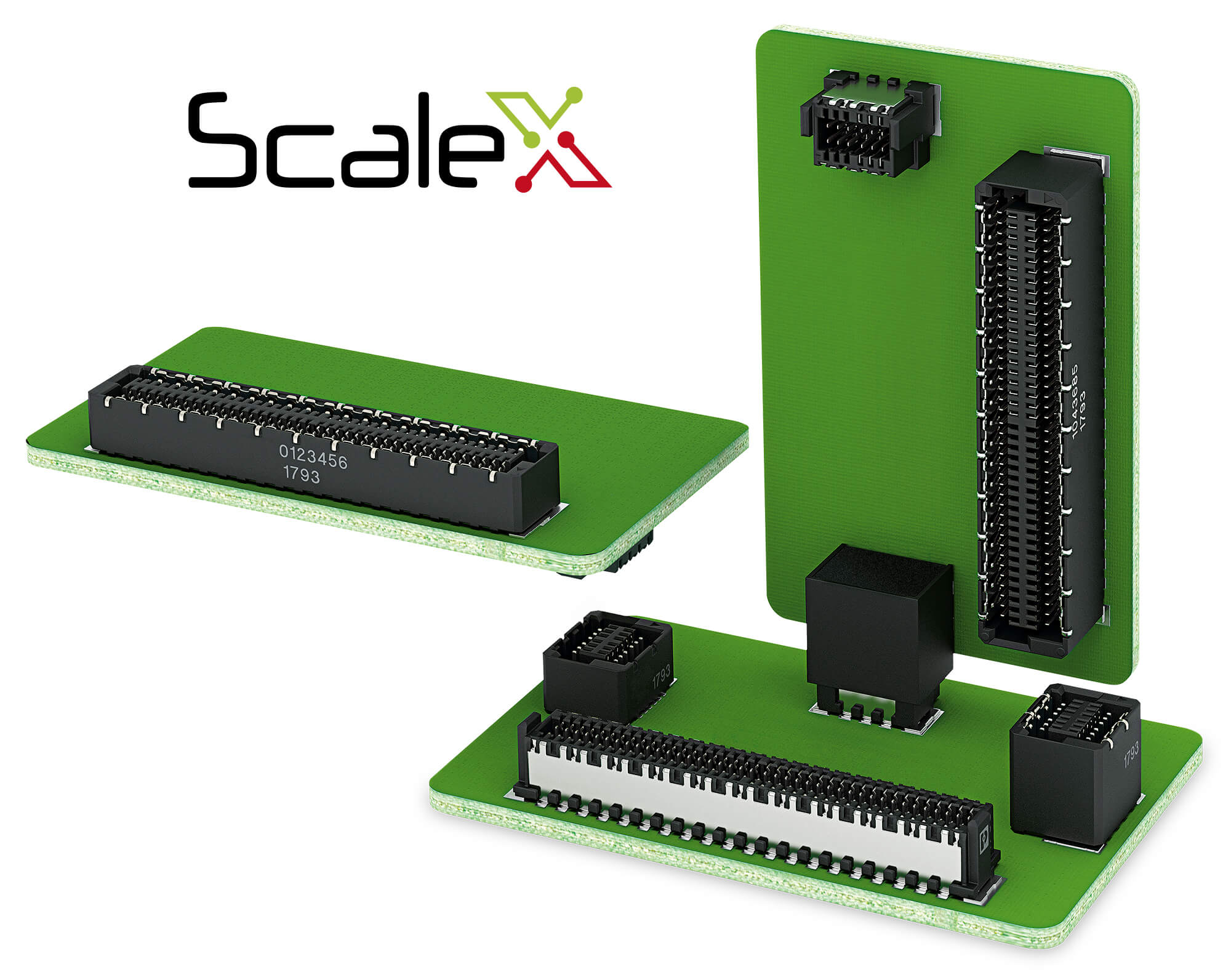

Inovatīvā ScaleX kontaktu sistēma
ScaleX – šis zīmols ir sinonīms izturīgai kontaktu tehnoloģijai maināmi skalējamā savienotāju sistēmā. Tas ir īpaši izstrādāts, lai apvienotu augstu mehānisko izturību un izcilas augstfrekvences īpašības. Šāda saderība ir unikāla plašu shēmu savienotāju pasaulē.
Divas saskares virsmas katram kontaktam
Katra kontaktu pāra sastāvā ir divi asmeņveida un divi atsperes kontakti. Šī dublējuma sistēma nodrošina ne tikai augstāko kontaktu drošību, jo īpaši sarežģītās vidēs, piemēram, triecienu un vibrāciju gadījumos, bet arī izcilu izturību un uzticamību jūsu lietojumam. Turklāt visi kontakti ir izvietoti uz kontakta virsmas gludās puses, nevis uz raupjās izgrieztās malas, kā tas ir daudziem citiem miniaturizētiem savienotājiem.
Izturīgs pret triecieniem un vibrācijām
Visu kontaktu dublēšana, kā arī kontaktu savienošana tikai uz gludām, velmētām virsmām nodrošina ārkārtīgi augstu izturību pret triecieniem un vibrācijām. Zero8 savienotāji ir rūpīgi testēti un sertificēti saskaņā ar standartu IEC 60512. Mēs labprāt nodrošināsim jums mūsu detalizētos testu ziņojumus.
Augsta drošība pret pārkāpšanu
Katram savienotajam kontaktpunktu pārim (ligzdai un spraudnim) ir vismaz 0,8 mm pārklāšanās zona, t. i., tas atbilst attālumam no kontakta punkta līdz kontakta galam, proti, punktam, kurā vairs nebūtu kontakta. Šī vismaz 0,8 mm pārklāšanās zona nodrošina atbilstoši augstu pielaides kompensāciju un tādējādi visaugstāko drošību jebkurā lietojumā. Iestiprinot spraudni kontaktligzdā līdz galam, pārklāšanās zona palielinās līdz 2,3 mm uz katru kontaktu pāri.
Iztur vismaz 500 pieslēgšanas ciklus
Zero8 savienotāju kontakti ir konstruēti tā, lai nodrošinātu drošu savienojumu pat pēc 500 savienošanas cikliem, pat temperatūras svārstību un kaitīgo gāzu ietekmē. Lai gan kontakti netiek savienoti 500 reizes, savienošanas cikli ir piemērots kritērijs, lai novērtētu, cik lielā mērā savienotāji saglabā darbspēju atkārtotu temperatūras svārstību vai vibrāciju („berzes korozijas“) apstākļos.
Arī tas jūs iepriecinās – savienotāju sērija „Zero8“ pārliecina ar savu inovatīvo „ScaleX“ tehnoloģiju. Izturīga un divpusēja, tā iztur grūtus apstākļus rūpnieciskās lietošanas jomā un nodrošina drošu kontaktu. Un to pat ekstremālos vides apstākļos un mehāniskās slodzes gadījumā, piemēram, triecienu un vibrāciju ietekmē.
Bezmaksas tehniskais dokumentārs par izturību »
Pasūtīt bezmaksas paraugu kasti »
Papildu informāciju atradīsiet šeit.
Bezmaksas tehniskais dokumentārs par izturību »
Pasūtīt bezmaksas paraugu kasti »
Papildu informāciju atradīsiet šeit.
Super spēks: SIGNĀLU AIZSARDZĪBA

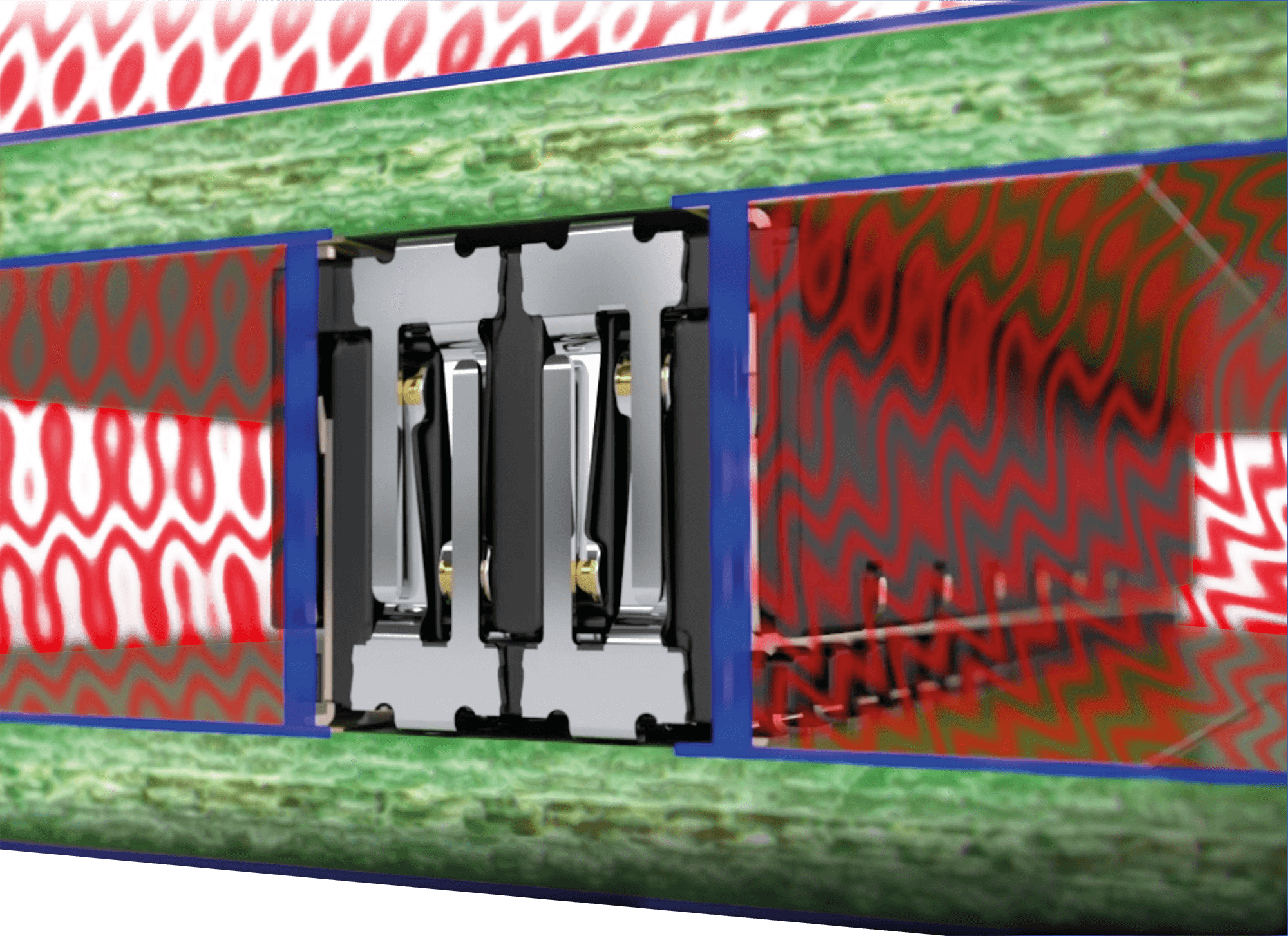

Jaunizstrādāta EMV ekranēšanas koncepcija
Izstrādājot Zero8, tika pievērsta uzmanība abpusējai ekranēšanai. Tas garantē traucējumiem brīvu datu pārraidi, kāda ir nepieciešama daudzās lietojumprogrammās, piemēram, „Industry 4.0“ vai IoT. Izmantotais ekranēšanas materiāls ir īpaši piemērots augstām prasībām attiecībā uz elektromagnētisko saderību.
Optimāla traucējumu strāvu novadīšana
Ekrāna plāksnes ir plašas un ar nelieliem pārtraukumiem, kas nodrošina maksimālu aizsardzības efektu. Turklāt liels ekrāna plāksnes saskares punktu skaits ar drukāto plati nodrošina optimālu traucējumu strāvu novadīšanu. Piemēram, 20-kontaktu savienotājam uz 8 mm garas ekrāna plāksnes kopumā ir 5 lodēšanas savienojuma punkti ar drukāto plati.
Savienojuma indukcija – ne vairāk kā 10 pikohenri
Rūpīgos testos, kas veikti specializētā laboratorijā, sākotnēji tika simulēta elektriskā un magnētiskā lauka intensitātes ietekme, un pēc tam tā tika pārbaudīta eksperimentālos testos. Iegūtie rezultāti ir ļoti labi, un tos var nodrošināt pēc nepieciešamības. Kā viens no būtiskākajiem mērījumu rezultātiem, izmantojot Zero8 savienotājus, tika sasniegta savienojuma indukivitāte ne vairāk kā 10 pH.
Alternatīvi arī bez ekranējuma
Arī attiecībā uz ekranējumu jums ir izvēle! Vai abām savienotāju pāra pusēm jābūt ar ekranējumu vai bez tā? Vai varbūt tikai vienai pusei ar ekranējumu? Lēmums ir jūsu ziņā – visi Zero8 savienotāji ir savstarpēji savietojami un brīvi kombinējami, neatkarīgi no tā, vai tiem ir vai nav ekranējums. Ekranētajos modeļos kontaktu lodēšanas savienojumi atrodas zem savienotāja, savukārt neekranētajos modeļos tie atrodas sānos, lai apstrādes procesā būtu iespējama AOI pārbaude.
Jaunizstrādātā Zero8 savienotāju divpusējā ekranēšanas koncepcija garantē traucējumiem brīvu ātrdarbīgu datu pārraidi rūpnieciskā vidē. Izmantotais ekranēšanas materiāls ir īpaši piemērots komponentiem ar augstām prasībām attiecībā uz elektromagnētisko saderību un garantē savienotājam savstarpējo indukcijas koeficientu ne vairāk kā 10 pikohenriju.
Bezmaksas tehniskā brošūra „Ātrdarbība un EMV” »
Pieprasīt bezmaksas paraugu kasti »
Papildu informāciju atradīsiet šeit.
Bezmaksas tehniskā brošūra „Ātrdarbība un EMV” »
Pieprasīt bezmaksas paraugu kasti »
Papildu informāciju atradīsiet šeit.

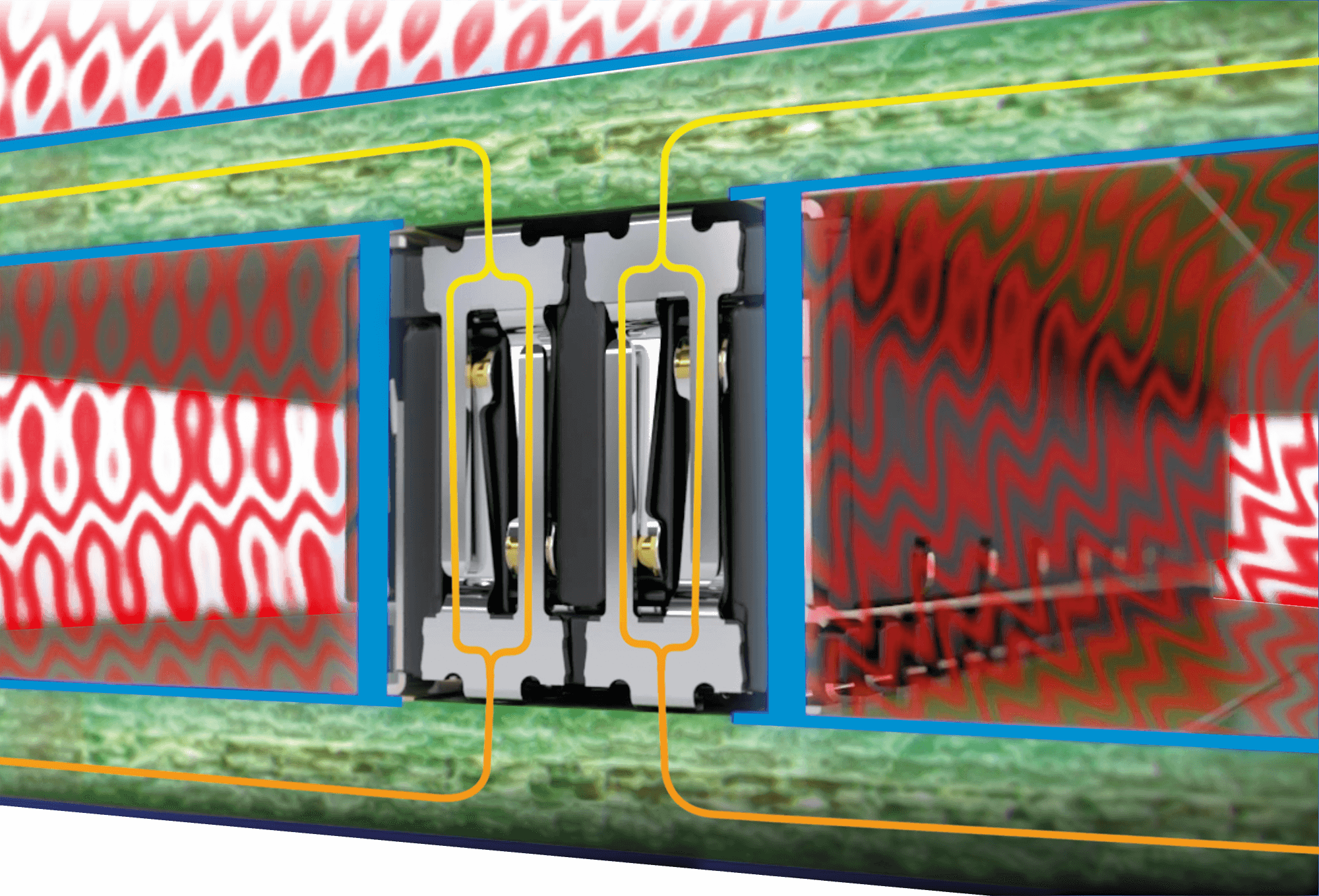

Supervara: ĀTRUMS
Piemērots PCIe 4.0 un Industrial Ethernet
Zero8 savienotāji atbilst PCI Express Gen. 4 un Industrial Ethernet specifikāciju prasībām, kādas nepieciešamas daudzās lietojumprogrammās, piemēram, „Rūpniecība 4.0“ vai IoT. Papildus ievades vājinājumam Zero8 izceļas ar ļoti labām īpašībām attiecībā uz atgriezenisko vājinājumu un pārrunu.
Augstfrekvences signāla pārraide 16 Gbit/s +
Zero8 savienotāji ir ideāli piemēroti lietojumiem ar datu pārraides ātrumu līdz 16 Gbit/s. Pateicoties ļoti labajām īpašībām attiecībā uz ievietošanas zudumu, Zero8 var izmantot pat lietojumiem ar ātrumu līdz 25 Gbit/s. Šī izcilā piemērotība apvienojumā ar ārkārtīgi izturīgu un noturīgu kontaktu sistēmu nodrošina piemērotību prasīgām vidēm, piemēram, triecieniem, vibrācijām vai kaitīgām gāzēm. Šī kombinācija ir unikāla.
Papildu signāla aizsardzība, izmantojot ekranējumu
Abpusējā ekranēšanas koncepcija garantē traucējumiem nepakļautu ātrdarbīgu datu pārraidi rūpnieciskā vidē. Tā uzticami novada traucējumu strāvas, izmantojot vairākkārtēju kontaktu abās platēs. Ekranēšanas koncepcija, no vienas puses, aizsargā savienotāju no elektromagnētiskās ietekmes (traucējumu novadītājs), bet, no otras puses, arī blakus esošās detaļas, ja savienotājs darbojas kā traucējumu avots.
Pieejami SI modeļi
Zero8 sākotnēji tika rūpīgi simulēts, ņemot vērā tā augstfrekvences īpašības, un pēc tam pārbaudīts eksperimentos. Jūsu vajadzībām ir pieejami izsmeļoši testu ziņojumi, kā arī SI modeļi simulācijām.
„HighSpeed“ ir ept Zero8 produktu grupas burvju formula. Simulācijas, kas veiktas ar Zero8 savienotāju sistēmu 16 Gbit/s ātrumā, liecina par izcilu signāla integritāti, tādējādi šī sistēma ir ideāli piemērota PCIe 4.0 un Industrial Ethernet vajadzībām. Mēs labprāt nodrošināsim S-parametrus jūsu lietojumprogrammu simulācijām.
Bezmaksas tehniskā brošūra „HighSpeed un EMC” »
Pieprasiet bezmaksas paraugu kasti »
Papildu informāciju atradīsiet šeit.
Bezmaksas tehniskā brošūra „HighSpeed un EMC” »
Pieprasiet bezmaksas paraugu kasti »
Papildu informāciju atradīsiet šeit.
Supervara: IZTURĪBA
Visu kontaktu aizsardzība
Zero8 ir izstrādāts tā, lai kontakti netiktu bojāti pat nepareizas lietošanas gadījumā. Kontakti ir paslēpti izolācijas korpusā un tādējādi ir optimāli aizsargāti pret iespējamām mehāniskām ietekmēm, piemēram, pieskārieniem. Tas nodrošina maksimālu drošību jūsu lietojumam.
Aizsardzība pret savīšanos savienojot
Izolācijas korpusā iebūvētā polarizācija novērš nepareizu savienošanu, kas rodas, savienotājiem pagriežoties. Tas nozīmē, ka spraudni un ligzdu var savienot tikai tad, ja tās ir novietotas noteiktā virzienā. Turklāt izolācijas korpusā esošie izteikti vadības elementi nodrošina drošu savienošanu.
Mehāniska slodzes samazināšana ar divu Board Lock palīdzību
Uz drukātās shēmas tiek pielodēti divi Board Locks uz katru savienotāju, kas nodrošina signāla kontaktu mehānisko atslodzes aizsardzību. Tādējādi, savstarpēji atvienojot spraudni un ligzdu, tiek novērsta signāla kontaktu atdalīšanās no lodējuma vietas.

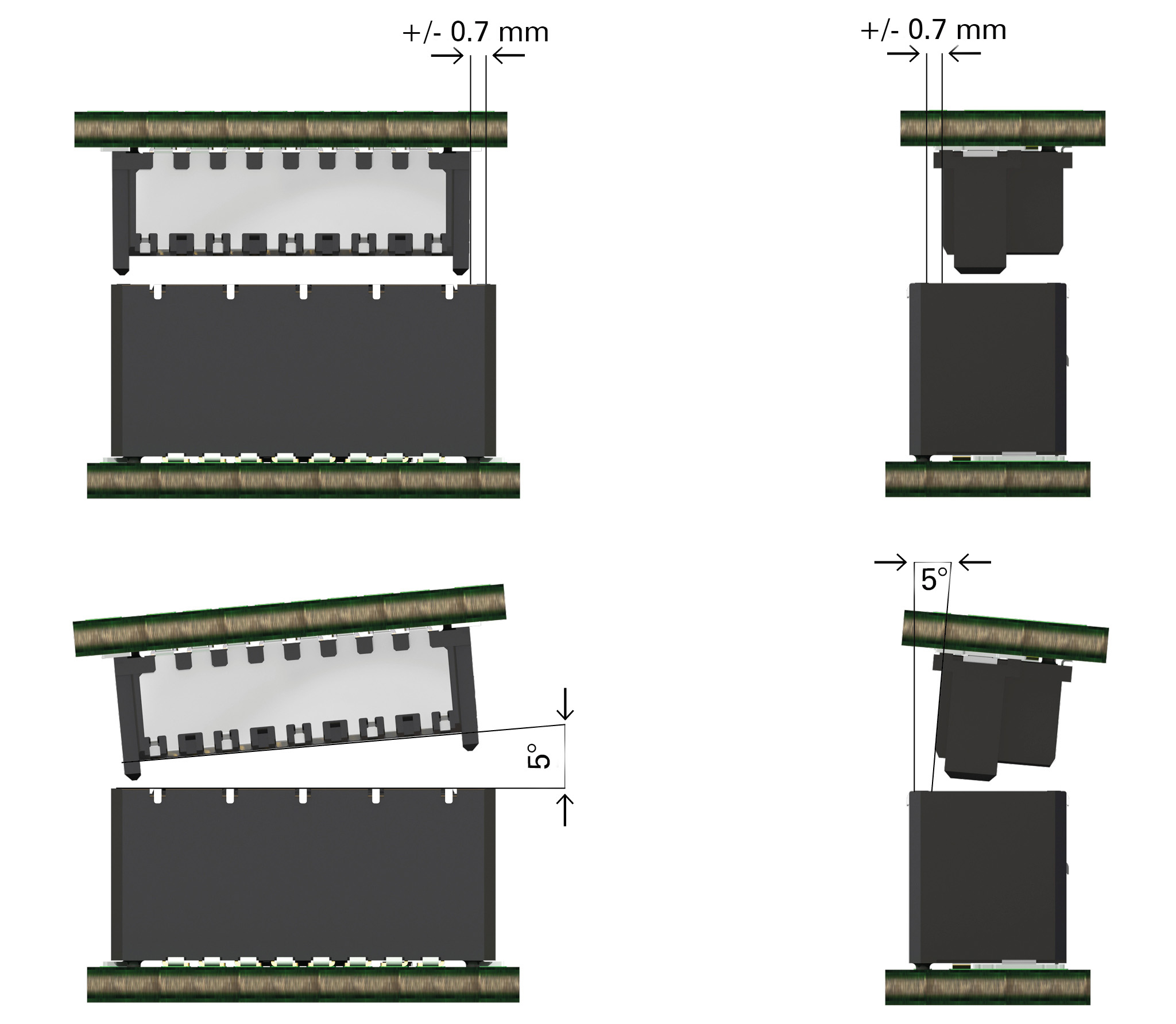

Pārklāšanās kompensācija līdz 0,7 mm uzstādīšanas laikā
Ievadslīpumi izolācijas korpusa malās ļauj spraudnim un ligzdai savienošanas procesā kompensēt novirzi līdz pat 0,7 mm. Savienošanas procesā asmeņveida un atsperes kontakti tiek savstarpēji savienoti tā, lai nodrošinātu drošu kontaktu un novērstu tā saucamo „nepareizu savienošanu”.
Liels pielaides kompensācijas diapazons ekspluatācijas laikā
Savienotā stāvoklī ligzda un spraudnis var izturēt savstarpēju nobīdi līdz 0,4 mm. Tādējādi jūsu lietojumprogrammās ir nodrošināta plaša brīvība attiecībā uz pielaides vērtībām. Turklāt tas piedāvā iespēju uz vienas drukātās shēmas plāksnes izvietot vairākus savienotāju pārus, nezaudējot kontaktu drošību.
Ja visas galvenās funkcijas papildina arī izcila izturība, tad tas ir ept ražotais Zero8. Vai nu tas būtu gudrais aizsardzības mehānisms pret pagriešanos savienojuma brīdī, vai arī novirzes kompensācija līdz 0,7 mm uzstādīšanas laikā — Zero8 pilda to, ko sola.
Bezmaksas tehniskā dokumentācija par izturību »
Pieprasīt bezmaksas paraugu kasti »
Papildu informāciju atradīsiet šeit.
Bezmaksas tehniskā dokumentācija par izturību »
Pieprasīt bezmaksas paraugu kasti »
Papildu informāciju atradīsiet šeit.
