Kā nodrošināt komponentu aizsardzību – pareizā metode, pareizais savienotājs (savienotājs)
Elektronikas nozare piedzīvo pārmaiņas: gan automobiļu nozarē, gan saules unvēja enerģijaenerģijas jomā, gan rūpnieciskajā automatizācijā – elektrifikācija notiek visās jomās. Tomēr, ņemot vērā arvien pieaugošo savienojamību, pēdējos gados ir pieaudzis arī elektronikas kļūmju skaits – saskaņā ar Center for Automotive Research datiem par veseliem 29 %. Tāpēc, atkarībā no paredzamajām vides ietekmēm, kļūst nepieciešama elektronisko komponentu aizsardzība. Tādējādi elektroniku var uzticami aizsargāt – tomēr lietotājiem tam ir nepieciešams arī atbilstošs, ar hermetizāciju saderīgs savienojumu risinājums.
Pieaugošais pieprasījums pēc komponentu aizsardzības risinājumiem
Dažādas metodes aizsargā elektroniskās detaļas pret triecieniem, vibrācijām, mitrumu, netīrumiem, augstām temperatūrām, ilgstošām temperatūras svārstībām un to izraisītajiem bojājumiem. Tādējādi komponentu aizsardzība var būtiski veicināt galaproduktu kalpošanas ilguma, darbības drošības un uzticamības uzlabošanu.
Šī iemesla dēļ komponentu aizsardzības metodes jau tiek regulāri izmantotas daudzās jomās: e-mobilitātē, rūpnieciskajā automatizācijā, dzelzceļa nozarē, medicīnas tehnoloģijās (medicīnas tehnika), vēja enerģijas un saules enerģijas tehnoloģijās (vēja enerģija), sakaru elektronikā, lauksaimniecībā un sadzīves tehnikā – mūsdienās elektronika tiek izmantota gandrīz visur. Arvien lielāks izaicinājums šajā jomā ir pieaugošā tendence uz miniaturizāciju. Elektronika kļūst arvien mazāka un prasa dažādus aizsardzības pasākumus, lai atkal palielinātu noplūdes ceļus un novērstu gaisa spraugas.
Atkarībā no komponentu slodzes un lietošanas apstākļiem tiek izvēlētas dažādas metodes: „Potting-zalēšana”, „aizsarglaka” un „zemspiediena liešana” ir populārākās no tām.
Šī iemesla dēļ komponentu aizsardzības metodes jau tiek regulāri izmantotas daudzās jomās: e-mobilitātē, rūpnieciskajā automatizācijā, dzelzceļa nozarē, medicīnas tehnoloģijās (medicīnas tehnika), vēja enerģijas un saules enerģijas tehnoloģijās (vēja enerģija), sakaru elektronikā, lauksaimniecībā un sadzīves tehnikā – mūsdienās elektronika tiek izmantota gandrīz visur. Arvien lielāks izaicinājums šajā jomā ir pieaugošā tendence uz miniaturizāciju. Elektronika kļūst arvien mazāka un prasa dažādus aizsardzības pasākumus, lai atkal palielinātu noplūdes ceļus un novērstu gaisa spraugas.
Atkarībā no komponentu slodzes un lietošanas apstākļiem tiek izvēlētas dažādas metodes: „Potting-zalēšana”, „aizsarglaka” un „zemspiediena liešana” ir populārākās no tām.
Konkrēti jautājumi?
Mēs labprāt palīdzēsim atbildēt uz jūsu jautājumiem. Vienkārši sazinieties ar mums!
Uz kontaktformu »
Uz kontaktformu »

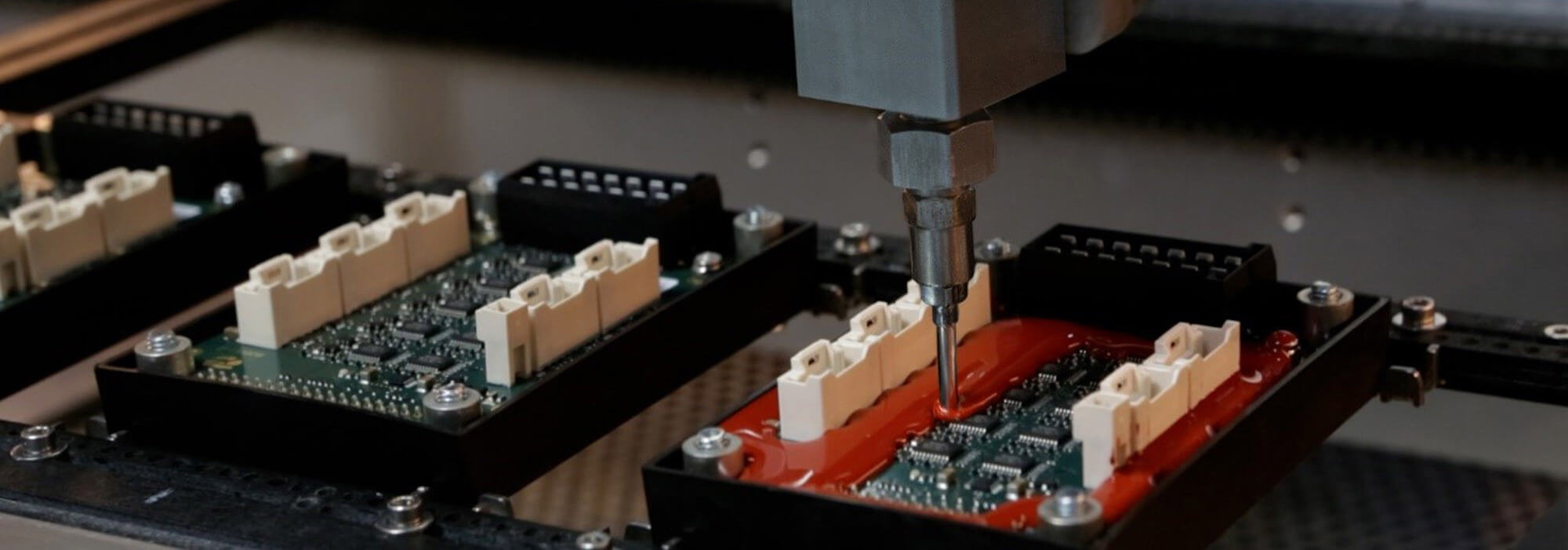

Komponentu aizsardzības metode: potting – zalēšana

Ļoti bieži tiek izmantoti 1- un 2-komponentu hermetizācijas materiāli, tā saucamie „potting compounds“. Divkomponentu Vergusss gadījumā sveķi un sacietinātājs tiek sajaukti noteiktā proporcijā, izmantojot atbilstošu iekārtu, un standarta gadījumā tiek ielejti dobumā caur statisku maisīšanas cauruli. Tādējādi šis aukstais zalēšana ir neformējoša metode, un tam ir nepieciešams korpuss, kurā tiek ielejta zalēšanas kompaunds.
„Potting“ zalēšana ir daudz priekšrocību: tas ne tikai nodrošina izcilu elektrisko izolāciju, augstu siltuma novadīšanu un vibrāciju un triecienu samazināšanu, bet arī izceļas ar izturību pret ķimikālijām, mitrumu, termiskais trieciens un ciklisko slodzi, aizsargā elektroniku no putekļiem un mitruma, kā arī piemīt ugunsdrošas īpašības.

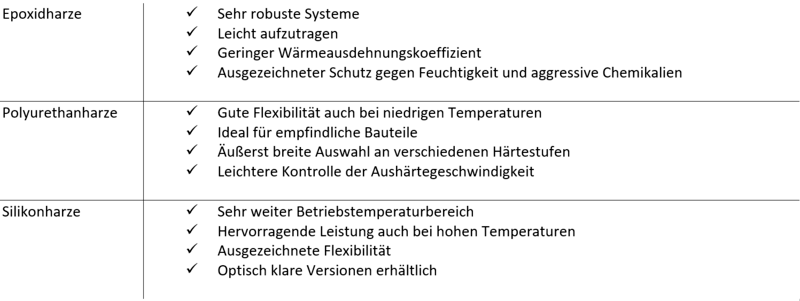

Atbilstoši standartiem, atkarībā no konkrētajām prasībām, tiek izmantotas epoksīda, poliuretāna un silikona sveķi. Tās visas atšķiras ar savām īpašībām (1. tabula).
„Potting“ zalēšana ir daudz priekšrocību: tas ne tikai nodrošina izcilu elektrisko izolāciju, augstu siltuma novadīšanu un vibrāciju un triecienu samazināšanu, bet arī izceļas ar izturību pret ķimikālijām, mitrumu, termiskais trieciens un ciklisko slodzi, aizsargā elektroniku no putekļiem un mitruma, kā arī piemīt ugunsdrošas īpašības.
Atbilstoši standartiem, atkarībā no konkrētajām prasībām, tiek izmantotas epoksīda, poliuretāna un silikona sveķi. Tās visas atšķiras ar savām īpašībām (1. tabula).
Papildus minētajiem materiāliem pastāv arī speciālas liešanas masas un liešanas sveķi. Tomēr tos izmanto tikai ekstremālos apstākļos. Tādējādi tie, piemēram, saskaņā ar ATEX prasībām aizsargā pret sprādzieniem, novēršot ķīmisko reakciju starp aizdegšanās avotu, uzliesmojošu vielu un skābekli. Turklāt tie nodrošina elektrisko izolāciju pret augstspriegumu (līdz 30 kV/mm), aizsargā pret pārkaršanu, ko izraisa lokāla siltuma veidošanās, un, pateicoties aizsardzības klasei IP68, nodrošina aizsardzību pret putekļiem, kā arī pret ilgstošu iegremdēšanu ūdenī. Potting-zalēšana
process lietotājam piedāvā daudzas iespējas. Tipiski produkti, kuriem tiek piemērota šī metode, ir akumulatoru komplekti, jaudas un vadības elektronika, lādētāji, pret sprādzienu aizsargāta elektronika, sensori, monitori un displeji.
process lietotājam piedāvā daudzas iespējas. Tipiski produkti, kuriem tiek piemērota šī metode, ir akumulatoru komplekti, jaudas un vadības elektronika, lādētāji, pret sprādzienu aizsargāta elektronika, sensori, monitori un displeji.

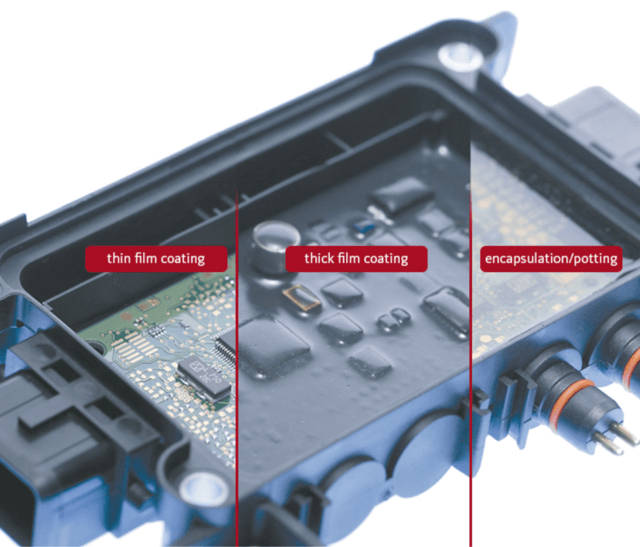

Komponentu aizsardzības metode: konformālā pārklājuma (aizsarglaka)

Izmantojot konformālo pārklājumu (aizsarglaka), drukātās plātnes tiek pārklātas pilnībā vai tikai selektīvi. Selektīvās pārklāšanas (selektīvā pārklāšana) gadījumā tikai nepieciešamās drukātās plātnes zonas tiek pārklātas ar aizsargslāni. Parasti izšķir divus pārklājuma veidus: plānslāņa pārklājums ar savu ātro sacietēšanu un pielāgoto viskozitāti nodrošina ražošanas procesu augstu rentabilitāti. Savukārt īpaši augstu malu un virsmu aizsardzību, kas elektroniskos mezglus pasargā jo īpaši no ekstremāla mitruma, nodrošina biezslāņa pārklājums. Abos gadījumos aizsarglakas pēc izžūšanas veido slāņa biezumu tikai 30–2000 µm diapazonā. Tādējādi elektronisko mezglu joprojām var uzstādīt arī ierobežotā telpā.
Ņemot vērā aizsarglaku atšķirīgo viskozitāti un tādējādi atšķirīgās plūstamības īpašības, uz aprīkotajiem elektroniskajiem mezgliem bieži tiek piemērots „DAM & FILL“ princips. Šajā gadījumā ar tiksotropu „aizsarglaka“ tiek veidots „Dam“ (vācu valodā „Damm“), piemēram, ap detaļām, kuras nedrīkst pārklāt, piemēram, ap savienotājiem (savienotājs). Pārējās detaļas pēc tam tiek pārklātas ar zemas viskozitātes aizsarglaku („Fill“, vācu valodā „Füllung“). Konformālajai
pārklāšanai (aizsarglaka) tiek izmantoti dažādi polimēru materiāli. Tādējādi lietotāji var izvēlēties, piemēram, starp silikona bāzes un UV-sastindzējošiem produktiem. Pirmie, pateicoties plašajam temperatūras diapazonam no -40 °C līdz +200 °C, lieliski piemēroti smagiem ekspluatācijas apstākļiem, piemēram, aviācijas un kosmosa nozarē vai jūras platformās. Otrie sastāv no akrilātiem un poliuretāniem vai abu materiālu hibrīdiem. Tie izceļas galvenokārt ar to, ka, pateicoties UV iedarbībai, ļoti ātri sacietē un nodrošina ļoti labu termisko šoku izturību. Aizsarglaka nodrošina daudzveidīgas pielietojuma
jomas, kas sniedzas no automobiļu nozares līdz dzelzceļa tehnikai (dzelzceļa tehnika), sensoru tehnoloģijām, rūpnieciskajai elektronikai, medicīnas tehnoloģijām (medicīnas tehnika), kā arī iepriekš minētajai Offshore-vēja enerģija un aviācijas un kosmosa tehnoloģijām.
Ņemot vērā aizsarglaku atšķirīgo viskozitāti un tādējādi atšķirīgās plūstamības īpašības, uz aprīkotajiem elektroniskajiem mezgliem bieži tiek piemērots „DAM & FILL“ princips. Šajā gadījumā ar tiksotropu „aizsarglaka“ tiek veidots „Dam“ (vācu valodā „Damm“), piemēram, ap detaļām, kuras nedrīkst pārklāt, piemēram, ap savienotājiem (savienotājs). Pārējās detaļas pēc tam tiek pārklātas ar zemas viskozitātes aizsarglaku („Fill“, vācu valodā „Füllung“). Konformālajai
pārklāšanai (aizsarglaka) tiek izmantoti dažādi polimēru materiāli. Tādējādi lietotāji var izvēlēties, piemēram, starp silikona bāzes un UV-sastindzējošiem produktiem. Pirmie, pateicoties plašajam temperatūras diapazonam no -40 °C līdz +200 °C, lieliski piemēroti smagiem ekspluatācijas apstākļiem, piemēram, aviācijas un kosmosa nozarē vai jūras platformās. Otrie sastāv no akrilātiem un poliuretāniem vai abu materiālu hibrīdiem. Tie izceļas galvenokārt ar to, ka, pateicoties UV iedarbībai, ļoti ātri sacietē un nodrošina ļoti labu termisko šoku izturību. Aizsarglaka nodrošina daudzveidīgas pielietojuma
jomas, kas sniedzas no automobiļu nozares līdz dzelzceļa tehnikai (dzelzceļa tehnika), sensoru tehnoloģijām, rūpnieciskajai elektronikai, medicīnas tehnoloģijām (medicīnas tehnika), kā arī iepriekš minētajai Offshore-vēja enerģija un aviācijas un kosmosa tehnoloģijām.
Komponentu aizsardzības metode: „zemspiediena liešana“

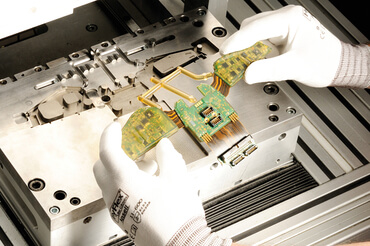

Īpaša zalēšanas forma ir karstliešana (zemspiediena liešana). Šajā procesā vienā darba posmā mezgls tiek apvalkots ar materiālu, tādējādi veidojot korpusa struktūru un vienlaikus aizsargājot mezglu. Elektronika netiek bojāta, jo zemas viskozitātes termoplastiskajiem materiāliem ir zema apstrādes temperatūra un tie tiek apstrādāti ar daudz mazāku iesmidzināšanas spiedienu nekā parastajā plastmasas liešanā. Tas, no vienas puses, saudzē detaļas, vienlaikus ļaujot termoplastiem ātri sacietēt, un padara šo procesu salīdzinoši lētu.
Tādējādi zema spiediena liešana (zemspiediena liešana) ļauj pat jutīgām detaļām, piemēram, kontaktiem, sensoriem, drukātajām platēm un spolēm, tikt apvalkotām, salīmētām vai hermetizētām atbilstoši IP68 standartam videi draudzīgā veidā, tādējādi nodrošinot aizsardzību pat pret vislielākajām slodzēm.
Viena no nozarēm, ko ļoti ietekmē ārējie faktori, ir, piemēram, lauksaimniecība. Šeit mašīnas ikdienā ir pakļautas dažādiem laika apstākļiem. Elektronikas aizsardzībai ideāli piemērota ir „zemspiediena liešana” tehnoloģija: tā nodrošina uzticamu un ilgstošu aizsardzību pret mitrumu, temperatūras svārstībām, koroziju un triecieniem.
Tādējādi zema spiediena liešana (zemspiediena liešana) ļauj pat jutīgām detaļām, piemēram, kontaktiem, sensoriem, drukātajām platēm un spolēm, tikt apvalkotām, salīmētām vai hermetizētām atbilstoši IP68 standartam videi draudzīgā veidā, tādējādi nodrošinot aizsardzību pat pret vislielākajām slodzēm.
Viena no nozarēm, ko ļoti ietekmē ārējie faktori, ir, piemēram, lauksaimniecība. Šeit mašīnas ikdienā ir pakļautas dažādiem laika apstākļiem. Elektronikas aizsardzībai ideāli piemērota ir „zemspiediena liešana” tehnoloģija: tā nodrošina uzticamu un ilgstošu aizsardzību pret mitrumu, temperatūras svārstībām, koroziju un triecieniem.
Secinājums
„Potting”, „aizsarglaka” vai „zemspiediena liešana”: tas, kura komponentu aizsardzības metode ir vispiemērotākā, vienmēr ir atkarīga no konkrētās elektronikas izmantošanas jomas un ar to saistītajām prasībām. Universāla risinājuma, kas der visiem gadījumiem, nav.
Problēma: savienotāji (savienotājs)

Ekstremālas temperatūras, netīrumi un mitrums, ķīmiska vai mehāniska slodze: izmantojot atbilstošu komponentu aizsardzības metodi, elektronika ir aizsargāta pret gandrīz jebkuru ārēju iedarbību. Tomēr šajā sakarā ir jāņem vērā viens aspekts: „zalēšana” ir iespējams tikai tad, ja izmantotie materiāli neierobežo iebūvēto komponentu funkcionalitāti. Tomēr tam ir nepieciešams arī atbilstošs, ar iepildīšanu saderīgs savienojuma risinājums – tādējādi parasto plašu savienotāju izmantošana ir izslēgta. Iemesls tam ir galvenokārt divdaļīgā atsperes-naža kontaktu tehnoloģija, kurā iepildīšanas masa (zalēšanas kompaunds) var iekļūt neaizsargātajā savienojuma zonā (savienošanas zona) un tādējādi traucēt kontaktu veidošanos.

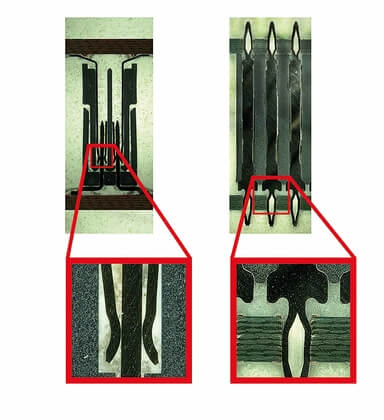

Tāpēc, izmantojot tradicionālus savienotājus, pirms zalēšana kontaktzonai ir jābūt hermetizētai, izmantojot „Dam & Fill” metodi, lai neradītu risku, ka zalēšanas kompaunds varētu ietekmēt kontaktu (2. att.). Šajā gadījumā ir svarīgi, ka zalēšanas kompaunds kontaktzonā, pirmkārt, var ietekmēt kontaktpunktus un tādējādi pārtraukt signāla pārraidi. Otrkārt, tā kavētu atsperes relaksācijas īpašības.
Lai tomēr būtu iespējama „zalēšana” procedūra un vienlaikus nodrošinātu nepieciešamo darbības drošību, ieteicams izvēlēties viengabala savienojuma risinājumu, proti, savienotāju, kam nav tradicionālās „savienošanas zona” zonas. Šādā viengabala savienotājā „zalēšanas kompaunds” iekļūšana kontaktzonā nav iespējama.
Tāpēc, izmantojot tradicionālus savienotājus, pirms zalēšana kontaktzonai ir jābūt hermetizētai, izmantojot „Dam & Fill” metodi, lai neradītu risku, ka zalēšanas kompaunds varētu ietekmēt kontaktu (2. att.). Šajā gadījumā ir svarīgi, ka zalēšanas kompaunds kontaktzonā, pirmkārt, var ietekmēt kontaktpunktus un tādējādi pārtraukt signāla pārraidi. Otrkārt, tā kavētu atsperes relaksācijas īpašības.
Lai tomēr būtu iespējama „zalēšana” procedūra un vienlaikus nodrošinātu nepieciešamo darbības drošību, ieteicams izvēlēties viengabala savienojuma risinājumu, proti, savienotāju, kam nav tradicionālās „savienošanas zona” zonas. Šādā viengabala savienotājā „zalēšanas kompaunds” iekļūšana kontaktzonā nav iespējama.
press-fit tehnoloģija kā vēlamā savienošanas tehnika (pieslēgšanas tehnoloģija)

Tādējādi viengabala savienotāji (savienotājs) nodrošina šiem materiāliem nepieciešamo IP aizsardzības pakāpe, lai būtu iespējama iebetonēšana (zalēšana) – un tādējādi izturīgs un noturīgs savienojuma risinājums. Tomēr arī savienojuma tehnoloģijas (pieslēgšanas tehnoloģija) izvēlei šeit ir svarīga loma. Izmantojot abpusējās press-fit zonas, savienojuma zona (izvadu zona) kļūst gāzes necaurlaidīgs (aukstā metināšana) starp vara apvalku un press-fit zonu (press-fit zona) dēļ un tādējādi veido iebetonējamu savienojumu starp divām platēm, kas praksē jau ir pierādījis savu efektivitāti miljardiem reižu.

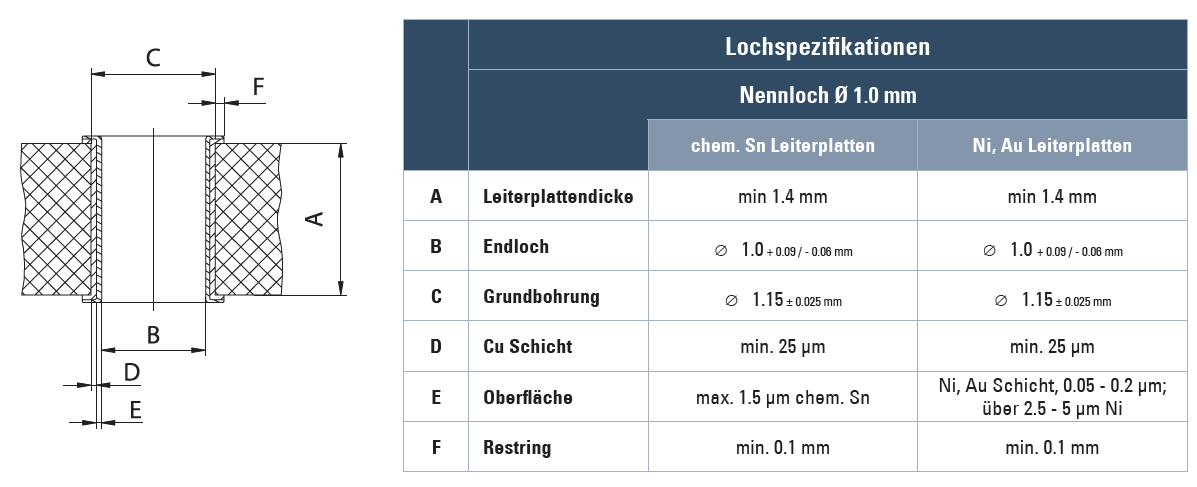

Tomēr, lai nodrošinātu šo gāzes necaurlaidīgo savienojumu, ir obligāti nepieciešams veikt caurvadu izveidi (metalizēts caurums) saskaņā ar ept specifikāciju:
Tādējādi, pateicoties savienošanas zonas izlaišanai, „savienotājs” kombinācijā ar „press-fit tehnoloģija” spēj izturēt arī triecienus līdz pat 200 g. Arī materiāla kustības, kas rodas lielu temperatūras svārstību dēļ, kā arī kaitīgo gāzu ietekme savienojumu neietekmē. Pateicoties „press-fit tehnoloģija”, uzticamība salīdzinājumā ar „lodējams izvads” palielinās daudzkārt, jo nevar rasties ne aukstas, ne salūzušas lodējuma vietas. Turklāt tādējādi var izvairīties no sarežģītiem selektīviem lodēšanas darbiem, dārgiem kabeļu risinājumiem un atdistancers, kas ļauj izstrādātājiem ne tikai ietaupīt vietu uz drukātās shēmas plāksnes, bet arī samazināt izmaksas līdz pat 50 procentiem.
Ar vienu vienīgu komponentu tiek izveidots gan mehānisks, gan elektrisks savienojums. Jo īpaši moduļu tipa mezglu gadījumā ar konfigurējamām funkcijām vai dažādiem veiktspējas līmeņiem iespiešanas process lieliski var tikt iekļauts montāžas procesa noslēgumā. Šeit pēc izvēles uz pamatplatēm var uzstādīt dažādus moduļus. Tādējādi vienā ātrā darba posmā var ražot ļoti daudzveidīgus produktus. Tā kā ir iespējama arī moduļa galīgā hermetizācija, elektriskais un mehāniskais savienojums paliek uzticams.
Izmantojot zalēšana, lietotāji var maksimāli aizsargāt savu elektronisko moduli pret agresīvām vides ietekmēm. Tomēr, ja lietotājs apsver komponentu aizsardzību savai lietošanai, viņam jāņem vērā arī piemērota savienotāja izvēle kombinācijā ar atbilstošu pieslēgšanas tehnoloģija. Viengabala, iespiests un pieslēgšanas tehnoloģija – šādā kombinācijā elektroniskie moduļi ir aizsargāti pret (gandrīz) visām ietekmēm.
Ar vienu vienīgu komponentu tiek izveidots gan mehānisks, gan elektrisks savienojums. Jo īpaši moduļu tipa mezglu gadījumā ar konfigurējamām funkcijām vai dažādiem veiktspējas līmeņiem iespiešanas process lieliski var tikt iekļauts montāžas procesa noslēgumā. Šeit pēc izvēles uz pamatplatēm var uzstādīt dažādus moduļus. Tādējādi vienā ātrā darba posmā var ražot ļoti daudzveidīgus produktus. Tā kā ir iespējama arī moduļa galīgā hermetizācija, elektriskais un mehāniskais savienojums paliek uzticams.
Izmantojot zalēšana, lietotāji var maksimāli aizsargāt savu elektronisko moduli pret agresīvām vides ietekmēm. Tomēr, ja lietotājs apsver komponentu aizsardzību savai lietošanai, viņam jāņem vērā arī piemērota savienotāja izvēle kombinācijā ar atbilstošu pieslēgšanas tehnoloģija. Viengabala, iespiests un pieslēgšanas tehnoloģija – šādā kombinācijā elektroniskie moduļi ir aizsargāti pret (gandrīz) visām ietekmēm.
Vairāk par tēmu „press-fit tehnoloģija” bezmaksas informatīvajā dokumentā

Vēlaties iegūt vēl detalizētākas zināšanas par „press-fit tehnoloģija“?
Lai saņemtu izsmeļošu informāciju par „press-fit tehnoloģija“ pamatiem, mēs labprāt nosūtīsim jums mūsu bezmaksas informatīvo materiālu:
Pieprasīt informatīvo materiālu »
Lai saņemtu izsmeļošu informāciju par „press-fit tehnoloģija“ pamatiem, mēs labprāt nosūtīsim jums mūsu bezmaksas informatīvo materiālu:
Pieprasīt informatīvo materiālu »
Atbilstošs iespiestais savienotājs

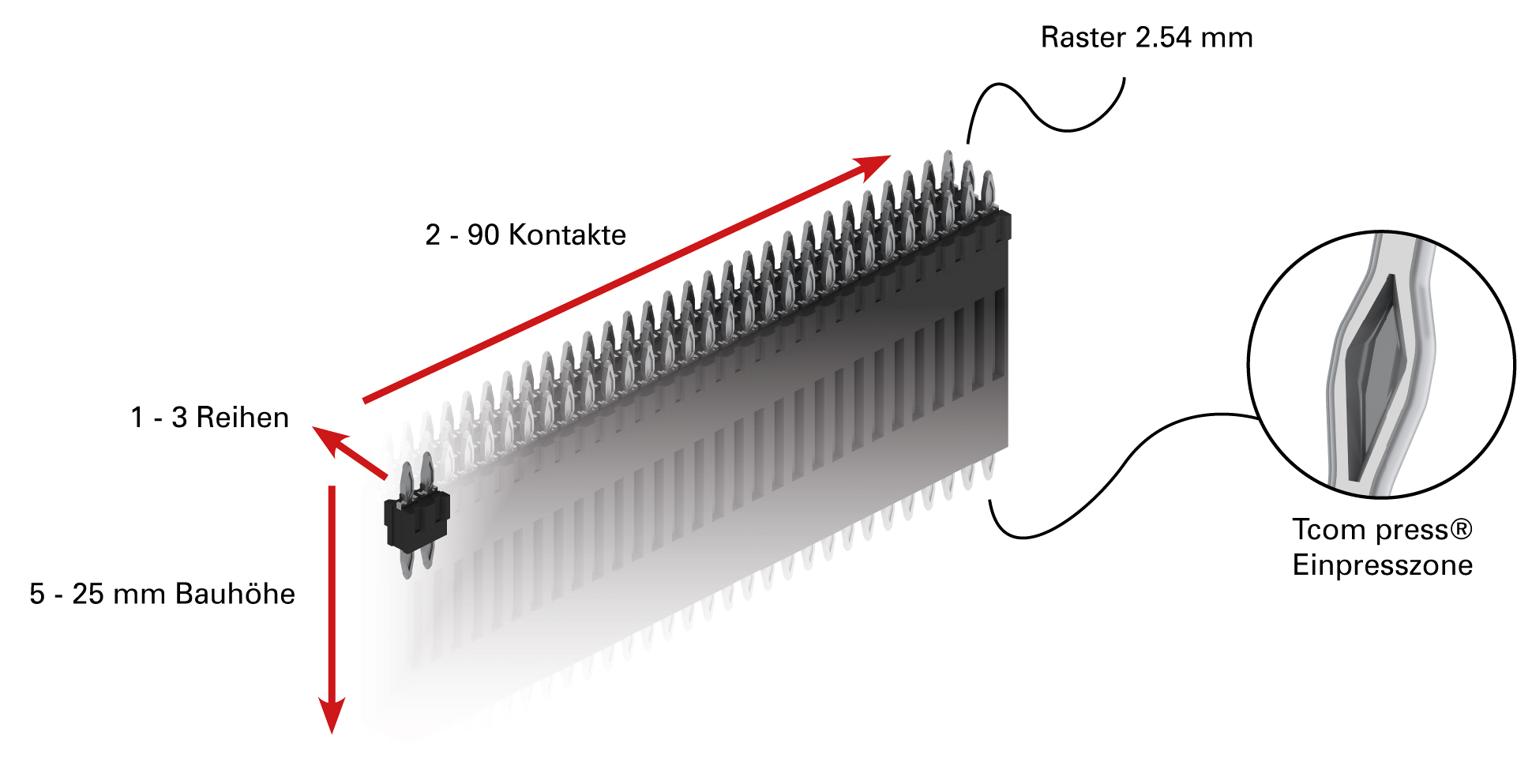

flexilink b-t-b
Mūsu savienotājs (savienotājs) flexilink b-t-b precīzi atbilst šīm izturības un drošības prasībām un ir pieejams arī ar labi pārbaudīto iepresēšanas tehnoloģiju (press-fit tehnoloģija).
Papildu informāciju par produktu atradīsiet šeit:
Flexilink »
Mūsu savienotājs (savienotājs) flexilink b-t-b precīzi atbilst šīm izturības un drošības prasībām un ir pieejams arī ar labi pārbaudīto iepresēšanas tehnoloģiju (press-fit tehnoloģija).
Papildu informāciju par produktu atradīsiet šeit:
Flexilink »
