Plates savienotāji rūpnieciskajiem sensoriem un kameru sistēmām
Miniaturizācija, ātrdarbīga datu pārraide un izturība: pašreizējās tendences rūpnieciskajā automatizācijā izvirza arvien augstākas prasības sensoriem un kameru sistēmām, kā arī to iebūvētajām sastāvdaļām. Tāpēc, izvēloties piemērotu savienotāju, atkarībā no lietošanas jomas ir jāņem vērā dažādi kritēriji.
Aktuālās tendences sensoru un kameru tehnoloģiju jomā
Aizvien pieaugošā tendence uz modularizāciju un tēma „Rūpniecība 4.0” būtiski ietekmē mūsdienu sensoru un kameru tehnoloģijas. Mūsdienās sensori parasti tiek veidoti modulāri, lai ietaupītu izmaksas izstrādē un produkta realizācijā. Korpusi tiek standartizēti, bet sensora funkcionalitāti nosaka elektronika. Mainīgas drukāto shēmu plātnes var individuāli kombinēt, izmantojot leņķveida vai mezanīna savienojumus (1. att.). Standartizētā „tips“ piedāvā lietotājam priekšrocības, nodrošinot vienotu rīcību sensora montāžas, nodošanas ekspluatācijā un lietošanas laikā.
Turklāt sensori un kameru sistēmas rūpnieciskajai automatizācijai kļūst arvien inteliģentākas. Tāpēc, papildus faktiskajai mērījumu reģistrēšanai, ierīcēs tiek integrētas arī atbilstošas papildu funkcijas:
Turklāt sensori un kameru sistēmas rūpnieciskajai automatizācijai kļūst arvien inteliģentākas. Tāpēc, papildus faktiskajai mērījumu reģistrēšanai, ierīcēs tiek integrētas arī atbilstošas papildu funkcijas:
- Paplašinātas diagnostikas funkcijas sensoru kalpošanas laika uzraudzībai un kļūdu noteikšanai
- Sensora
- parametrizācija Attālināta apkalpošana
- Komunikācija no sensora uz mākoni un Bus vai IO-Link funkciju integrācija
Prasības mūsdienu sensoriem un kameru sistēmām
Sekojot šīm tendencēm, mūsdienu sensoriem un kameru sistēmām tiek izvirzītas noteiktas prasības, kas, protams, nākamajā posmā ietekmē arī uzstādāmos savienotājus (savienotājs):
- Augsta miniaturizācijas pakāpe
- Droša ātrdarbīga datu pārraide
- Laba elektromagnētiskā savietojamība (EMS)
- Aizsardzība nelabvēlīgos atmosfēras apstākļos
- Izcila izturība
Bezmaksas informatīvais dokuments par sensoru tehnoloģijām
Lai uzzinātu vairāk par prasībām, kas tiek izvirzītas mūsdienu sensoriem un kameru sistēmām, kā arī par pareizā savienotāja izvēli, mēs ar prieku nosūtīsim Jums mūsu bezmaksas informatīvo dokumentu:
Pareizā savienotāja izvēle
Īpaši nelabvēlīgiem vides apstākļiem ir pakļauti, piemēram, sensori un kameru sistēmas, kuras tiek izmantotas tiešā tuvumā mašīnām. Ar Vergussu elektroniku gan var aizsargāt no šiem ārējiem iedarbības faktoriem, taču tam ir nepieciešams arī atbilstošs, ar zalēšana saderīgs savienojuma risinājums. Parastajiem savienotājiem (savienotājs) tas bieži rada problēmas, jo galvenokārt ir jāaizsargā neaizsargātā savienojuma zona (savienošanas zona) no zalēšanas kompaunds, un bieži izmantotā atsperes-naža kontaktu tehnoloģija nenodrošina šiem materiāliem nepieciešamo IP aizsardzības pakāpe.

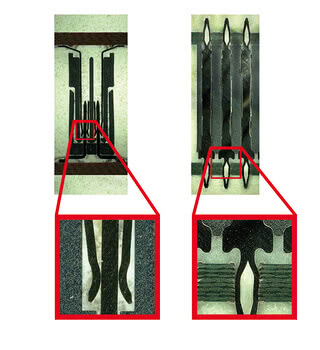

Lai tomēr nodrošinātu nepieciešamo darbības drošību, ir ieteicams izvēlēties viengabala savienojuma risinājumu, proti, savienotāju, kam nav nepieciešama tradicionālā savienojuma zona. Tas nodrošina ilgtspējīgu un izturīgu savienojuma risinājumu, kurā ir izslēgta zalēšanas kompaunds iekļūšana kontaktu zonā (2. att.).
Lietojumiem, kuros tiek izvirzītas īpašas prasības savienojuma izturībai, ieteicams izmantot arī miljardiem reižu pārbaudīto drukāto shēmu plākšņu savienojumu, izmantojot abpusējās press-fit zonas. Ar vienu vienīgu komponentu tiek izveidots gan mehānisks, gan elektrisks savienojums. Tādējādi var izvairīties no darbietilpīgiem lodēšanas darbiem vai dārgiem kabeļu risinājumiem, tādējādi panākot izmaksu ietaupījumus līdz pat 50 procentiem. Pateicoties savienošanas zonas atcelšanai kombinācijā ar iebīdīšanas tehnoloģiju (press-fit tehnoloģija), savienotājs (savienotājs) var izturēt arī triecienu slodzes no 50 līdz 200 g bez kontakta pārtraukums.
Lai tomēr nodrošinātu nepieciešamo darbības drošību, ir ieteicams izvēlēties viengabala savienojuma risinājumu, proti, savienotāju, kam nav nepieciešama tradicionālā savienojuma zona. Tas nodrošina ilgtspējīgu un izturīgu savienojuma risinājumu, kurā ir izslēgta zalēšanas kompaunds iekļūšana kontaktu zonā (2. att.).
Lietojumiem, kuros tiek izvirzītas īpašas prasības savienojuma izturībai, ieteicams izmantot arī miljardiem reižu pārbaudīto drukāto shēmu plākšņu savienojumu, izmantojot abpusējās press-fit zonas. Ar vienu vienīgu komponentu tiek izveidots gan mehānisks, gan elektrisks savienojums. Tādējādi var izvairīties no darbietilpīgiem lodēšanas darbiem vai dārgiem kabeļu risinājumiem, tādējādi panākot izmaksu ietaupījumus līdz pat 50 procentiem. Pateicoties savienošanas zonas atcelšanai kombinācijā ar iebīdīšanas tehnoloģiju (press-fit tehnoloģija), savienotājs (savienotājs) var izturēt arī triecienu slodzes no 50 līdz 200 g bez kontakta pārtraukums.
Individuāli tīmekļa semināri
Vai jums ir nepieciešamas detalizētas zināšanas par to, kā izvēlēties piemērotu savienojumu tehnoloģiju atbilstoši jūsu prasībām?
Tad vienojieties ar mums par bezmaksas tīmekļa semināru.
Mēs sniegsim jums plašu ieskatu dažādajās savienotāju savienojumu tehnoloģijās, ne tikai nododot detalizētas zināšanas, bet arī sniedzot noderīgus padomus no nozares speciālistiem.
Tad vienojieties ar mums par bezmaksas tīmekļa semināru.
Mēs sniegsim jums plašu ieskatu dažādajās savienotāju savienojumu tehnoloģijās, ne tikai nododot detalizētas zināšanas, bet arī sniedzot noderīgus padomus no nozares speciālistiem.
Atbilstoši savienotāji (savienotājs) sensoru un kameru sistēmām
flexilinkb-t-b
Mūsu savienotājs (savienotājs) flexilinkb-t-b precīzi atbilst šīm izturības un drošības prasībām un turklāt ir pieejams arī ar labi pārbaudīto ievietošanas tehnoloģiju (press-fit tehnoloģija).
Papildu informāciju par produktu atradīsiet šeit:
Flexilink »
Mūsu savienotājs (savienotājs) flexilinkb-t-b precīzi atbilst šīm izturības un drošības prasībām un turklāt ir pieejams arī ar labi pārbaudīto ievietošanas tehnoloģiju (press-fit tehnoloģija).
Papildu informāciju par produktu atradīsiet šeit:
Flexilink »
Savukārt sensori, kā arī kameru sistēmas, palielinoties to veiktspējai, kļūst arvien kompaktiākas. Šeit ir pieprasīts augsts ātrums un miniaturizācija. Augstas veiktspējas, miniaturizētiem pielietojumiem vispiemērotākie ir risinājumi, kas izmanto vietu taupošo SMT tehnoloģiju ar solis no 0,5 līdz 0,8 mm.
Colibri

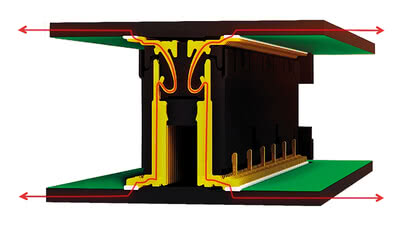

Leiterplatteniespiedplates savienotājs Colibri ar savu ātrdarbībai optimizēto kontaktu dizainu nodrošina ātru un traucējumiem brīvu signāla pārraidi, sākot no 10 Gbit/s. Papildus tam opcionālā ekranēšana aizsargā pret elektromagnētiskajiem traucējumiem.
Papildu informāciju par produktu atradīsiet šeit:
Colibri »
Leiterplatteniespiedplates savienotājs Colibri ar savu ātrdarbībai optimizēto kontaktu dizainu nodrošina ātru un traucējumiem brīvu signāla pārraidi, sākot no 10 Gbit/s. Papildus tam opcionālā ekranēšana aizsargā pret elektromagnētiskajiem traucējumiem.
Papildu informāciju par produktu atradīsiet šeit:
Colibri »

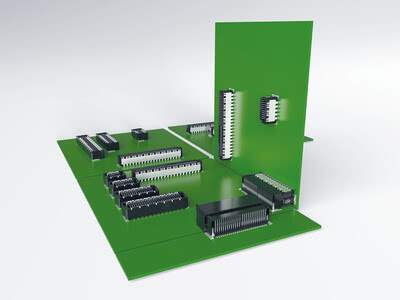

Attiecībā uz viedajiem sensoriem un kameru sistēmām izturība, augsta ātrdarbība un laba elektromagnētiskā saderība (EMS) ir labi zināmas prasības savienotājam (savienotājs). Turklāt ir ieteicams izvēlēties produktu, kas, pateicoties savai modularitātei, piedāvā daudzveidīgas lietošanas iespējas. Ja visi savienotāji no vienas produktu grupas ir savstarpēji saderīgi un brīvi kombinējami, var novērst laikietilpīgus apstiprināšanas ciklus, tādējādi ietaupot laiku un izmaksas. Augsta mērogojamība ļauj izstrādātājiem individuāli pielāgot dažādus tipus, sakraušanas augstumus un kontaktu skaitu savām vajadzībām. Turklāt viņi var izvēlēties starp ekranētiem un neekranētiem, kā arī leņķveida un taisniem savienotājiem
Zero8
Zero8 sērijas SMT-iespiedplates savienotājs uzticami savieno Leiterplatten ar datu pārraides ātrumu līdz 16 Gbit/s un atbilst visām iepriekš minētajām prasībām.
Papildu informāciju par produktu atradīsiet šeit:
Zero8 »
Zero8 sērijas SMT-iespiedplates savienotājs uzticami savieno Leiterplatten ar datu pārraides ātrumu līdz 16 Gbit/s un atbilst visām iepriekš minētajām prasībām.
Papildu informāciju par produktu atradīsiet šeit:
Zero8 »
