Pētījums: Kā tiek nodrošināta plati-plati savienotāju izturība un kādi faktori ietekmē savienotāju
Neatkarīgi no tā, vai runa ir par aviāciju un kosmosa nozari, rūpniecisko automatizāciju, transportu vai veselības aprūpi: „board-to-board“ savienotājiem vienmēr jānodrošina uzticama signāla pārraide, un tie nekādos apstākļos nedrīkst atteikties. Tajā pašā laikā tie ir pakļauti virknei vides radītu slodžu: mehāniskas ietekmes, piemēram, triecieni, vibrācijas un svārstības, apdraud datu pārraides stabilitāti, tāpat kā termiskas un ķīmiskas vides ietekmes, ko rada ekstremālas temperatūras, stipras temperatūras svārstības, kaitīgas gāzes, mitrums un netīrumi. Tāpēc augstas kvalitātes plašu savienotāju ražotāji izmanto visus iespējamos līdzekļus, lai pasargātu savus Board-to-Board savienotājus no šīm slodzēm.
Plates savienotāju izturība, neskatoties uz miniaturizāciju

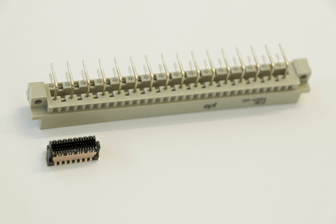

Mūsdienu elektrotehnika vairāk nekā jebkad agrāk ir pakļauta vienai tendencei: miniaturizācijai. Moduļiem un to komponentiem ne tikai jābūt arvien jaudīgākiem, bet arī arvien mazākiem. Tomēr tie bieži tiek izmantoti nelabvēlīgos reālos apstākļos. Tāpēc detaļas, piemēram, savienotāji, pie nemainīgas slodzes kļūst arvien smalkāki. Tomēr kvalitatīvs savienotājs šim stresam iztur ne tikai tikpat labi kā viņa vecākais un lielākais brālis, bet pat labāk. Iemesls tam ir uzlabojumi materiālu sastāvā, kā arī produktu dizainā, piemēram, izolācijas korpusa ģeometrijā. Uz plati-plati
savienotāja izturību ietekmē dažādi faktori:
savienotāja izturību ietekmē dažādi faktori:
- Virsmā
- Kontaktu konstrukcija
- Kontaktu sistēma
- Savienojumu tehnika
- Izolācijas korpusa konstrukcija
- Pieļaujamā novirze
Ietekmējošais faktors – virsma
Viens no ietekmējošajiem faktoriem ir kontakta virsma. Tā būtiski nosaka savienotāja kalpošanas ilgumu, ko parasti mēra savienošanas ciklos. Ekspluatācijas apstākļos savienotājs ir pakļauts noteiktām mikrokustībām. Tās izraisa virsmas nodilumu un, kā rezultātā, oksīda veidošanos. Sekas ir palielināta pārejas pretestība un līdz ar to sliktāka signāla pārraides kvalitāte. Tāpēc augstas
kvalitātes un izturīgs kontaktu pārklājums ir būtisks faktors, lai novērstu virsmas nodilumu.
Izlasiet mūsu bezmaksas informatīvajā dokumentā, uz ko jāpievērš uzmanība, izvēloties kontaktu virsmu.
kvalitātes un izturīgs kontaktu pārklājums ir būtisks faktors, lai novērstu virsmas nodilumu.
Izlasiet mūsu bezmaksas informatīvajā dokumentā, uz ko jāpievērš uzmanība, izvēloties kontaktu virsmu.
Ietekmējošais faktors – kontaktu izvietojums
Pieslēguma savienotāja kontakti tiek izstampāti vai izgriezti. Izstampāšanas procesā uz izstampātās lentes apakšpuses tomēr veidojas nevienmērīga, asu malu virsma, kas redzama zem mikroskopa. Tradicionālās sistēmas veido kontaktu ar šo izstampāto malu, kas rada pastiprinātu virsmas nodilumu un tādējādi arī lielāku pārejas pretestību.
Bezmaksas informatīvais dokuments par savienotāja izturību
Šajā bezmaksas informatīvajā dokumentā, piemēram, uzzināsiet, kā, izvēloties pareizo kontaktu konstrukciju, panākt pēc iespējas mazāku pārejas pretestību. Turklāt, izmantojot dažādus ietekmējošos faktorus, mēs izskaidrosim, kā plati-plati savienotāji iegūst izturību un uz ko tieši jāpievērš uzmanība.
Pieprasīt informatīvo dokumentu »
Pieprasīt informatīvo dokumentu »
Ietekmējošais faktors – kontaktu sistēma

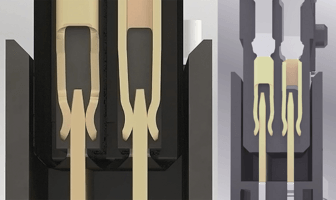

Klasiskajiem divdaļīgajiem savienotājiem ir asmens kontakts un atsperes kontakts. Tomēr spēcīgas trieciena ietekmes gadījumā asmens sloksne var atdalīties no atsperes sloksnes. Lai novērstu šādu kontakta pārtraukumu, ar divpusējas atsperes sloksnes palīdzību var nodrošināt redundanci un tādējādi kontakta drošību, jo, pateicoties otrajai atsperes sloksnei, signāla pārraide jebkurā brīdī tiek nodrošināta vismaz caur vienu kontaktpunktu.
Savukārt savienotāji ar tā saukto „dzimuma neitrālo“ kontaktu sistēmu ir vēl izturīgāki. To īpatnība slēpjas savienotāju pusi identiskajā kontaktu ģeometrijā.
Savukārt savienotāji ar tā saukto „dzimuma neitrālo“ kontaktu sistēmu ir vēl izturīgāki. To īpatnība slēpjas savienotāju pusi identiskajā kontaktu ģeometrijā.
Ietekmējošais faktors – savienojumu tehnika
Ir dažādas iespējas, kā piestiprināt savienotājus pie plašu.

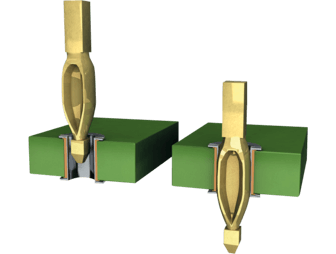

Viena no tām ir jau minētā iespiešanas tehnika. Tās mērķis ir panākt pēc iespējas lielāku noturības spēku starp savienotāju un plašu, izmantojot pēc iespējas mazāku iespiešanas spēku. Fiksācijas spēki nosaka mehānisko savienojumu, kam savukārt jāiztur triecieni un vibrācijas.
Tomēr iespiešanas tehnika ne vienmēr ir piemērota, piemēram, ja drukātās shēmas ir jāaprīko abās pusēs vai ja spēka virzienā nav iespējams ievērot minimālo attālumu līdz komponentiem. Tādā gadījumā vēl viena iespēja izveidot uzticamu un izturīgu savienojumu starp savienotāju un drukāto plati ir virsmas montāžas tehnoloģija (SMT). Izmantojot lodēšanas pastu, savienotāji tiek pielodēti uz noteiktām drukātās plates savienojuma virsmām – lodēšanas laukiem.
Viena no tām ir jau minētā iespiešanas tehnika. Tās mērķis ir panākt pēc iespējas lielāku noturības spēku starp savienotāju un plašu, izmantojot pēc iespējas mazāku iespiešanas spēku. Fiksācijas spēki nosaka mehānisko savienojumu, kam savukārt jāiztur triecieni un vibrācijas.
Tomēr iespiešanas tehnika ne vienmēr ir piemērota, piemēram, ja drukātās shēmas ir jāaprīko abās pusēs vai ja spēka virzienā nav iespējams ievērot minimālo attālumu līdz komponentiem. Tādā gadījumā vēl viena iespēja izveidot uzticamu un izturīgu savienojumu starp savienotāju un drukāto plati ir virsmas montāžas tehnoloģija (SMT). Izmantojot lodēšanas pastu, savienotāji tiek pielodēti uz noteiktām drukātās plates savienojuma virsmām – lodēšanas laukiem.
Ietekmējošais faktors – izolācijas korpusa konstrukcija
Turklāt plati-pret-plati savienotāja izolācijas korpusa ģeometrija palīdz pasargāt kontaktus no bojājumiem ekspluatācijas vai uzstādīšanas laikā. Tai jābūt veidotai tā, lai neaizsargātie kontakti atrastos savienotāja iekšpusē, kur tie ir pasargāti.
Ievietošanas slīpumi palīdz novērst bojājumus montāžas laikā. Tie palīdz izlīdzināt plašu nobīdi jebkurā virzienā, tās savienojot. Ar papildu fiksācijas zonas palīdzību abas savienotāja puses var savienot bez bojājumiem pat tad, ja pastāv nobīde pa vidu vai leņķī.
Ievietošanas slīpumi palīdz novērst bojājumus montāžas laikā. Tie palīdz izlīdzināt plašu nobīdi jebkurā virzienā, tās savienojot. Ar papildu fiksācijas zonas palīdzību abas savienotāja puses var savienot bez bojājumiem pat tad, ja pastāv nobīde pa vidu vai leņķī.
Ietekmējošais faktors Pieļaujamā robeža
Savienotāja pielaides diapazons ir izšķirošs faktors, novērtējot tā izturību. Ja savienotājs nespēj kompensēt noteiktās pielaides, mehāniskās kustības izraisa nodilumu vai pat savienojuma bojājumus.
Ekspluatācijas apstākļos, piemēram, slodzes rodas ne tikai x un y virzienā, bet arī z virzienā. Šeit rodas jautājums par savienotāja pārklāšanās drošību. Tā apraksta kontaktu un atslēgas slēguma pārklāšanās zonu un tādējādi ļauj ne tikai izmantot dažādus attālumus starp platēm, bet – atkarībā no šīs zonas lieluma – arī pielaides diapazonus.
Lasiet bezmaksas informatīvajā dokumentā, kādi citi faktori ietekmē pielaides diapazonu un kā tos kompensēt.
Pieprasīt informatīvo dokumentu »
Ekspluatācijas apstākļos, piemēram, slodzes rodas ne tikai x un y virzienā, bet arī z virzienā. Šeit rodas jautājums par savienotāja pārklāšanās drošību. Tā apraksta kontaktu un atslēgas slēguma pārklāšanās zonu un tādējādi ļauj ne tikai izmantot dažādus attālumus starp platēm, bet – atkarībā no šīs zonas lieluma – arī pielaides diapazonus.
Lasiet bezmaksas informatīvajā dokumentā, kādi citi faktori ietekmē pielaides diapazonu un kā tos kompensēt.
Pieprasīt informatīvo dokumentu »
Pārbaudes procedūra
Lai rūpīgi pārbaudītu plati-plati savienotāju izturības īpašības, tiek izmantotas dažādas pārbaudes metodes. Šajā procesā tiek izvērtēti tādi rādītāji kā izturība pret spriegumu un pārejas pretestība gan pirms, gan pēc slodzes testa, kā arī vizuāli pārbaudīts kontaktu stāvoklis. Tādējādi, piemēram, var pārbaudīt 500 savienošanas ciklu ietekmi uz izturību pret spriegumu vai klimata testā noteikt, vai vairākas stundas sākotnēji -55 °C un pēc tam 125 °C temperatūrā negatīvi ietekmē savienotāja pārejas pretestību. Temperatūras šoka testā savienotājam ir jāiztur strauja pāreja starp šīm ekstremālajām temperatūrām 100 reizes pa 30 minūtēm. Arī savienošanas centrālā un leņķiskā nobīde, kā arī pielaides diapazons savienotā stāvoklī ir jāpārbauda ne tikai teorētiski CAD modelī, bet arī plaši jātestē praksē, un izturība ir jāapstiprina empīriski. Tikpat svarīgi ir to, ka dažādi testi, kas ir kritiski kontaktvirsmai, tiek veikti arī kombinēti, lai simulētu reālos apstākļus. Tādējādi, piemēram, savienošanas ciklu un kaitīgo gāzu testi varētu tikt veikti kombinēti, lai nodrošinātu, ka savienotāja veiktspēja attiecībā uz pārejas pretestību un izturību pret spriegumu nav pasliktinājusies un kontakti nav cietuši.
