Kā var apstrādāt EC.8 tiešos savienotājus?
Tiešie savienotāji tiek apstrādāti, izmantojot virsmas montāžas tehnoloģiju (SMT). Lodēšana notiek tieši uz drukātās shēmas plāksnes.
Savienotāji ar 20 līdz 140 kontaktiem tiek piegādāti tirgū pieņemamā „Tape and Reel“ iepakojumā; tas ļauj veikt pilnībā automatizētu apstrādi, izmantojot „Pick-and-Place“ sistēmu.
Modeli ar 160 līdz 200 kontaktiem standarta gadījumā iepako paplātē, bet pēc pieprasījuma ir iespējama arī Tape and Reel iepakojuma izmantošana. Tomēr šajā gadījumā tiek izmantota platāka lenta, kas nav tik plaši izplatīta.
Saskaņā ar kādu specifikāciju/izkārtojumu ir jāizgatavo paplašinājuma karte?

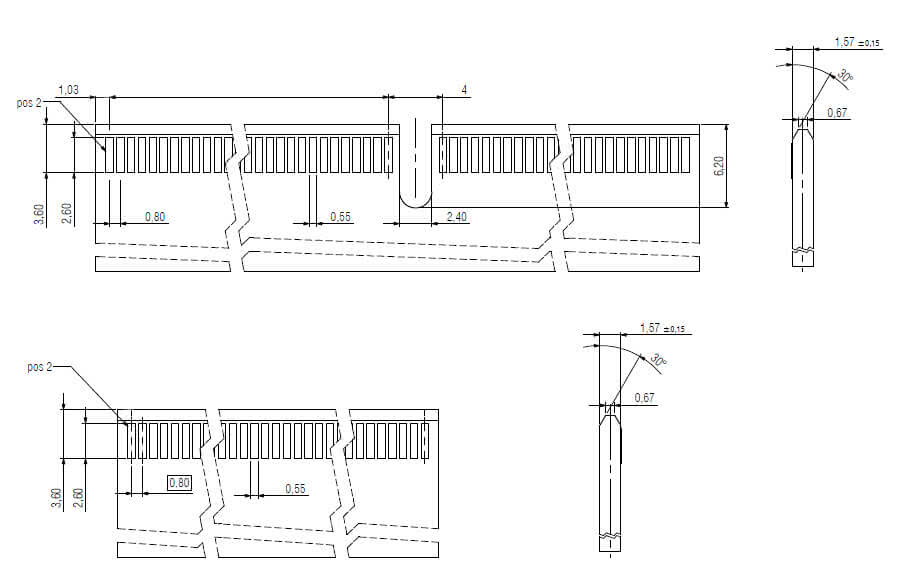

Lūdzu, skatieties zemāk esošo rasējumu, lai uzzinātu par plašu noapaļojumiem un izmēriem. Zelta kontaktpunktiem mēs iesakām izmantot cietu zeltu. Sīkāku informāciju lūdzu skatieties produkta rasējumā.
Kāpēc būtu jāizmanto tiešās savienošanas sistēma?
Izmantojot tiešās savienošanas sistēmas, ir iespējams sasniegt augstu datu pārraides ātrumu. Salīdzinājumā ar divdaļīgajām savienošanas sistēmām šajā gadījumā tiek novērsta otrā savienotāja negatīvā ietekme uz signālu. Tas galvenokārt izriet no samazinātā kontaktu skaita, mazāka vadītāja šķērsgriezuma izmaiņu skaita un ar to saistītajām mazākajām signāla virziena izmaiņām.
Tādējādi pat ar nelielu platību var sasniegt augstu veiktspēju. Turklāt salīdzinājumā ar divdaļīgajām savienojumu sistēmām samazinās caurlaides pretestība, kas nodrošina lielāku strāvas pārvadīšanas spēju.
Vai EC.8 savienotāju sistēma ir saderīga ar vispārpieņemtajām paplašinājuma karšu specifikācijām?
EC.8 savienotāju sistēma atbalsta paplašinājuma kartes ar biezumu 1,60 mm. Ja kontaktu skaits pārsniedz 80, sistēmā ir integrēta atdalīšanas josla, lai novērstu nepareizu savienošanu. 60-kontaktu variantā šo joslu var pēc izvēles neiekļaut.
EC.8 savienotāju sistēma atbilst vispārpieņemtajam tirgus standartam un ir saderīga ar plaši izplatītām platēm.
Kādiem pielietojumiem tiek izmantoti EC.8 tiešās savienošanas savienotāji?
Pateicoties savai daudzpusībai, EC.8 tiešās savienotājspraudes tiek izmantotas visdažādākajos pielietojumos daudzās nozarēs. Piemēram, automatizācijas tehnoloģiju un IoT ierīču jomā tās izmanto to nelielā atstarpes izmēra un augsto datu pārraides ātrumu priekšrocības.
Kādu nobīdi EC.8 tiešās savienotājs var pieļaut, pievienojot paplašinājuma karti?
Leņķa novirze līdz 5° ir pieļaujama gan garenvirzienā, gan šķērsvirzienā.
Novirze 0,7 mm perpendikulāri un 0,6 mm paralēli savienotāja garenvirziena asij ir pieļaujama.
Kādi datu pārraides ātrumi ir pieejami?
Datu pārraides ātrums ir 28 Gbit/s. Turpmākajā diagrammā parādīta ievades vājināšanās atkarība no frekvences.
Kādas strāvas var pārvadīt?
140-polu savienotājs nodrošina strāvas pārvadi līdz 3,2 A pie 20 °C apkārtējās vides temperatūras. Lai saņemtu sīkāku informāciju, lūdzu, sazinieties ar mums, rakstot uz sales@ept.de
Vai EC.8 savienotāji ir UL atzītās detaļas?
Jā, ept ražotie EC.8 savienotāji ir UL atzītās detaļas ASV un Kanādā.
Vai EC.8 savienotāji atbilst RoHS direktīvai?
RoHS (Restriction of the use of certain Hazardous Substances) ir direktīva par noteiktu bīstamu vielu lietošanas ierobežošanu elektriskajās un elektroniskajās ierīcēs.
Mēs apstiprinām, ka ept ražotie EC.8 savienotāji atbilst RoHS direktīvai 2011/65/ES saskaņā ar RoHS apstiprinājumu. Sīkāku informāciju varat atrast sadaļā „RoHS & REACH“
